الصفيحة الفولاذية النوع BP المصنوعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | جيس إف 2017-1982 | يكتب: | BP |
|---|---|---|---|
| مواد: | لوحة الصلب الطري، صب لوحة الفولاذ المقاوم للصدأ، | وزن: | 184 كجم و 193 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع. |
| إبراز: | معدات ترسانة السفن المثبتة على الحاجز,الصفائح الفولاذية المصنوعة من الصفائح البنما,قوارب بنما |
||
منتوج وصف
تم تصنيع ألواح الصلب من نوع Bulwark المُثبتة على بنما Chock JIS F 2017 من النوع BP
نظرة عامة على المنتج
إن لوحة الصلب JIS F 2017 Type BP المُصنَّعة على السد بنما عبارة عن أداة إرساء للسفينة تستخدم لتوجيه حبال الإرساء عبر منطقة الحصن ونقل أحمال الإرساء إلى هيكل السفينة. بالمقارنة مع حواجز بنما المثبتة على سطح السفينة، يتم ترتيب نوع BP على حصن السفينة وينقل حمولة الإرساء من خلال جسم الساند المُصنع من الألواح الفولاذية والاتصال الملحوم بهيكل الحصن المقوى وفقًا لرسم المشروع.
تركز هذه الصفحة على النوع BP فقط. يجب اختيار المنتج حسب الحجم الاسمي، وموقع التثبيت، وترتيب الحبال، والمواد، والمعالجة السطحية، ووثائق التصنيف المطلوبة. يجب التحكم بعناية في أسطح ملامسة الحبال وجودة تصنيع الألواح وترتيب الأضلاع ومنطقة اللحام بالقرب من هيكل السفينة لتقليل تآكل الحبل ودعم عملية الإرساء الموثوقة.
مواصفات سريعة
- المعيار: JIS F 2017-1982 ← هيكل مساند بنما الموحد لمعدات رسو السفن.
- النوع: BP → ألواح فولاذية مُصنعة، مُثبتة على حصن بنما.
- الحجم الاسمي: 310/360 → حجمان قياسيان لاختيار المشروع.
- الأبعاد الرئيسية: الطول 310 / 360 ملم، الطول 1 702 / 752 ملم، الطول 2 620 / 670 ملم ← الأبعاد الرئيسية المطابقة لرسم الويب.
- الوزن التقريبي: 184 / 193 كجم → مفيد في عرض الأسعار والمناولة والتعبئة وتقدير الشحن.
- مرجع المادة: لوح فولاذي وفقًا لمتطلبات المواد JIS F 2017-1982 ← سيتم تأكيد الدرجة النهائية من خلال مواصفات المشروع.
- المعالجة السطحية: يتوفر نظام السفع الرملي والطلاء البحري ← يمكن تعديل الطلاء وفقًا لمتطلبات السفينة أو الفئة.
- الشهادات: يمكن توفير شهادة اختبار المصنعين أو شهادة التصنيف وفقًا لمتطلبات المشروع.
المعلمات التقنية الرئيسية
| الحجم الاسمي | لتر (مم) | L1 (مم) | L2 (مم) | تقريبا. الوزن (كجم) |
| 310 | 310 | 702 | 620 | 184 |
| 360 | 360 | 752 | 670 | 193 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد المعيار والنوع → JIS F 2017-1982 Type BP، ألواح فولاذية مُصنعة ومثبتة على حصن.
الخطوة 2: تأكيد الحجم الاسمي → 310 أو 360، أو إرسال رسم الوعاء لمطابقة الحجم.
الخطوة 3: تأكيد متطلبات المواد والتصنيع ← درجة اللوحة الفولاذية، ومتطلبات اللحام، وترتيب الأضلاع، ومتطلبات الموافقة على حوض بناء السفن.
الخطوة 4: تأكيد معالجة السطح ← الطلاء التمهيدي، أو نظام الإيبوكسي، أو لون الطبقة العليا، أو خيار الفولاذ المقاوم للصدأ إن أمكن، أو مواصفات طلاء المشروع.
الخطوة 5: تأكيد الوثائق ← شهادة اختبار المصنعين، أو شهادة المواد، أو سجل الفحص، أو تقرير الاختبار، أو شهادة الفئة إذا لزم الأمر.
الخطوة 6: تأكيد الكمية وميناء التسليم وطريقة التعبئة ووقت التسليم المطلوب وما إذا كانت رسومات التثبيت أو الصور متوفرة.
بناء
جسم مصنوع من ألواح الصلب | فتحة سلسة لملامسة الحبل | تقوية الأضلاع | منطقة اتصال ملحومة | تفاصيل اللحام والسدادة | طلاء السطح البحري
تصنيع الألواح الفولاذية واللحام ومزايا الجودة
- يتبع هيكل النوع BP المُصنع ترتيب JIS F 2017-1982 Type BP ولا ينبغي خلطه مع الهياكل من النوع AC أو AP أو BC.
- تعتبر الأسطح الملساء الملامسة للحبل مهمة لتقليل تآكل الحبل أثناء عملية الإرساء.
- يمكن تعديل موضع الضلع وكميته عندما يتطلب ذلك موافقة المشروع أو حوض بناء السفن، في حين يجب الحفاظ على الهيكل القياسي والأبعاد الرئيسية.
- يجب أن تكون منطقة اللحام بين جسم الساند وهيكل السفينة خالية من العيوب التي تؤثر على جودة اللحام، خاصة داخل منطقة 50 مم بالقرب من لحام الهيكل أو الحصن.
- يمكن ترتيب فحص العناصر المحدودة أو مراجعة القوة عندما يتطلب المشروع تحققًا إضافيًا للحصول على موافقة حوض بناء السفن أو الفئة.
- يمكن اختيار نظام السفع الرملي والطلاء التمهيدي والطلاء البحري وفقًا لبيئة السفينة ومتطلبات الحماية من التآكل.
السمات المخصصة
- نوع المنتج: نوع BP بنما Chock → حاجز رباط مثبت على ألواح فولاذية ملفقة.
- المعيار: JIS F 2017-1982 → مناسب عندما يحدد المشروع أوتاد بنما القياسية اليابانية.
- التثبيت: يتم تركيب الحصن ولحامه بهيكل السفينة ← مخصص لربط ممر الحبال عبر منطقة الحصن.
- التصنيع: ألواح فولاذية ملفقة ← مختلفة عن هيكل الفولاذ المصبوب من النوع BC.
- سطح تلامس الحبل: فتحة دائرية ناعمة ← تساعد على حماية حبل الإرساء أثناء التوجيه ونقل الحمولة.
- التفتيش: الفحوصات البصرية والأبعاد والتوثيق → نطاق الفحص النهائي وفقًا لمتطلبات الطلب والشهادة.
كيف يعمل
يقترب حبل الإرساء من فتحة الحصن ← يوجه سطح حاجز بنما الناعم الحبل ← يتم نقل حمل الإرساء من خلال الجسم المُصنع وأضلاع التسليح ← يتم نقل الحمل إلى هيكل الحصن المقوى من خلال الوصلة الملحومة المعتمدة.
التطبيقات
سفن الشحن | ناقلات | ناقلات البضائع السائبة | زوارق العمل | الصنادل | مشاريع بناء السفن | إصلاح واستبدال السفن | محطات إرساء حصن
الشهادات والمزايا
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
تتوفر شهادة التصنيف وشهادة المواد وسجل الفحص ووثائق الطلاء وفقًا لمتطلبات المشروع وتخضع لنطاق الموافقة على الفئة.

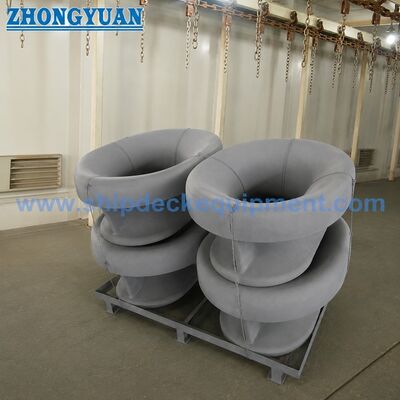

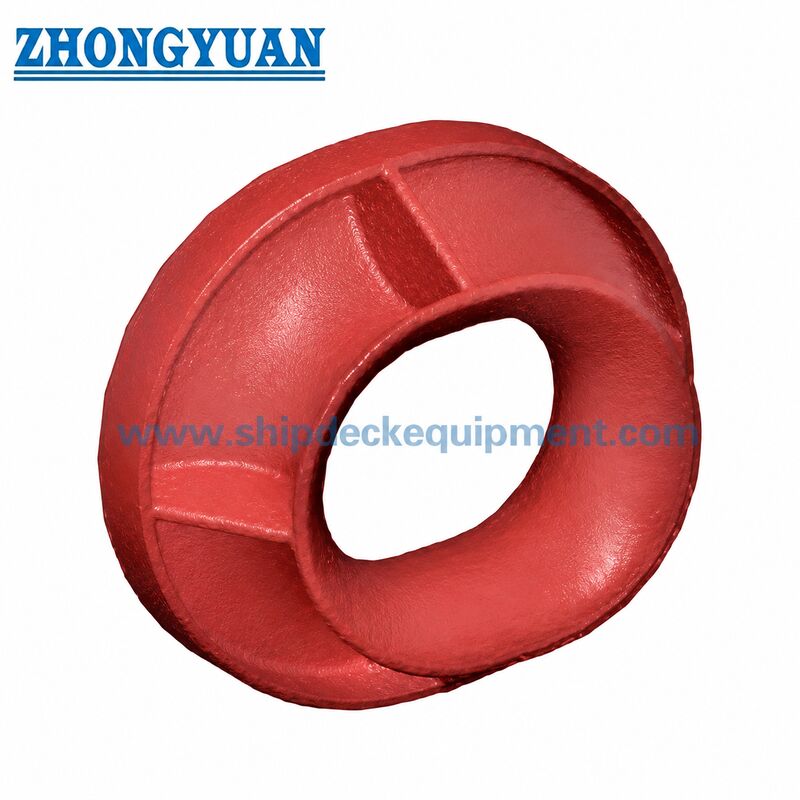

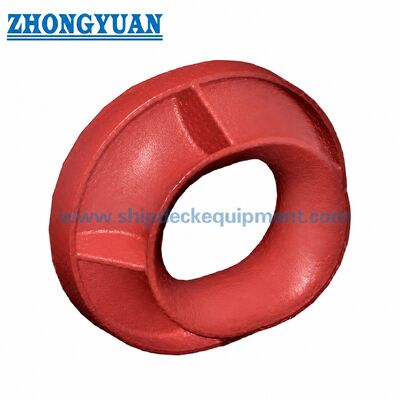

الرسم والصور
التعليمات
س 1: ما هو الفرق بين JIS F 2017 Type BP وType BC Pennsylvania choc؟
النوع BP عبارة عن حاجز بنما مصنوع من ألواح فولاذية، في حين أن النوع BC هو نوع مثبت على حصن من الفولاذ المصبوب. ولا ينبغي خلطها عندما يحدد المشروع نوعًا قياسيًا معينًا.
س2: هل يمكن تغيير كمية الضلع أو موضع الضلع؟
تسمح الملاحظة القياسية JIS F 2017-1982 Type BP بتغيير كمية الضلع أو موضعه عند الضرورة. يجب تأكيد أي تغيير من قبل حوض بناء السفن أو المصمم أو جمعية التصنيف قبل الإنتاج.
س 3: ما هي المعلومات المطلوبة للاقتباس؟
يرجى تقديم المعيار والنوع والحجم الاسمي والكمية ومتطلبات المادة أو الطلاء ومتطلبات الشهادة ووجهة التسليم ووقت التسليم المطلوب وأي رسم للسفينة أو صورة التثبيت إذا كانت متوفرة.
