150-400 مم مثبت على السطح مفتوح | JIS F 2006 نوع SC فولاذ مصبوب لربط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| مواد: | يمكن لصب الفولاذ C-Mn، وصب الفولاذ المقاوم للصدأ، وحديد الصب، توفير الفولاذ الخاص لكسر الجليد | المعيار الفني: | جيس F2006-1976 |
|---|---|---|---|
| يكتب: | سك، فك | وزن: | 11.5 إلى 130 كجم؛ 10.7-98 كجم |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS |
| إبراز: | حفرة السفينة المثبتة على سطح السفينة,صب الصلبة سفينة ترسانة صخرة,حفر السفينة المفتوح |
||
منتوج وصف

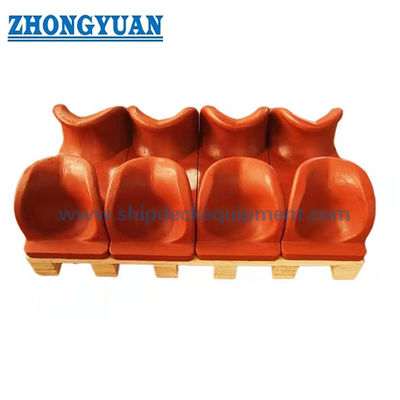

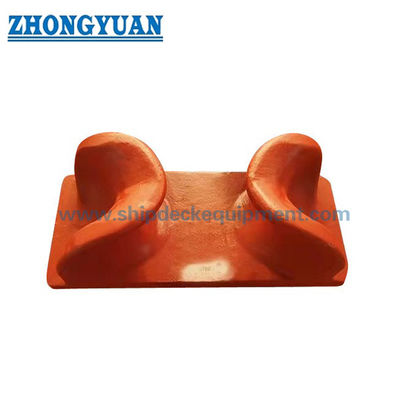

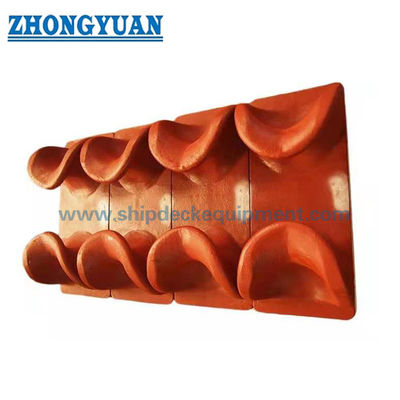

150×400 ملم مفتوحة على سطح السفينة
لمحة عامة عن المنتج
تم تصميم JIS F2006 على سطح السفينة لقيادة وتحديد موقع حبال الارتباط على حواف سطح السفينة.
يسمح الهيكل المفتوح بدخول الحبل المرن ويقلل من تركيز الإجهاد ، وهو مناسب للسفن الصغيرة وتخطيطات سطح السفينة المدمجة.
يركز هذا المنتج على حماية الحبال ، والمتانة الهيكلية ، والتركيب المستقر ، ويستخدم على نطاق واسع على السفن الصغيرة والشراعيات وسفن الخدمة.
مواصفات سريعة
الحجم الاسمي: 150 400 ملم → يحدد التوافق الحبل
المعيار: JIS F2006-1976 → المعيار البحري الياباني
النوع: SC / FC → أشكال هيكلية مختلفة
المواد: الصلب الصب / الفولاذ المقاوم للصدأ → القوة ومقاومة التآكل
التطبيق: رصيف سفن صغيرة → توجيه سطح السفينة
السطح: Sa2.5 + طبقة البوكسي → حماية من التآكل
التثبيت: لحام أو مشبك → تركيب مرن
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
المعلمات التقنية الرئيسية (النموذجية)
|
الاسمية الحجم |
(ل) | L1 | ب | B1 | هـ | h | h1 | أنا | 1 | R | R1 | ر | r1 | r2 | r3 | r4 | t | t1 | S |
الكتلة كيلوغرام |
اليوم الاسمي الحبل المطبق (الإشارة) |
||
|
الحبل السلكي (6×24) |
مانيلا الحبل |
نايلون الحبل |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
دليل الاختيار
الخطوة الأولى: اختيار الحجم بناءً على قطر الحبل
الخطوة الثانية تأكيد نوع الحبل → الأسلاك / الألياف
الخطوة 3 تأكيد التثبيت
الخطوة الرابعة: تأكيد المواد → الفولاذ الكربوني أو الفولاذ المقاوم للصدأ
الخطوة 5 تأكيد متطلبات الشهادة
الهيكل
افتح جسد الصدفة. سطح اتصال الحبل. لوحة القاعدة.
سمات مخصصة
هيكل مفتوح → دخول حبل مرن
سطح ناعم → يحمي الحبل من التلف
الصلب المصبوب → قوة هيكلية عالية
الصلب المقاوم للصدأ الخيارية → مقاومة للتآكل
التثبيت المرن → لحام أو إغلاق
دليل الاستفسار
الرجاء تقديم قطر الحبل ونوع الوعاء وطريقة التثبيت ومتطلبات المواد والشهادة.
كيف يعمل
يمر الحبل من خلال فتحة المفتاح ويتم توجيهه على طول المسار المحدد ، مما يقلل من الارتداء ويتحكم في وضع الحبل.
التطبيقات
سفن صغيرة. شراعات. قوارب سحب.
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
مصممة وفقاً لمعيار JIS F2006 لضمان دقة الأبعاد وحماية الحبل.
الرسم والصور
رسومات الترتيب العام وصور المنتج متاحة.
الطلب
تخصيص: طريقة الصب (صب الرغوة / الرمال المفقودة) ، المواد ونوع التثبيت المتاح.
الأسئلة الشائعة
السؤال 1: ما هو المستخدمة للشوك المفتوح؟
ج: لتوجيه وحماية حبال الارتباط.
س2: هل يمكن أن تكون مغلقة؟
الجواب: نعم، القاعدة المشدودة الاختيارية متوفرة.
س3: ما هي المواد الموصى بها؟
ج: فولاذ الكربون للاستخدام العام، الفولاذ المقاوم للصدأ لمقاومة التآكل.
