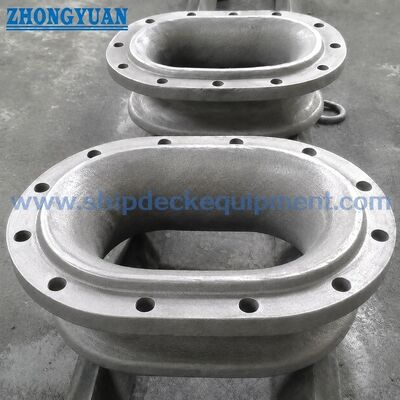

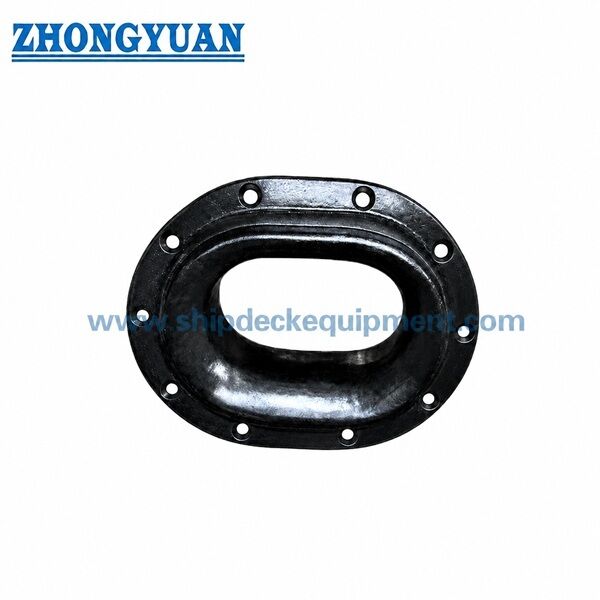

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationتصميم النوع ب هو ترتيب للصعود المسمار على الحائط، ومناسبة للبناء الجديد،مشاريع الاستبدال والإصلاح حيث يتعين أن تتطابق بنية السفينة وترتيب المسامير مع الأبعاد القياسية أو رسم ساحة السفن.

يجب التحقق من جسم الصب ، والقطر السلس للاتصال بالحبل ، والتشطيب السطحي ، والثقوب في المسامير ، وفتح الحائط والبنية المحيطة بالسفينة معًا أثناء الاختيار.يجب أن تكون سطح اتصال الحبل مطوية لخفض كسر الحبليجب أن تكون منطقة الاتصال البالغة 50 ملم حول جسد الخرطوشة وهيكل السفينة خالية من عيوب الصب أو السطح التي قد تؤثر على التركيب أو جودة المقعد أو تشديد الارتباط.

مواصفات سريعة

• المعيار: CB 34-76 → معايير صلبة للأسطوانات البحرية تغطي النوع A ، النوع B ، النوع C والنوع D.
• النوع: النوع B المسمور → المقصود للتركيب على الحائط مع المسامير أو المسامير وفقًا للجدول القياسي ورسومة المشروع.
• نطاق الحبل المطبق: قطر الكابل 18.6 ∼43.5 مم ، محيط الكتان 160 ∼325 مم ، قطر كابل النيلون 35 ∼90 مم → يساعد على مطابقة حجم الحبل مع فتحة الصدفة و نصف قطر اتصال الحبل.
• الأبعاد الرئيسية: L 200~480 ملم، L1 300~685 ملم، L2 400~870 ملم → أبعاد طول القلب لتطابق مساحة فتح وتركيب الحائط.
• أبعاد فتح الحاجز: L3 310 ∼705 ملم، B3 240 ∼545 ملم → مهمة لإعداد فتح حوض بناء السفن وأعمال الاستبدال.
• المسامير أو المسامير: قطر 12 ‬24 ملم، الكمية 12 أو 16 → يجب تأكيد مواصفات الارتباط النهائية مع رسم السفينة ومتطلبات الفئة أو الساحة.
• نطاق الوزن: 22،6205 كجم → مفيد للتعليق والتعامل والتعبئة والتخطيط للتسليم.
• خيارات المواد: الصلب C-Mn الصب، الحديد الصلب، الصلب المقاوم للصدأ الصب أو الصلب الخاص لمشاريع كسر الجليد → يجب تأكيد نوع المواد النهائية من خلال مواصفات الطلب.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد المعيار ونوع → CB 34-76 النوع B ، حائط محكّم.

الخطوة 2: تأكيد حجم الحبل → الحد الأقصى لقطر الكابل، محيط الكابل الكتاني أو قطر الكابل النيلوني وفقًا لترتيب رصيف السفينة.

الخطوة 3: تأكيد الأبعاد الرئيسية → L، L1، L2، B، B1، B2 وأبعاد فتح الحائط L3 × B3 للتطابق مع التركيب.

الخطوة الرابعة: تأكيد ترتيب التثبيت → قطر المسمار أو المسمار، والكمية، ومطابقة الثقب وما إذا كان فتح الحائط الحالي هو لبناء جديد أو استبدال.

الخطوة 5: تأكيد المواد وعملية الصب → صب الفولاذ C-Mn ، والحديد الزهري ، والفولاذ المقاوم للصدأ أو الفولاذ الخاص ؛نمط الخشب أو عملية الرغوة المفقودة يمكن مناقشتها وفقا لكمية الطلب ومتطلبات المشروع.

الخطوة 6: تأكيد معالجة السطح والتوثيق → الرملية Sa2.5، البرايمر في متجر الايبوكسي، التشطيب السطحي من الفولاذ المقاوم للصدأ أو الطلاء المخصص؛ الشهادة ونطاق التفتيش وفقا لمتطلبات المشروع.

الهيكل

• جسد القذف. نصف قطر اتصال الحبل بالتربة السلسة. فتح الحاجز. ثقوب المسامير أو المسامير. سطح الجلوس. علاج السطح.
• مزايا الصب والتركيب والهندسة
• الهيكل من النوع B مخصص لتركيب الحائط المشدد ، لذلك يجب التحقق من حجم الفتحة وتخطيط ثقب المعدات وسطح المقعد مقابل رسم حوض بناء السفن قبل تأكيد الطلب.
• يجب أن يكون نصف قطر اتصال الحبل سلسًا لتقليل كسر الحبل أثناء توجيه الحبل.
• يمكن اختيار نمط الخشب أو عملية صب الرغوة المفقودة وفقًا لكمية الطلب ومتطلبات السطح وجدول المشاريع.
• يجب التحقق من جسم الصب ومساحة اتصال 50 ملم حول هيكل السفينة لتجنب عيوب السطح التي قد تؤثر على التثبيت أو جودة المقاعد أو تشديد المشدات.
• يمكن ترتيب حساب قوة العناصر النهائية وتحسين الهيكل عند الحاجة إلى مراجعة المشروع أو موافقة حوض بناء السفن أو تطبيق سفينة خاصة.
• يجب تأكيد نطاق المواد ومعالجة السطح والتوثيق وفقًا لنوع الوعاء وموقع التثبيت ومتطلبات التصنيف.

سمات مخصصة

• نوع المنتج: نوع B حائط محكّم محكّم → جسم صب مع ترتيب تركيب محكّم أو محكّم.
• المعيار: CB 34-76 → مناسبة عندما يحدد المشروع أجهزة رصيف CB البحرية.
• التثبيت: التثبيت المعدل بالشفرة → تستخدم عندما يتم تثبيت الصدرية على فتحة الشفرة وفقًا للنموذج والرسومات.
• سطح اتصال الحبل: نصف قطر الأرض سلس → يساعد على تقليل الاحتكاك الحبل والتكسير المحلي.
• عملية الصب: نمط الخشب أو عملية الرغوة المفقودة → يتم اختيارها وفقًا للكمية والحجم ومتطلبات السطح.
• فحص الهندسة: مراجعة FEA متاحة عند الحاجة → تستخدم للتحقق من القوة أو تحسينها في ظل ظروف محددة للمشروع.

كيف يعمل

يصل حبل الارتباط إلى فتحة الحائط → الأرض السليمة على سطح الصلبة تقود الحبل → يتم التحكم في اتجاه الحبل من خلال فتحة الصلبة → يتم نقل الحمل من خلال جسم الصب ،مواد التثبيت والبنية المقاومة المقاومة.

التطبيقات

سفن الشحن. ناقلات البضائع. ناقلات النفط. قوارب عمل. شراع. قوارب سحب. مشاريع بناء السفن. إصلاح السفن واستبدالها. محطات رصيف الحصن.

الشهادات والمزايا

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

شهادة التصنيف، شهادة المواد، سجل التفتيش ووثائق الطلاء متوفرة وفقا لمتطلبات المشروع وخاضعة لنطاق الموافقة على الفئة.
