الحاجز المزدوج الصلب الصب الصدرية CB 34-76 نوع B معدات رصيف السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | النوع B، النوع المثبت بمسامير | مواد: | يمكن لصب الفولاذ C-Mn، وحديد الصب، وصب الفولاذ المقاوم للصدأ، توفير الفولاذ الخاص لكسر الجليد |
|---|---|---|---|
| المعيار الفني: | سي بي 34-76 | وزن: | 22.6-205 كجم |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، رينا، IRS |
| إبراز: | عمود الإرساء CB 34-76,نوع B CB 34-76 حاجز الحصن,CB 34-76 معدات رسو السفن |
||
منتوج وصف

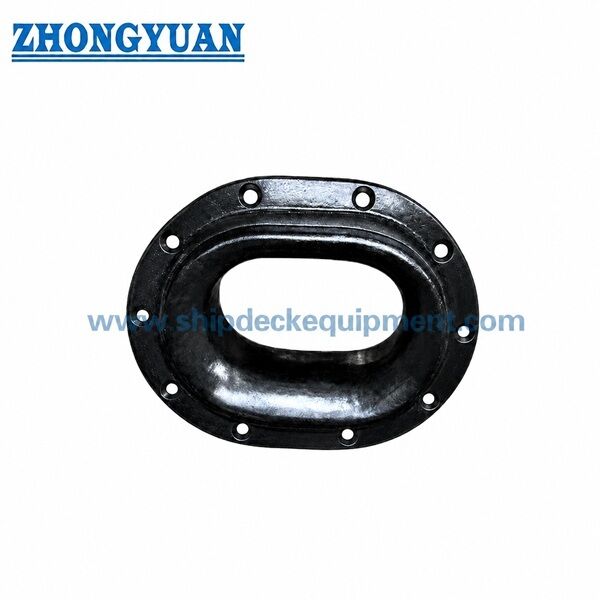

حصن مرساة من الصلب المصبوب بمسامير | معدات رسو السفن من النوع CB 34-76 من النوع B
نظرة عامة على المنتج
إن حاجز الإرساء الفولاذي المصبوب المُثبت بمسامير CB 34-76 من النوع B عبارة عن أداة إرساء للسفن تستخدم لتوجيه حبال الإرساء عبر منطقة الحصن والتحكم في اتجاه سلك الحبل أثناء عملية الإرساء. تم تصميم التصميم من النوع B للتثبيت بمسامير على الحصن، وهو مناسب لمشاريع البناء والاستبدال والإصلاح الجديدة حيث يحتاج هيكل السفينة وترتيب البراغي إلى مطابقة الأبعاد القياسية أو رسم الفناء.
يجب فحص جسم الصب ونصف قطر ملامسة الحبل الناعم والتشطيب السطحي وفتحات المسامير وفتحة الحصن وهيكل السفينة المحيط معًا أثناء الاختيار. يجب أن يكون سطح ملامسة الحبل ناعمًا لتقليل تآكل الحبل. يجب أن تكون منطقة التلامس البالغة 50 مم حول جسم الساند وهيكل السفينة خالية من عيوب الصب أو السطح التي قد تؤثر على التركيب أو جودة الجلوس أو إحكام التثبيت.
مواصفات سريعة
- المعيار: CB 34-76 → معيار رباط بحري يغطي النوع A والنوع B والنوع C والنوع D.
- النوع: النوع B من النوع المثبت بمسامير → مخصص لتركيب الحصن بالمسامير أو البراغي وفقًا للجدول القياسي ورسم المشروع.
- نطاق الحبل القابل للتطبيق: قطر الكابل 18.6-43.5 مم، محيط الكتان 160-325 مم، قطر كابل النايلون 35-90 مم → يساعد على مطابقة حجم الحبل مع فتحة الساند ونصف قطر ملامسة الحبل.
- الأبعاد الرئيسية: الطول 200-480 مم، الطول 1 300-685 مم، الطول 2 400-870 مم → أبعاد الطول الأساسية لمطابقة مساحة فتح الحصن وتركيبه.
- أبعاد فتح الحصن: L3 310–705 مم، B3 240–545 مم → مهم لإعداد افتتاح حوض بناء السفن وأعمال الاستبدال.
- البراغي أو المسامير: القطر 12-24 مم، الكمية 12 أو 16 ← يجب تأكيد مواصفات التثبيت النهائية من خلال رسم الوعاء ومتطلبات الفئة أو الفناء.
- نطاق الوزن: 22.6-205 كجم → مفيد في تخطيط عروض الأسعار والمناولة والتعبئة والتسليم.
- خيارات المواد: صب الفولاذ C-Mn، الحديد الزهر، الفولاذ المقاوم للصدأ المصبوب أو الفولاذ الخاص لمشاريع كاسحة الجليد → يتم تأكيد درجة المواد النهائية من خلال مواصفات الطلب.
المعلمات التقنية الرئيسية
| الحد الأقصى لقطر الكابل | الحد الأقصى لمقاس الكتان | الحد الأقصى لقطر كابل النايلون | ل | L1 | L2 | ب | ب1 | ب2 | ب1 | ب2 | ب3 | ر | ر1 | R2 | أبعاد فتح الحصن | المسامير أو البراغي |
وزن كجم |
||
| L3 | ب3 | القطر | رقم | ||||||||||||||||
| 18.6 | 160 | 35 | 200 | 300 | 400 | 130 | 230 | 330 | 18 | 110 | 22 | 58 | 15 | 145 | 310 | 240 | 12 | 12 | 22.6 |
| 22.5 | 200 | 45 | 260 | 400 | 520 | 170 | 310 | 430 | 25 | 160 | 28 | 84 | 30 | 190 | 415 | 325 | 16 | 12 | 49.3 |
| 28.0 | 230 | 55 | 320 | 465 | 590 | 200 | 345 | 470 | 28 | 175 | 30 | 95 | 30 | 210 | 480 | 360 | 16 | 16 | 71.2 |
| 33.5 | 270 | 70 | 400 | 572 | 720 | 260 | 430 | 580 | 32 | 200 | 35 | 108 | 33 | 260 | 592 | 450 | 20 | 16 | 118 |
| 43.5 | 325 | 90 | 480 | 685 | 870 | 310 | 525 | 700 | 35 | 240 | 40 | 126 | 44 | 320 | 705 | 545 | 24 | 16 | 205 |
دليل الاختيار والاستعلام
الخطوة 1: قم بتأكيد المعيار واكتب → CB 34-76 النوع B، حاجز إرساء مثبت بمسامير.
الخطوة 2: تأكد من حجم الحبل ← الحد الأقصى لقطر الكابل أو محيط الكابل أو قطر كابل النايلون وفقًا لترتيب إرساء السفينة.
الخطوة 3: تأكيد الأبعاد الرئيسية → L، L1، L2، B، B1، B2 وأبعاد فتح الحصن L3 × B3 لمطابقة التثبيت.
الخطوة 4: تأكيد ترتيب التثبيت ← قطر الترباس أو البرشام، والكمية، ومطابقة الثقب، وما إذا كانت فتحة الحصن الحالية مخصصة لبناء جديد أم للاستبدال.
الخطوة 5: تأكيد عملية المواد والصب ← صب الفولاذ C-Mn، الحديد الزهر، الفولاذ المقاوم للصدأ المصبوب أو الفولاذ الخاص؛ يمكن مناقشة نمط الخشب أو عملية الرغوة المفقودة وفقًا لكمية الطلب ومتطلبات المشروع.
الخطوة 6: تأكيد المعالجة السطحية والتوثيق ← السفع الرملي Sa2.5، أو طلاء إيبوكسي التمهيدي، أو تشطيب سطح الفولاذ المقاوم للصدأ المطحون أو طلاء مخصص؛ نطاق الشهادة والتفتيش وفقًا لمتطلبات المشروع.
بناء
- صب الجسم | نصف قطر ملامسة الحبل الأرضي الناعم | افتتاح الحصن | ثقوب الترباس أو البرشام | سطح الجلوس | المعالجة السطحية
- مزايا الصب والتركيب والهندسة
- تم تصميم الهيكل من النوع B لتركيب تحصينات مثبتة بمسامير، لذلك يجب التحقق من حجم الفتح وترتيب فتحة الترباس وسطح الجلوس وفقًا لرسومات حوض بناء السفن قبل تأكيد الطلب.
- يجب أن يكون نصف قطر ملامسة الحبل سلسًا لتقليل تآكل الحبل أثناء توجيه حبل الإرساء.
- يمكن اختيار نمط الخشب أو عملية صب الرغوة المفقودة وفقًا لكمية الطلب ومتطلبات السطح والجدول الزمني للمشروع.
- يجب فحص جسم الصب ومنطقة الاتصال مقاس 50 مم حول هيكل السفينة لتجنب عيوب السطح التي قد تؤثر على التركيب أو جودة الجلوس أو إحكام التثبيت.
- يمكن ترتيب حساب قوة العناصر المحدودة والتحسين الهيكلي عند الحاجة لمراجعة المشروع أو الموافقة على حوض بناء السفن أو تطبيق سفينة خاصة.
- يجب تأكيد نطاق المواد والمعالجة السطحية والتوثيق وفقًا لنوع السفينة وموقع التثبيت ومتطلبات التصنيف.
السمات المخصصة
- نوع المنتج: نوع B حصن رسو بمسامير → جسم الصب مع ترتيب التثبيت بمسامير أو مثبتة.
- المعيار: CB 34-76 → مناسب عندما يحدد المشروع أوتاد الإرساء البحري CB.
- التثبيت: تركيب مثبت بمسامير → يستخدم حيث يتم تثبيت الساندة على فتحة الحصن وفقًا للرسم القياسي ورسم الفناء.
- سطح ملامسة الحبل: نصف قطر الأرض الأملس → يساعد على تقليل احتكاك الحبل والتآكل المحلي.
- عملية الصب: نمط الخشب أو عملية الرغوة المفقودة → يتم اختيارها وفقًا للكمية والحجم ومتطلبات السطح.
- الفحص الهندسي: مراجعة FEA متاحة عند الحاجة ← تُستخدم للتحقق من القوة أو التحسين في ظل الظروف الخاصة بالمشروع.
كيف يعمل
يقترب حبل الإرساء من فتحة السد ← يوجه سطح الأرض الأملس الحبل ← يتم التحكم في اتجاه الحبل من خلال فتحة السد ← يتم نقل الحمل من خلال جسم الصب والمثبتات وهيكل الحصن المقوى.
التطبيقات
سفن الشحن | ناقلات البضائع السائبة | ناقلات | زوارق العمل | الصنادل | زوارق القطر | مشاريع بناء السفن | اصلاح واستبدال السفن | محطات إرساء حصن
الشهادات والمزايا
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
تتوفر شهادة التصنيف وشهادة المواد وسجل الفحص ووثائق الطلاء وفقًا لمتطلبات المشروع وتخضع لنطاق الموافقة على الفئة.

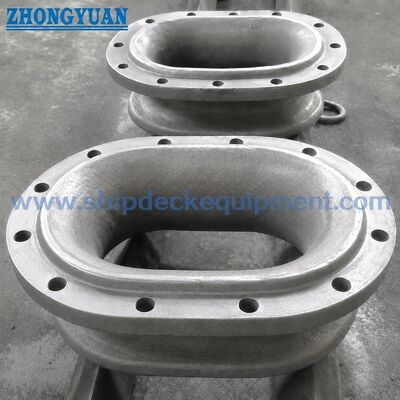

الرسم والصور
التعليمات
س 1: هل يعتبر CB 34-76 Type B بمثابة حاجز إرساء ملحوم أو مثبت بمسامير؟
النوع B هو نوع مثبت بمسامير لتركيب الحصن. يجب فحص قطر الترباس أو البرشام والكمية وترتيب الثقب مع رسم الوعاء قبل الإنتاج.
س2: لماذا يجب أن يكون سطح ملامسة الحبل أملسًا؟
يمر حبل الإرساء عبر الساند أثناء عملية الرسو والرسو. يساعد نصف القطر الأرضي الناعم على تقليل الاحتكاك وتآكل الحبل المحلي.
س 3: ما هي المعلومات المطلوبة لعرض الأسعار؟
يرجى تقديم المعيار والنوع وحجم الحبل والأبعاد أو الرسم المطلوب والمواد والمعالجة السطحية ومتطلبات التثبيت والكمية ومتطلبات الشهادة ووجهة التسليم ووقت التسليم المطلوب.
