طائرة بحرية محمية للطائرات الصغيرة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| مادة: | صب الفولاذ C-Mn، صب الفولاذ المقاوم للصدأ | نطاق الوزن: | 37.5-296 كجم |
|---|---|---|---|
| المعالجة السطحية: | السفع الرملي إلى S2.5 + الايبوكسي التمهيدي | الحد الأقصى لقطر الكابل: | 15-43.5 ملم |
| الحد الأقصى لمقاس الكتان: | 125-325 ملم | الحد الأقصى لقطر النايلون: | 30-90 ملم |
| إبراز: | صب صلبة سطح المربع الصلبة,سي بي 34 نوع C قاطع الرصيف |
||
منتوج وصف
حاجز رباط ملحوم على سطح السفينة البحرية | CB34 نوع C دليل حبل الصلب للسفن
نظرة عامة على المنتج
إن حاجز الإرساء الملحوم على سطح السفينة CB34 Type C عبارة عن دليل حبل فولاذي مصبوب مثبت على سطح السفينة لقيادة حبال الإرساء في اتجاه يمكن التحكم فيه. بالمقارنة مع فتحات الحبال البسيطة المبنية على الألواح، يستخدم هذا النوع جسمًا مصبوبًا مع أسطح دائرية ملامسة للحبل، مما يساعد على تقليل الاتصال الحاد، وتآكل الحبال المحلي، وتوجيه الحبل غير المستقر أثناء عمليات إرساء السفن الصغيرة.
تركز صفحة المنتج هذه على تركيب السطح، وجودة الصب، وهندسة ملامسة الحبل السلس، والتحكم في منطقة اللحام. بالنسبة للصلب المصبوب بالكربون والمنغنيز، يتم تلبيس منطقة ملامسة الحبل وأرضيتها بشكل ناعم قبل التفجير والطلاء التمهيدي. بالنسبة لإصدارات الفولاذ المقاوم للصدأ، يمكن صقل سطح التلامس وفقًا لمتطلبات المشروع. يجب التحكم في مؤشرات سطح الصب مثل المسام الصغيرة أو الشوائب ضمن حدود فحص الصب البحري المقبولة ويجب ألا تؤثر على أداء الخدمة. في حدود 50 مم من منطقة توصيل اللحام بين الجسم المصبوب وهيكل السطح، يجب تجنب أو إصلاح العيوب التي تؤثر على جودة اللحام وفقًا للإجراء المطبق.
يتبع المنتج أبعاد CB34-76 من النوع C. يمكن استخدام تحليل العناصر المحدودة للتحسين الهيكلي أو التحقق من المشروع عندما يطلب ذلك حوض بناء السفن أو المصمم أو مجتمع التصنيف.
مواصفات سريعة
- نوع المنتج: CB34 Type C حاجز إرساء ملحوم على سطح السفينة ← دليل حبل فولاذي مصبوب لترتيبات الإرساء المثبتة على سطح السفينة.
- التثبيت: ملحوم على سطح السفينة → غير مخصص لتركيب الحصن.
- المعيار: CB34-76 النوع C → أساس الأبعاد القياسي لسلسلة المنتجات هذه.
- المواد: صب الفولاذ C-Mn أو صب الفولاذ المقاوم للصدأ ← يمكن مناقشة درجات الفولاذ الخاصة لسفن فئة الجليد أو سفن الخدمة الخاصة.
- حجم الحبل المطبق: حبل سلك فولاذي 15-43.5 مم / محيط حبل الكتان 125-325 مم / قطر حبل النايلون 30-90 مم → حدد النموذج وفقًا لحبل الإرساء الفعلي.
- نطاق الحجم الإجمالي: L 150–500 مم / L1 400–880 مم / B 110–350 مم / الارتفاع 250–589 مم → مفيد للتحقق من مساحة السطح وترتيب اللحام.
- نطاق الوزن: 37.5-296 كجم → يؤثر على تخطيط المناولة والتعبئة والتركيب.
- المعالجة السطحية: تفجير Sa2.5 + برايمر إيبوكسي للفولاذ الكربوني ← يمكن صقل نسخة الفولاذ المقاوم للصدأ عند الحاجة.
- التركيز على الجودة: سطح أملس ملامس للحبل، ومؤشرات صب يتم التحكم فيها، وجودة المنطقة المجاورة للحام، والتحقق الاختياري من FEA.
المعلمات التقنية الرئيسية
| حبل أسلاك الفولاذ ماكس ضياء. (مم) | حبل الكتان ماكس مقاس (مم) | حبل نايلون ماكس ضياء. (مم) | لتر (مم) | L1 (مم) | ب (مم) | ب1 (مم) | همم) | H1 (مم) | ص (مم) | R1 (مم) | الوزن (كجم) |
| 15 | 125 | 30 | 150 | 400 | 110 | 170 | 250 | 115 | 48 | 102 | 37.5 |
| 18.5 | 160 | 35 | 200 | 500 | 150 | 190 | 317 | 146 | 65 | 133 | 63 |
| 22.5 | 200 | 45 | 250 | 600 | 220 | 250 | 382 | 177 | 85 | 165 | 97 |
| 28 | 230 | 55 | 300 | 650 | 220 | 250 | 436 | 198 | 95 | 203 | 127 |
| 38.5 | 270 | 70 | 400 | 750 | 290 | 280 | 513 | 240 | 125 | 273 | 210 |
| 43.5 | 325 | 90 | 500 | 880 | 350 | 300 | 589 | 277 | 147 | 350 | 296 |
ملحوظة: يحتفظ الجدول بمعلمات اختيار الحبل الرئيسية وأبعاد المخطط التفصيلي الرئيسية لاستخدام موقع الويب. يجب التحقق من أبعاد البناء التفصيلية مثل سمك الجدار المحلي ونصف قطر الحافة وأبعاد الشرائح الصغيرة مع الرسم القياسي أو رسم GA المعتمد عند إعداد رسومات الإنتاج أو تركيب حوض بناء السفن.
دليل الاختيار
الخطوة 1: تأكيد نوع الحبل وحجمه: يجب أن يتطابق قطر حبل السلك الفولاذي أو محيط حبل الكتان أو قطر حبل النايلون مع نطاق الطراز المقابل.
الخطوة 2: تأكيد مساحة تركيب السطح: تحقق من L وL1 وB وB1 وH وH1 مقابل منطقة السطح المتاحة والهياكل القريبة.
الخطوة 3: تأكيد الانتهاء من المواد والسطح: اختر الفولاذ المصبوب C-Mn مع سطح منفجر ومعبأ، أو الفولاذ المقاوم للصدأ مع سطح تلامس مصقول عندما يكون مظهر التآكل أو خدمة خاصة مطلوبًا.
الخطوة 4: تأكيد متطلبات الفحص والشهادة: تقديم المشورة إلى المجتمع الطبقي المطلوب وشهادة المواد ومستوى الفحص وما إذا كان التحقق من FEA مطلوبًا.
بناء
- جسم ملامس بحبل مصبوب | قاعدة ملحومة على سطح السفينة | ممر حبل مدور | سطح تلامس أملس | منطقة مراقبة الجودة المجاورة للحام | سطح اتصال مصقول من الفولاذ المقاوم للصدأ اختياري
- مزايا الصب والتركيب والجودة
- توفر هندسة الجسم المصبوب ممرًا مستمرًا للحبل الدائري وتقلل من الاتصال المحلي الحاد بحبال الإرساء.
- يمكن اختيار نمط الخشب أو عملية صب الرغوة المفقودة وفقًا للكمية والتحكم في الأبعاد ومتطلبات تشطيب السطح.
- يتم تلبيس الأسطح الملامسة للحبال وأرضيتها بشكل ناعم لإصدارات الفولاذ الكربوني. يمكن تلميع إصدارات الفولاذ المقاوم للصدأ عند الحاجة.
- يتم التحكم في مؤشرات الصب مثل المسام أو الشوائب ضمن حدود فحص الصب البحري المقبولة ولا تؤثر على أداء المنتج.
- يتم التحكم في المنطقة المجاورة للحام بمقدار 50 مم لتجنب العيوب التي قد تؤثر على جودة اللحام بين هيكل الساند وهيكل السطح.
- يوفر التثبيت الملحوم على السطح اتصالاً قويًا ونظيفًا عند دمجه مع تعزيز السطح المناسب وإجراءات اللحام المعتمدة.
- يمكن توفير تحليل العناصر المحدودة لتحسين الهيكلية أو مراجعة المشروع عند الحاجة.
السمات المخصصة
- المعيار: CB34-76 النوع C → استخدم هذا الحقل عندما يستدعي رسم السفينة أو مواصفات حوض بناء السفن مساند الإرساء CB34 النوع C.
- التثبيت: سطح ملحوم → مناسب لتوجيه حبل الإرساء المثبت على سطح السفينة.
- المواد: صب الفولاذ C-Mn / صب الفولاذ المقاوم للصدأ / الفولاذ الخاص ليتم تأكيده ← اختر وفقًا لبيئة خدمة السفينة ومتطلبات المشروع.
- حجم الحبل: حبل سلك فولاذي 15-43.5 مم / محيط حبل الكتان 125-325 مم / حبل نايلون 30-90 مم → يستخدم كأساس لاختيار النموذج الرئيسي.
- المعالجة السطحية: تفجير Sa2.5 + برايمر متجر إيبوكسي / تلميع الفولاذ المقاوم للصدأ ← تأكيد قبل عرض الأسعار.
- التفتيش: سيتم تأكيد فحص الشركة المصنعة / فحص الفئة → يجب أن يتبع نطاق الشهادة متطلبات المشروع.
- التحقق من FEA: متاح عند الحاجة ← مفيد للمشاريع الخاصة أو المراجعة الهندسية للعملاء.
دليل الاستفسار
- المعيار والنوع المطلوب: CB34-76 النوع C، أو تقديم الرسم إذا كان مختلفًا.
- نوع الحبل وحجمه: قطر حبل الأسلاك الفولاذية، أو محيط حبل الكتان، أو قطر حبل النايلون.
- متطلبات المواد: صب الفولاذ C-Mn، الفولاذ المقاوم للصدأ، أو درجة الفولاذ الخاصة.
- متطلبات معالجة السطح: طلاء أولي، نظام طلاء نهائي، أو تلميع الفولاذ المقاوم للصدأ.
- الكمية ونوع السفينة: بناء جديد، أو إصلاح، أو سفينة صغيرة، أو قارب عمل، أو قاطرة، أو بارجة، أو أي تطبيق آخر.
- رسم التثبيت أو رسم ترتيب السطح، إن وجد.
- الشهادة المطلوبة: شهادة اختبار الصانع، أو شهادة المادة، أو شهادة الفئة.
- وجهة التسليم ووقت التسليم المطلوب.
كيف يعمل
- لحام السطح وتعزيزه ← يدخل الحبل إلى فتحة السدادة المستديرة ← سطح التلامس يوجه اتجاه حبل الإرساء ← نصف القطر الناعم يقلل من تآكل الحبل المحلي ← يتم نقل حمل الإرساء من خلال هيكل السطح الملحوم
- التطبيقات
- السفن الصغيرة | زوارق العمل | القاطرات | الصنادل | سفن الصيد | قوارب الخدمة | تتطلب ترتيبات إرساء السطح سندًا ملحومًا من النوع CB34 من النوع C
الشهادات والمزايا
يمكن ترتيب الاعتماد وفقًا لمتطلبات المشروع ونطاق التفتيش وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

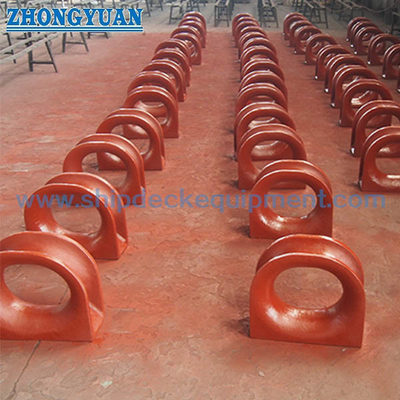

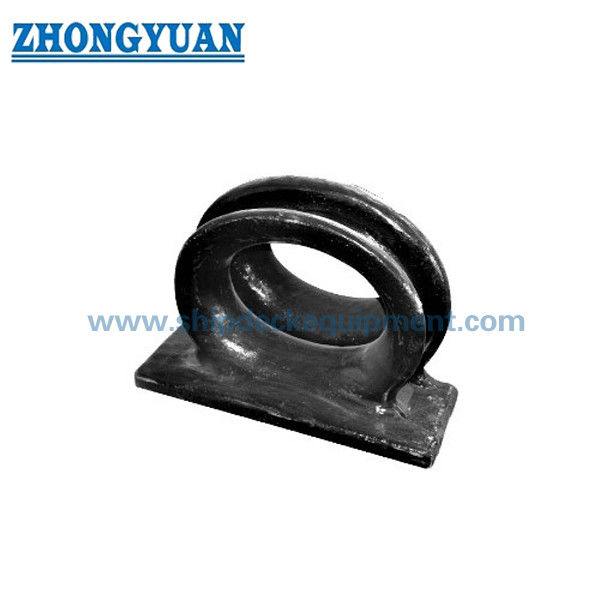

الرسم والصور
الطلب
- قم بتأكيد طراز CB34-76 Type C أو قم بتوفير رقم عنصر رسم السفينة.
- تأكد من نوع الحبل وحجمه لاختيار النموذج.
- تأكد من المواد، ومعالجة السطح، وما إذا كان تلميع الفولاذ المقاوم للصدأ مطلوبًا.
- تأكيد الكمية والشهادة المطلوبة ونطاق التفتيش.
- تأكيد وجهة التسليم ومتطلبات التعبئة وتاريخ التسليم المطلوب.
التعليمات
س 1: كيف يجب تحديد الحجم الصحيح لرافعة الإرساء CB34 Type C؟
A1: يجب تحديد الحجم وفقًا لنوع وحجم حبل الإرساء الفعلي. يوضح الجدول الحد الأقصى لقطر حبل الأسلاك الفولاذية، ومحيط حبل الكتان، وقطر حبل النايلون لكل طراز. يجب أيضًا التحقق من مساحة السطح ورسم التثبيت قبل الطلب.
Q2: هل يمكن توفير حاجز الإرساء CB34 Type C من الفولاذ المقاوم للصدأ؟
ج2: نعم. يمكن توفير المنتج القياسي في صب الفولاذ C-Mn، ويمكن مناقشة الفولاذ المقاوم للصدأ عندما تتطلب مقاومة التآكل أو المظهر أو ظروف الخدمة الخاصة ذلك. يتم تطبيق التلميع عادةً فقط على الأسطح الملامسة المصنوعة من الفولاذ المقاوم للصدأ عند تحديد ذلك.
س 3: ما هي نقاط الجودة التي يجب فحصها بالنسبة لوصلة الإرساء الملحومة ذات السطح الفولاذي المصبوب؟
A3: تشمل النقاط الرئيسية سطح أملس ملامس للحبل، ومؤشرات الصب التي يتم التحكم فيها ضمن حدود الصب البحري المقبولة، وعدم وجود عيوب تؤثر على اللحام داخل المنطقة المجاورة للحام البالغة 50 مم، وأبعاد المخطط التفصيلي الصحيحة، والمعالجة السطحية المناسبة، ونطاق الشهادة المطابق لمتطلبات المشروع.
ملاحظات هندسية مهمة
- هذا المنتج مخصص للتركيب الملحوم على سطح السفينة. يجب أن يتم تأكيد تفاصيل تقوية السطح واللحام من قبل حوض بناء السفن أو المصمم وفقًا لهيكل السفينة.
- يجب تقييم مؤشرات سطح الصب وفقًا لمعيار الفحص المطبق ومتطلبات الفئة. يجب ألا تؤثر المؤشرات المقبولة على القوة أو اللحام أو أداء الخدمة.
- بالنسبة لمنتجات الفولاذ الكربوني، يتم تجهيز سطح التلامس وتسويته بشكل ناعم قبل الطلاء. بالنسبة لمنتجات الفولاذ المقاوم للصدأ، يمكن تحديد التلميع عند الحاجة.
- يجب تأكيد شهادات الفئة وشهادات المواد وحضور التفتيش قبل الطلب لأن تكلفة الشهادة والمهلة الزمنية قد تختلف.
