50-120 مم مشبك كابل مقاوم للماء من نوع الكلب | جهاز تحرير سلسلة المرساة لربط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 3143-2013 | قطر السلسلة الاسمية: | 50 ملم إلى 120 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. | ||
| إبراز: | أجهزة رصيف السفن,عقدة الكابلات من نوع الكلب المقيدة للماء,Watertight Dog Type Cable Clench |
||
منتوج وصف
50-120 مم مشبك كابل مانع لتسرب المياه من نوع الكلب | جهاز تحرير جنزير المرساة لربط السفن
نظرة عامة على المنتج
تم تصميم مشبك الكابل مانع لتسرب المياه من نوع الكلب CB/T 3143 كمكون أمان حاسم لأنظمة تحرير جنزير المرساة.
إنه مناسب لسلاسل المرساة من الدرجة 2 والدرجة 3 بقطر يتراوح من 50 مم إلى 120 مم.
مزود بهيكل إحكام O-ring، يضمن سلامة مانعة لتسرب المياه لخزان السلسلة تحت ظروف الضغط المختبرة.
يمكّن الجهاز من الإمساك المتحكم فيه والإطلاق الطارئ لجنزير المرساة، مما يحمي سلامة السفينة في ظل ظروف الحمل الزائد.
مواصفات سريعة
- قطر السلسلة: 50-120 مم → يحدد التوافق مع جنزير المرساة
- درجة السلسلة: الدرجة 2 / الدرجة 3 → مستوى القوة المطبق
- ضغط مانع لتسرب المياه: 0.03 ميجا باسكال / 5 دقائق → يضمن إحكام خزان السلسلة
- آلية التحرير: نوع الكلب + مطرقة → يتيح التحرير السريع
- منطق قوة الدبوس: 15-30٪ من حمل الكسر → حماية فشل متحكم فيه
- الإحكام: مطاط O-ring → يضمن الأداء المانع لتسرب المياه
- التزييت: دبوس قناة الشحم → تشغيل سلس
- المادة: فولاذ C-Mn / فولاذ مقاوم للصدأ → القوة والمتانة
- السطح: Sa2.5 + برايمر → حماية من التآكل
المعلمات الفنية الرئيسية
| اسمي رقم. |
كابل السلسلة قطر |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | نظري وزن كجم |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
دليل الاختيار
الخطوة 1 - اختر قطر السلسلة → 50-120 مم بناءً على جنزير المرساة
الخطوة 2 - أكد درجة السلسلة → الدرجة 2 أو الدرجة 3
الخطوة 3 - أكد متطلبات مانع تسرب المياه → مطلوب لإحكام خزان السلسلة
الخطوة 4 - أكد متطلبات التحرير → مطلوب تحرير سريع للطوارئ
الخطوة 5 - أكد منطق سلامة الدبوس → كسر متحكم فيه عند الحمل الزائد
الخطوة 6 - أكد الشهادة → متطلبات جمعية التصنيف
الهيكل
الجسم | آلية قفل الكلب | دبوس التحرير | إحكام O-ring | دبوس التزييت | نظام تحرير المطرقة
سمات مخصصة
- قطر السلسلة: 50-120 مم → التوافق
- إحكام مانع لتسرب المياه: O-ring → منع تسرب المياه
- التحرير: تشغيل المطرقة → تحرير طارئ سريع
- قوة الدبوس: 15-30٪ BL → حماية السلامة
- التزييت: أخدود الشحم → تشغيل سلس
- المادة: فولاذ C-Mn → قوة هيكلية
- الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
يرجى تقديم قطر السلسلة، ودرجة السلسلة، ومتطلبات مانع تسرب المياه، ومتطلبات شهادة التصنيف.
كيف يعمل
يتم قفل السلسلة بواسطة آلية الكلب. في حالة الطوارئ، يمكن تحرير الدبوس بواسطة المطرقة، مما يسمح للسلسلة بالخروج بأمان. تم تصميم الدبوس لينكسر تحت حمل زائد متحكم فيه، مما يضمن سلامة السفينة.
التطبيقات
خزان جنزير المرساة | نظام تحرير جنزير الطوارئ | نظام سلامة السفينة
الشهادات والمزايا
الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ تم اختباره مانع لتسرب المياه، تصميم أمان تحرير متحكم فيه، آلية قفل موثوقة.
الرسومات والصور

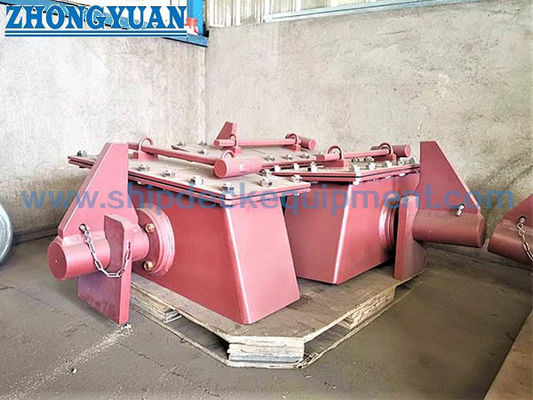

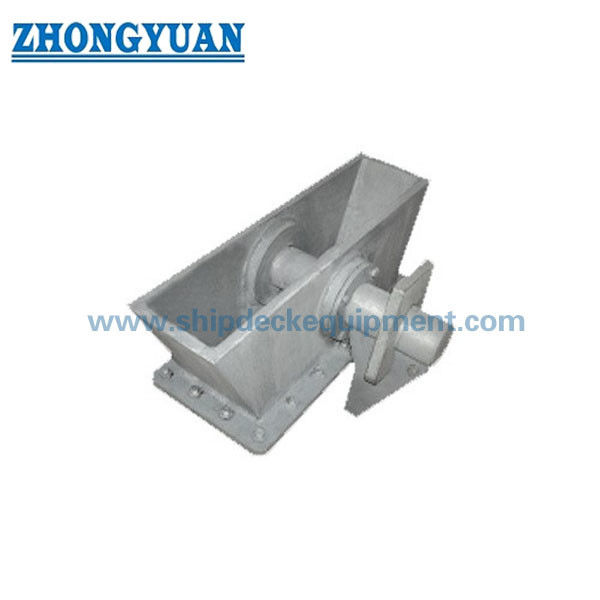

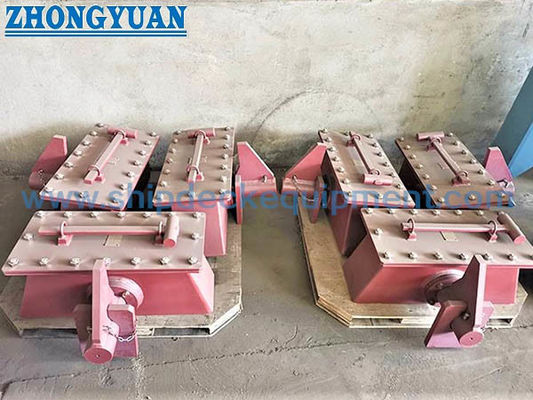

رسم تخطيطي عام | مخطط التركيب | صور المنتج
الطلب
الحد الأدنى للطلب: 1 | التسليم: 30-60 يومًا
الأسئلة الشائعة
س 1: ما هي وظيفة مشبك الكابل من نوع الكلب؟
ج: يقوم بإمساك جنزير المرساة وتحريره بأمان.
س 2: كيف يعمل دبوس الأمان؟
ج: ينكسر عند 15-30٪ من حمل كسر السلسلة لضمان التحرير في حالات الطوارئ.
س 3: لماذا التصميم مانع لتسرب المياه؟
ج: للحفاظ على إحكام خزان السلسلة ومنع تسرب المياه.
