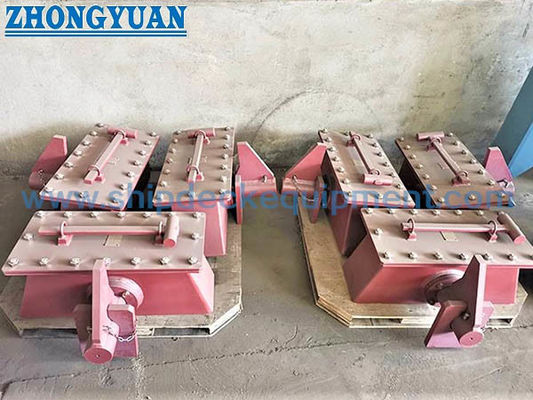

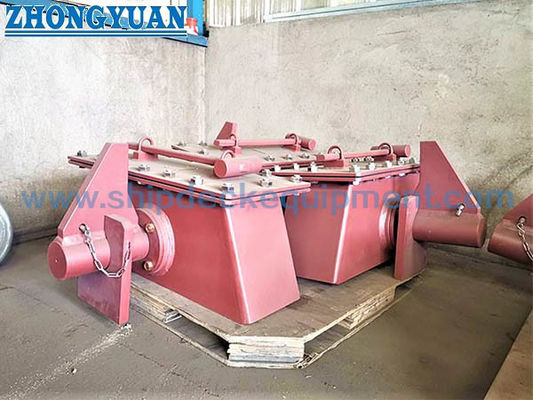

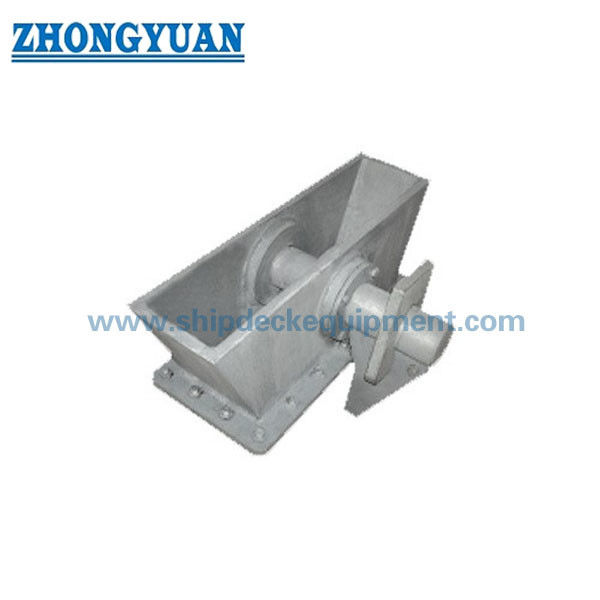

عقدة كابل من نوع الكلب للسلسلة المرساة.50 ≈ 120 ملم.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 3143-2013 | قطر السلسلة الاسمية: | 50 ملم إلى 120 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. | ||
| إبراز: | أجهزة رصيف السفن,عقدة الكابلات من نوع الكلب المقيدة للماء |
||
منتوج وصف
عقدة الكابلات من نوع الكلب لسلسلة المرساة50×120ملمجهاز إطلاق سلاسل المرساة البحرية
لمحة عامة عن المنتج
CB/T 3143 تم تصميم مقبض الكابلات الصلبة للماء كعنصر أساسي للسلامة لنظم إطلاق سلاسل المرساة.
وهي مناسبة للسلسلة المرساة من الدرجة الثانية والدرجة الثالثة التي يبلغ قطرها من 50 ملم إلى 120 ملم.
مجهزة بهيكل الختم O-ring، فإنه يضمن سلامة محكمة للسلسلة تحت ظروف الضغط التي تم اختبارها.
يتيح الجهاز الاحتفاظ المسيطر عليه والإفراج الطارئ عن سلسلة المرساة ، مما يحمي سلامة السفينة في ظل ظروف الإفراط.
مواصفات سريعة
- قطر السلسلة: 50×120 ملم → يحدد التوافق مع سلسلة المرساة
- درجة السلسلة: الدرجة 2 / الدرجة 3 → مستوى القوة المطبق
- ضغط محكم للماء: 0.03 MPa / 5 دقيقة → يضمن إغلاق خزانة السلسلة
- آلية الإفراج: نوع الكلب + مطرقة → تمكن الإفراج السريع
- منطق قوة الدبوس: 15 ٪ 30٪ حمل كسر → حماية الفشل المسيطر عليها
- الختم: مطاط حلقات O → يضمن أداء محكم للماء
- التشحيم: دبوس قناة الدهون → تشغيل سلس
- مادة: C-Mn الفولاذ / الفولاذ المقاوم للصدأ → القوة والمتانة
- السطح: Sa2.5 + البرايمر → حماية من التآكل
المعلمات التقنية الرئيسية
| الاسمية لا، لا، لا |
كابل السلسلة قطرها |
(ل) | ب | L1 | B1 | L2 | د | H1 | H2 | n | نظري وزن كيلوغرام |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
دليل الاختيار
الخطوة الأولى: إختيار قطر السلسلة: 50-120 ملم بناءً على سلسلة المرساة
الخطوة 2 تأكيد درجة السلسلة → الدرجة 2 أو الدرجة 3
الخطوة الثالثة: تأكيد متطلبات الوقاية من المياه: مطلوبة لختم خزانة السلاسل
الخطوة 4 تأكيد شرط الإفراج عن المواد → الحاجة إلى إفراج سريع في حالات الطوارئ
الخطوة 5 تأكيد منطق سلامة الدبوس → كسر خاضع للرقابة عند الإفراط في الحمل
الخطوة 6 تأكيد الشهادة → متطلبات المجتمع الطبقي
الهيكل
الجسم آلية قفل الكلب إطلاق الدبوس إغلاق حلقة O دبوس التشحيم نظام إطلاق المطرقة
سمات مخصصة
- قطر السلسلة: 50×120 ملم → التوافق
- الختم الوقائي للماء: حلقة O → منع دخول الماء
- إطلاق: عملية المطرقة → إطلاق الطوارئ السريع
- قوة الدبوس: 15-30٪ BL → حماية السلامة
- التشحيم: خندق الزيت → تشغيل سلس
- المادة: فولاذ C-Mn → قوة هيكلية
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
دليل الاستفسار
الرجاء ذكر قطر السلسلة، ودرجة السلسلة، ومتطلبات الوقاية من الماء، ومتطلبات شهادة الفئة.
كيف يعمل
يتم قفل السلسلة بواسطة آلية الكلب. في حالة الطوارئ، يمكن إطلاق الدبوس بمطرقة، مما يسمح للسلسلة بالانفصال بأمان. تم تصميم الدبوس للكسر تحت الحمل الزائد المسيطر،ضمان سلامة السفن.
التطبيقات
خزنة سلسلة المرساة نظام إطلاق سلسلة الطوارئ نظام سلامة السفينة
الشهادات والمزايا
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ؛ اختبار الصمامات المائية ، تصميم سلامة الإفراج المسيطر عليه ، آلية قفل موثوقة.
الرسم والصور
رسم GA -- تخطيط التثبيت -- صور المنتجات
الطلب
MOQ: 1 ∙ تسليم: 30 ∙ 60 يوما
الأسئلة الشائعة
س1: ما هي وظيفة مقبض الكابلات من نوع الكلب؟
الجواب: إنه يحمل و يطلق سلسلة المرساة بأمان.
س2: كيف يعمل دبوس الأمان؟
ج: إنه يكسر تحت 15-30٪ من حمولة كسر السلسلة لضمان إطلاق الطوارئ.
السؤال الثالث: لماذا التصميم الصلب؟
الجواب: للحفاظ على سدادة قفص السلسلة ومنع دخول الماء.
