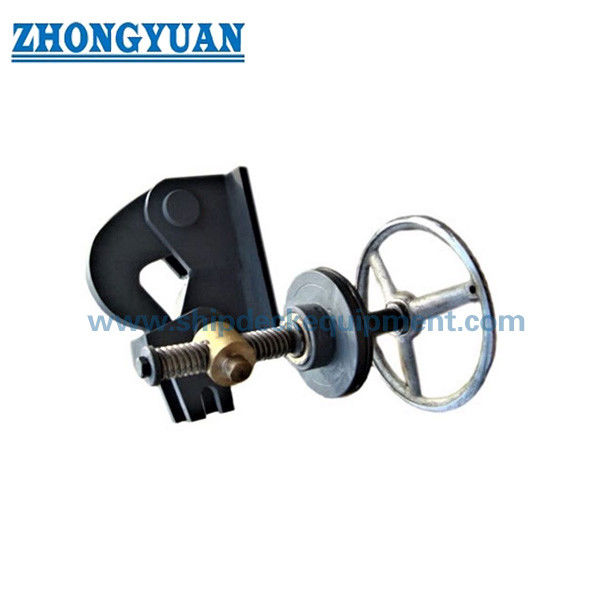

نظام إطلاق سلسلة مرساة الطوارئ للأسطول التجاري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي*887 | قطر السلسلة الاسمية: | 28 ملم، 32 ملم، 34 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | اختبار الضغط الهيدروليكي: | 0.4mpa |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| إبراز: | سي بي 887 كابل المقبض مرساة إطلاق |
||
منتوج وصف
28-57 مم CB887 مُحرر مرساة مقاوم للماء لنظام إطلاق جنزير مرساة الطوارئ للسفن التجارية
نظرة عامة على المنتج
مُحرر مرساة من نوع لولب حلزوني مقاوم للماء CB887 هو مكون حيوي لسلامة السفن مصمم لأنظمة ربط السفن التجارية، مما يتيح إطلاق جنزير المرساة بسرعة في حالات الطوارئ. يعتمد الجهاز على آلية قفل من نوع لولبي مع هيكل إحكام مقاوم للماء، مما يضمن تثبيتًا موثوقًا به أثناء التشغيل العادي وإطلاقًا فوريًا عند الحاجة. مع أداء مقاومة للماء تم التحقق منه عند 0.4 ميجا باسكال، فإن المُحرر مناسب للتركيب في حجرة الجنزير أو مناطق السطح حيث تكون سلامة الإحكام ضرورية. يُستخدم على نطاق واسع في ناقلات البضائع السائبة وناقلات النفط والقوارب لتحسين سلامة السفينة وقدرة الاستجابة للطوارئ.
مواصفات سريعة
- المعيار: CB 887-1977 – مُحرر مرساة بحرية
- قطر الجنزير: 28-57 مم – يغطي أحجام السفن التجارية الشائعة
- درجة الجنزير: الدرجة 2 / الدرجة 3 – متوافق مع جنزير المرساة القياسي
- ضغط مقاومة الماء: 0.4 ميجا باسكال – أداء إحكام تم التحقق منه
- المادة: فولاذ C-Mn / فولاذ مقاوم للصدأ – القوة ومقاومة التآكل
- نوع الخيط: لولب شبه منحرف – قفل ميكانيكي موثوق
- معالجة السطح: Sa2.5 + برايمر إيبوكسي / جلفنة
- منطقة التركيب: حجرة الجنزير / نظام مثبت على السطح
- التخصيص: متاح
المعلمات الفنية الرئيسية
قطر الجنزير مم | H | h | b | L | B | δ | D | d | l | الوزن كجم |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
ملاحظة: الأبعاد بين قوسين هي قيم مرجعية. التصميم النهائي يعتمد على متطلبات المشروع.
دليل الاختيار
الخطوة 1: تأكيد قطر الجنزير (28-57 مم) – يحدد حجم الطراز
الخطوة 2: تأكيد درجة الجنزير (G2 / G3) – يضمن التوافق
الخطوة 3: التحقق من متطلبات مقاومة الماء (0.4 ميجا باسكال) – شرط التركيب
الخطوة 4: اختيار المادة (فولاذ كربوني / فولاذ مقاوم للصدأ) – مستوى التآكل
الخطوة 5: تأكيد جمعية التصنيف – متطلب المشروع
الخطوة 6: تأكيد موضع التركيب (السطح / حجرة الجنزير) – تصميم الهيكل
الهيكل
الجسم الرئيسي: هيكل فولاذي ملحوم بقوة هيكلية عالية
آلية اللولب الحلزوني: توفر قفلًا آمنًا وإطلاقًا متحكمًا فيه
نظام الإحكام المقاوم للماء: يضمن مقاومة الضغط حتى 0.4 ميجا باسكال
جهاز تثبيت الجنزير: يحافظ على جنزير المرساة تحت الحمل العادي
آلية الإطلاق: تسمح بالفصل السريع في حالات الطوارئ
سمات مخصصة
قطر الجنزير: 28-57 مم – بناءً على مواصفات السفينة
درجة الجنزير: G2 / G3 – متطلب الحمل
المادة: فولاذ كربوني / فولاذ مقاوم للصدأ – بيئة التآكل
الطلاء: إيبوكسي / مجلفن / نظام مخصص
الشهادات: CCS / ABS / DNV / LR / BV إلخ.
نوع التركيب: مثبت على السطح / حجرة الجنزير
ضغط التصميم: 0.4 ميجا باسكال مقاوم للماء
دليل الاستفسار
يرجى تقديم:
• قطر ودرجة جنزير المرساة
• نوع السفينة (ناقلة بضائع سائبة / ناقلة نفط)
• جمعية التصنيف المطلوبة
• الكمية
• ميناء التسليم وشروط التجارة الدولية (FOB / CIF)
• متطلبات خاصة (المادة / الطلاء / الضغط)
كيف يعمل
يتم تثبيت جنزير المرساة داخل المُحرر من خلال آلية قفل لولبية حلزونية. في الظروف العادية، يحافظ اللولب على اتصال ميكانيكي محكم، مما يضمن تثبيت المرساة بأمان. في حالات الطوارئ، يقوم المشغل بتنشيط نظام الإطلاق، وفصل اللولب والسماح لجنزير المرساة بالسقوط فورًا، مما يتيح استجابة سريعة للسفينة.
نوع التركيب
يدعم مُحرر مرساة CB887 المقاوم للماء تكوينين قياسيين للتركيب لتلبية متطلبات هيكل السفينة المختلفة:
1. تركيب حاجز عمودي
- مُركب على حاجز عمودي داخل حجرة الجنزير
- مناسب للمساحات المغلقة التي تتطلب سلامة مقاومة الماء
- سهولة الوصول للتشغيل والصيانة
- مفضل للسفن ذات المساحة المحدودة على السطح
2. تركيب أسفل السطح
- مُركب أسفل هيكل السطح
- يوفر المساحة الداخلية ويبسط التصميم
- مناسب لأنظمة المرساة المثبتة على السطح
- يتطلب تصميم إحكام مناسب للحفاظ على أداء مقاومة الماء
يجب تأكيد نوع التركيب قبل تقديم عرض الأسعار، حيث يؤثر على تصميم الهيكل وتكوين الإحكام.
التطبيقات
السفن التجارية، ناقلات البضائع السائبة، ناقلات النفط، سفن دعم العمليات البحرية، أنظمة الربط للطوارئ
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
تصميم مقاوم للماء (تم التحقق منه عند 0.4 ميجا باسكال)؛ أداء إطلاق طوارئ موثوق؛ توافق قوي مع جنزير المرساة القياسي؛ هيكل قوي للبيئة البحرية؛ تكوين قابل للتخصيص
الرسومات والصور
رسم الترتيب العام وصور المنتج
الطلب
حدد الطراز، قطر الجنزير، المادة، الشهادة، الكمية، وشروط التسليم
الأسئلة الشائعة
س1: هل يمكن لمُحرر المرساة هذا تلبية متطلبات التصنيف؟ ج: نعم، يمكن توفيره مع شهادات CCS، ABS، DNV، LR وشهادات تصنيف أخرى.
س2: هل تم اختبار أداء مقاومة الماء؟ ج: نعم، تم اختبار الوحدة لتحمل ضغط ماء 0.4 ميجا باسكال.
س3: ما هو الفرق بين الإصدارات المقاومة للماء وغير المقاومة للماء؟ ج: النوع المقاوم للماء يشمل هيكل إحكام ومقاومة للضغط، ومناسب للبيئات المغلقة أو تحت الماء.
س4: هل يمكن تخصيصه لمشاريع محددة؟ ج: نعم، يمكن تخصيص الأبعاد والمواد وأنظمة الطلاء والشهادات.
