مانع تسرب لجنزير المرساة من النوع اللولبي محكم الإغلاق للمياه لجنزير 28 و 32 و 34 مم | CB/Z 887-2007
نظرة عامة على المنتج

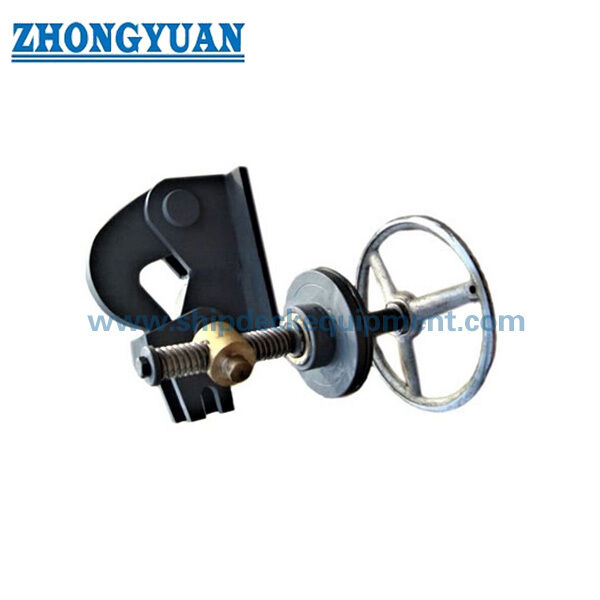

مانع تسرب لجنزير المرساة من النوع اللولبي محكم الإغلاق للمياه CB/Z 887-2007 هو تجميع ميكانيكي لتأمين نهاية الجنزير وإطلاقه بشكل متحكم فيه. يستخدم التكوين محكم الإغلاق للمياه خطاف تحرير، وأعمدة تشغيل، ولولب شبه منحرف، ومنزلق، وأجزاء قفل، وترتيب صندوق حشو معبأ بحيث يمكن تشغيل آلية التحرير عبر حدود التركيب مع الحفاظ على وظيفة الختم المحددة.
تغطي هذه الصفحة التكوينات محكمة الإغلاق للمياه مقاس 28 مم و 32 مم و 34 مم المحددة بواسطة CB/Z 887-2007. يجب التحقق من الاختيار والتصنيع مقابل رسم المعيار المطبق، واتصال نهاية الجنزير الفعلي، وواجهة التركيب، واتجاه التشغيل، والخلوص المتاح، ووثائق المشروع المعتمدة. التكوين غير محكم الإغلاق للمياه هو ترتيب منفصل ولا يتم تمثيله بجدول الأبعاد أدناه.
مواصفات سريعة
• نوع المنتج: مانع تسرب لجنزير المرساة من النوع اللولبي محكم الإغلاق للمياه → يؤمن نهاية الجنزير في الحالة العادية ويوفر وظيفة تحرير ميكانيكية متحكم فيها.
• المعيار: CB/Z 887-2007 → أبعاد التصنيع، وإحكام المياه، ومتطلبات الفحص والجودة في هذه الصفحة تستند إلى هذا المعيار فقط.
• جنزير المرساة المطبق: 28 / 32 / 34 مم → أحجام قياسية منفصلة؛ اختر الحجم الدقيق من رسم الجنزير والتركيب المعتمد.
• التكوين محكم الإغلاق للمياه: صندوق حشو معبأ حول عمود التشغيل → يوفر واجهة الختم المطلوبة للنوع محكم الإغلاق للمياه.
• متطلبات إحكام المياه: يجب أن يتحمل تجميع صندوق الحشو ضغط ماء ثابت لا يقل عن 0.4 ميجا باسكال بدون تسرب.
• آلية التشغيل: لولب شبه منحرف + منزلق + خطاف تحرير → دوران العمود اليدوي ينتج عنه فصل الخطاف المتحكم فيه.
• أحجام اللولب القياسية: Tr 24×5-7 لجنزير 28 مم؛ Tr 26×5-7 لجنزير 32 / 34 مم → أبعاد رئيسية للتصنيع والتحكم في التجميع.
• الكتلة المرجعية: 23 / 28 / 28 كجم للتكوينات محكمة الإغلاق للمياه مقاس 28 / 32 / 34 مم → مفيدة للمناولة والتعبئة أثناء التركيب.
المعلمات الفنية الرئيسية
تكوين CB/Z 887-2007 محكم الإغلاق للمياه. الأبعاد بالمليمتر. القيم بين قوسين هي أبعاد مرجعية.
|
قطر الجنزير |
H |
h |
b |
L |
B |
t |
لولب D |
d |
l |
الكتلة (كجم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 170 | 65 | 60 | (500) | (200) | 10 | Tr 24×5-7 | 18 | 45 | 23 |
| 32 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
| 34 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
دليل الاختيار والاستعلام
• الخطوة 1: تأكيد تكوين مانع تسرب لجنزير المرساة من النوع اللولبي محكم الإغلاق للمياه CB/Z 887-2007 وحجم جنزير المرساة المطلوب 28 / 32 / 34 مم.
• الخطوة 2: تأكيد اتصال نهاية الجنزير، وحدود التركيب، وأبعاد الواجهة H / h / b / L / B، واتجاه العمود، والخلوص التشغيلي المتاح من الرسم المعتمد.
• الخطوة 3: تأكيد متطلبات اختبار إحكام المياه، ونطاق شهادة العميل / الفئة / الطرف الثالث، ووثائق الاختبار المطلوبة.
• الخطوة 4: تأكيد جدول مواد المكونات، وتتبع المواد، ومواصفات التعبئة، ومتطلبات التشحيم، والطلاء الواقي.
• الخطوة 5: تقديم الكمية، ونوع السفينة التطبيقية، وموضع التركيب، والرسم أو الصورة المرجعية، ووجهة التسليم، ووقت التسليم المطلوب، ومتطلبات وثائق الموافقة.
الهيكل
الجسم الرئيسي | خطاف التحرير | عمود كبير | عمود صغير | مزلاج قفل | صمولة ضغط | كم ضغط | حشو | جسم صندوق الحشو | جلبة | لولب شبه منحرف | منزلق
متطلبات التصنيع والجودة الفنية
• التحكم في الأبعاد: يجب أن تتبع أبعاد H، h، b، L، B، t، d، و l، جنبًا إلى جنب مع اللولب شبه المنحرف المحدد، تكوين CB/Z 887-2007 ورسم الإنتاج المتحكم فيه.
• الأجزاء الملولبة والمنزلقة: يجب تشكيل وتجميع اللولب شبه المنحرف، واللولب المقابل، والمنزلق، وملاءمة العمود بحيث تكون الحركة سلسة وخالية من الاحتكاك؛ يجب إزالة النتوءات والحواف الحادة الضارة.
• تجميع محكم الإغلاق للمياه: يجب تركيب الحشو وكم الضغط وصمولة الضغط ومكونات صندوق الحشو بشكل صحيح بحيث يلبي التكوين محكم الإغلاق للمياه متطلبات الختم المحددة.
• اختبار إحكام المياه: يجب أن يتحمل تجميع صندوق الحشو ضغط ماء ثابت لا يقل عن 0.4 ميجا باسكال بدون تسرب. يجب أن يتبع تنفيذ الاختبار والشهادة نطاق الفحص المعتمد.
• وظيفة التشغيل: يجب أن يعمل خطاف التحرير والأعمدة واللولب والمنزلق من خلال تسلسل القفل والتحرير المقصود دون التصاق. يجب أن يكون تحديد اتجاه الفتح / القفل واضحًا بعد التجميع.
• التحكم في المواد: يجب أن تتوافق مواد المكونات مع جدول المواد والمعايير المرجعية للمواد المحددة بواسطة CB/Z 887-2007. تتطلب بدائل المواد موافقة المشروع قبل التصنيع.
• السطح والتشحيم: يجب تشحيم مناطق الاحتكاك واللولب وملامسة المحامل بشكل مناسب؛ يجب معالجة الأسطح المكشوفة بالمعالجة الواقية المطلوبة حسب المعيار ونظام الطلاء المعتمد للمشروع.
• الفحص النهائي: التحقق من وثائق المواد، والأبعاد الرئيسية، والمظهر، وحالة التجميع، ومرونة التشغيل، وإحكام المياه، والعلامات، ووثائق التسليم قبل الإصدار.
سمات مخصصة
• المعيار: CB/Z 887-2007 → أساس التصميم والتصنيع والقبول لهذه الصفحة.
• التكوين: النوع اللولبي محكم الإغلاق للمياه → يتضمن ترتيب صندوق حشو معبأ؛ النوع غير محكم الإغلاق للمياه منفصل.
• قطر الجنزير: 28 / 32 / 34 مم → سلسلة الأحجام القياسية المنفصلة المعروضة في هذه الصفحة.
• إحكام المياه: ≥0.4 ميجا باسكال ضغط ماء ثابت، لا تسرب → ينطبق على ترتيب الختم محكم الإغلاق للمياه.
• اللولب: Tr 24×5-7 أو Tr 26×5-7 → يتم اختياره وفقًا لحجم الجنزير والتكوين القياسي.
• المواد: مواد فولاذ كربوني، فولاذ مقاوم للصدأ، وسبائك نحاسية خاصة بالمكونات وفقًا لـ CB/Z 887-2007 → الدرجات النهائية لكل جزء تتبع قائمة المواد المتحكم فيها.
• التشغيل: تحرير يدوي باللولب والمنزلق → يجب أن يتطابق اتجاه التشغيل، وتثبيت الخطاف، والخلوص المتاح مع رسم التركيب المعتمد.
• الفحص: فحوصات الأبعاد، والبصرية، والوظيفية، وإحكام المياه → نطاق الشهادة والتوثيق حسب متطلبات الطلب.
• متطلبات الشهادة: متاحة حسب متطلبات المشروع → شهادة الشركة المصنعة، ووثائق المواد، ونطاق فحص الفئة / الطرف الثالث يجب الاتفاق عليه قبل الإنتاج.
كيف يعمل
يتم توصيل نهاية جنزير المرساة بخطاف التحرير → تقوم أجزاء القفل وآلية اللولب بتثبيت الخطاف → يقوم المشغل بتدوير عمود التشغيل في اتجاه التحرير المحدد → يدفع اللولب شبه المنحرف المنزلق → ينفصل خطاف التحرير في تسلسل متحكم فيه → يتم فحص التجميع وإعادة ضبطه بعد التشغيل
التطبيقات
ترتيبات تحرير نهاية جنزير المرساة محكمة الإغلاق للمياه | أنظمة مراسي السفن الخاصة | التركيبات المتحكم فيها بالرسومات | مشاريع بناء جديدة | مشاريع الإصلاح والاستبدال المحددة لـ CB/Z 887-2007
الشهادات والمزايا
يمكن ترتيب الشهادات وفحص الطرف الثالث وفقًا لمتطلبات المشروع، ونطاق الفحص المتفق عليه، وتتبع المواد، وإجراءات الموافقة. وهي غير مدرجة افتراضيًا.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س1: ما هي أحجام الجنازير التي يغطيها التكوين محكم الإغلاق للمياه في هذه الصفحة؟
ج1: الأحجام القياسية المعروضة هنا هي 28 مم و 32 مم و 34 مم. إنها أحجام منفصلة، لذا يجب أن يتطابق الاختيار مع الجنزير الفعلي ورسم التركيب المعتمد بدلاً من معاملة 28-34 مم كمدى مستمر.
س2: ما هو متطلب القبول الرئيسي للنوع محكم الإغلاق للمياه؟
ج2: يجب أن يتحمل ترتيب الختم بصندوق الحشو ضغط ماء ثابت لا يقل عن 0.4 ميجا باسكال بدون تسرب. يجب أن تحدد خطة الفحص المتفق عليها متطلبات الشهادة والتوثيق.
س3: ما هي المعلومات المطلوبة قبل التصنيع؟
ج3: تأكيد حجم الجنزير، ورسم التركيب، واتصال نهاية الجنزير، وأبعاد الحدود، واتجاه العمود، والخلوص التشغيلي، ومتطلبات وثائق المواد، والطلاء، ونطاق فحص إحكام المياه، والكمية، ومتطلبات التسليم، وضغط الاختبار ونطاق الشهادة، ومتطلبات المواد / الطلاء، والكمية، والوجهة، وجدول التسليم.
