نظام إطلاق سلسلة مرساة الطوارئ للأسطول التجاري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي*887 | قطر السلسلة الاسمية: | 28 ملم، 32 ملم، 34 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | اختبار الضغط الهيدروليكي: | 0.4mpa |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| إبراز: | سي بي 887 كابل المقبض مرساة إطلاق |
||
منتوج وصف
مُحرر سلسلة المرساة من النوع اللولبي المقاوم للماء | CB 887-1977 لأنظمة الغواصات القديمة
نظرة عامة على المنتج

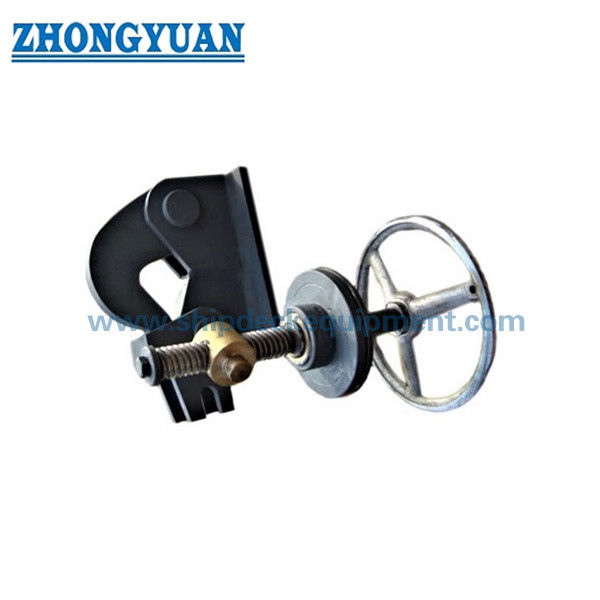

إن أداة تحرير سلسلة المرساة المقاومة للماء من النوع اللولبي CB 887-1977 عبارة عن مجموعة تحرير ميكانيكية للطوارئ مخصصة للمعيار الأصلي لترتيبات مرساة الغواصات. إنه يستخدم عمودًا دوارًا، ومسمارًا شبه منحرف، ومنزلقًا، وخطاف تحرير، وأجزاء قفل، وهيكل صندوق حشو معبأ للاحتفاظ بسلسلة المرساة في الحالة العادية وتحريرها من خلال تسلسل تشغيل يدوي يتم التحكم فيه عند الحاجة.
تغطي سلسلة الحجم CB 887-1977 القديمة أقطار سلسلة المرساة من 28 إلى 57 ملم. يجب التعامل معه كمنتج بديل أو إصلاحي أو يتم التحكم فيه بالسحب بدلاً من كونه أداة تحرير مرساة عامة للسفن التجارية. حل CB 887-2007 محل طبعة 1977، وقام بمراجعة سلسلة حجم السلسلة، وأضاف نوعًا غير مانع لتسرب الماء، وقدم متطلبات كمية لمقاومة الماء. ولذلك يجب تأكيد رسم السفينة المعتمد وواجهة التثبيت واتجاه التشغيل ونطاق الاختبار ومتطلبات السلطة أو الفئة قبل عرض الأسعار والإنتاج.
مواصفات سريعة
- نوع المنتج: حلزوني مانع للماء / أداة تحرير سلسلة المرساة من النوع اللولبي ← الاحتفاظ الميكانيكي وإطلاق الطوارئ المتحكم فيه عبر حدود مانعة لتسرب الماء.
- الأساس القياسي: التكوين القديم CB 887-1977 → يقتصر النطاق القياسي الأصلي على تطبيقات الغواصات، وليس السفن التجارية العادية.
- نطاق قطر السلسلة القديمة: 28 / 31 / 34 / 43 / 49 / 53 / 57 مم ← اختر من خلال رسم التثبيت المعتمد الحالي وهندسة توصيل السلسلة.
- ملاحظة قياسية حالية: يحل CB 887-2007 محل إصدار 1977 ← يجب أن تؤكد المشاريع الجديدة ما إذا كان تكوين QS أو QF الحالي مقاس 28 / 32 / 34 مم مطلوبًا.
- مرجع مقاومة الماء (CB 887-2007): اختبار تسرب صندوق الحشو عند ضغط ماء ثابت لا يقل عن 0.4 ميجا باسكال ← ينطبق على مصدر إمداد قديم فقط عند تضمينه في مواصفات الاختبار المعتمدة.
- آلية التشغيل: عمود دوار + برغي شبه منحرف + منزلق + خطاف تحرير → يجب التحقق من التشغيل اليدوي لضمان الحركة السلسة ووضع علامات واضحة على اتجاه الفتح / القفل.
- مفهوم المواد: الفولاذ المختلط، والفولاذ المقاوم للصدأ، والنحاس، والبطانة، ومكونات التعبئة ← تتبع درجات المواد النهائية قائمة مكونات الصنف المعتمدة، وليس وصفًا عامًا واحدًا للمادة.
- التركيز على الفحص: الأبعاد، والمواد، وحالة السطح، وجودة اللحام حيثما أمكن، ومقاومة الماء، ومرونة التشغيل، ووضع العلامات، ووثائق التسليم.
المعلمات التقنية الرئيسية
|
ضياء السلسلة. |
ح |
ل |
ب |
δ |
الموضوع د |
الوزن (كجم) |
|---|---|---|---|---|---|---|
| 28 | 170 | 500 | 200 | 10 | تر 24×5 | 22.73 |
| 31 | 180 | 510 | 210 | 10 | تر 26×5 | 27.74 |
| 34 | 180 | 510 | 210 | 10 | تر 26×5 | 28.10 |
| 43 | 200 | 550 | 250 | 12 | تر 26×5 | 48.67 |
| 49 | 220 | 560 | 260 | 14 | آر 32×6 | 63.63 |
| 53 | 235 | 575 | 275 | 14 | آر 32×6 | 78.30* |
| 57 | 235 | 575 | 275 | 14 | آر 32×6 | 79.47 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد المراجعة القياسية المطلوبة وأساس الخدمة: استبدال/إصلاح CB 887-1977 القديم، أو تصميم CB 887-2007 الحالي.
الخطوة 2: تأكيد قطر سلسلة المرساة، وعلامة النموذج الأصلي، وتوصيل نهاية السلسلة، والتركيب الحالي أو رسم الوعاء. لاحظ أن المعيار الحالي غيّر الحجم القديم من 31 ملم إلى 32 ملم.
الخطوة 3: تأكيد التكوين المانع لتسرب الماء أو غير المانع للماء، والضغط الحدودي، وضغط الاختبار، ووقت الاحتفاظ، وقبول التسرب، ومتطلبات الشهود.
الخطوة 4: تأكيد واجهة التثبيت، واتجاه عمود التشغيل، ومساحة التشغيل المتاحة، واتجاه التحرير، والهيكل المحيط، والوصول للفحص والصيانة.
الخطوة 5: قم بتأكيد قائمة المواد المعتمدة، ونوع التعبئة، ونقاط التشحيم، ونظام الطلاء، وإمكانية تتبع المواد، ووثائق الشركة المصنعة، وأي نطاق فحص فئة أو هيئة.
الخطوة 6: قم بتوفير الكمية ونوع وعاء الطلب والصور البديلة والرسم الأصلي أو الأبعاد ووجهة التسليم ووقت التسليم المطلوب.
بناء
الجسم الرئيسي | الافراج عن هوك | رمح كبير | رمح صغير | قفل الصيد | صامولة ضغط | كم ضغط | التعبئة | جسم علبة الحشو | بوش | برغي شبه منحرف | المنزلق
مقاومة الماء والآلية ومزايا الجودة
- يوفر ترتيب صندوق الحشو المعبأ واجهة إغلاق محددة حول عمود التشغيل عند تحديد تكوين مانع لتسرب الماء.
- يقوم المسمار شبه المنحرف بتحويل دوران العمود إلى حركة منزلقة يمكن التحكم فيها، مما يسمح بفصل خطاف التحرير من خلال تسلسل تشغيل ميكانيكي متعمد.
- يساعد مزلاج القفل واتجاه الفتح/القفل المحدد على تقليل التشغيل غير المقصود؛ يجب أن يتطابق ترتيب القفل والتشغيل النهائي مع الرسم المعتمد.
- يجب اختيار المواد الوظيفية حسب واجبات المكونات: القوة الهيكلية للجسم والخطاف، ومقاومة التآكل والتآكل للأعمدة، ومواد المحامل/السنون المناسبة للبطانات والأجزاء اللولبية، والتعبئة المعتمدة لصندوق الحشو.
- يجب أن يغطي التفتيش وثائق المواد والأبعاد والعيوب السطحية وجودة اللحام حيثما ينطبق ذلك والتشحيم ووضع العلامات والتدوير السلس واختبار التسرب وسجلات التعبئة / التسليم وفقًا للنطاق المتفق عليه.
- بالنسبة لأعمال الاستبدال القديمة، تعد إمكانية تبادل الأبعاد والوصول إلى التشغيل أكثر أهمية من توافق الكتالوج العام؛ يجب أن يتحكم رسم التثبيت الأصلي في الإنتاج.
السمات المخصصة
- المعيار: CB 887-1977 → أداة تحرير المرساة القديمة المقاومة للماء من النوع اللولبي لتطبيقات الغواصات.
- حالة الخدمة: الأساس القديم / الاستبدال → يجب على مشاريع البناء الجديدة الحالية مراجعة CB 887-2007 أو أي معيار آخر قابل للتطبيق.
- قطر السلسلة: سلسلة قديمة من 28 إلى 57 مم ← تأكيد الحجم الأصلي الدقيق وهندسة نهاية السلسلة.
- مقاومة الماء: المرجع القياسي الحالي البالغ 0.4 ميجاباسكال لضغط الماء الثابت ← نطاق الاختبار القديم، ووقت الانتظار، والقبول يجب ذكره في الطلب.
- الآلية: برغي شبه منحرف ومنزلق ← تحرير يدوي يتم التحكم فيه من خلال دوران العمود.
- واجهة التثبيت: سيتم تأكيدها → قم بتوفير GA المعتمد وتفاصيل الحدود واتجاه التشغيل والتخليص المتاح.
- المواد: التجميع متعدد المواد ← تتطلب درجات المكونات والبدائل تأكيدًا معتمدًا لقائمة مكونات الصنف.
- المعالجة السطحية: أسطح الاحتكاك المشحمة + طبقة واقية محددة ← يتبع الطلاء النهائي نظام المشروع المعتمد.
- متطلبات الشهادة: وفقًا للعقد ← شهادة الصانع، أو مستندات المواد، أو تقرير الاختبار، أو شاهد الفصل، أو موافقة السلطة التي سيتم تأكيدها قبل عرض الأسعار.
كيف يعمل
يتم توصيل سلسلة المرساة بخطاف التحرير ← أجزاء القفل وآلية المسمار تحافظ على الخطاف في الحالة الطبيعية ← يقوم المشغل بإدارة العمود / العجلة اليدوية في اتجاه التحرير المحدد ← يقوم المسمار شبه المنحرف بتشغيل شريط التمرير وفصل الخطاف ← يتم تحرير سلسلة المرساة وفقًا لإجراءات التشغيل المعتمدة ← يتم فحص المجموعة وصيانتها وإعادة ضبطها بعد التشغيل
التطبيقات
أنظمة مرساة الغواصات القديمة | مشاريع الإصلاح والإحلال | ترتيبات تحرير سلسلة المرساة المقاومة للماء التي يتم التحكم فيها بالرسم | مجموعات الغيار المطابقة لتركيبات CB 887-1977 الأصلية
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش من طرف ثالث وفقًا للعقد ونطاق الفحص المعتمد ومتطلبات تتبع المواد وإجراءات قبول الفئة أو السلطة. لا يتم تضمينها بشكل افتراضي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع. متاح عند الطلب ويخضع لمتطلبات المشروع وموافقة الفئة / السلطة.
الرسم والصور
التعليمات
س 1: هل CB 887-1977 مناسب لناقلات البضائع السائبة أو الناقلات أو السفن التجارية العادية الأخرى؟
ج1: ليس بالنطاق المذكور للمعيار. كان CB 887-1977 مخصصًا فقط لتطبيقات الغواصات. يجب أن يستخدم مشروع السفينة التجارية الترتيب المعتمد من مصمم السفينة ويؤكد معيارًا مناسبًا، مثل CB/T 4219-2013 لبعض أدوات إطلاق المرساة البسيطة للسفن الصغيرة والمتوسطة أو CB/T 3143-2013 لأجهزة إطلاق السلسلة الأكبر حجمًا، حيثما ينطبق ذلك.
س2: ما الذي تغير في CB 887-2007 مقارنة بـ CB 887-1977؟
ج2: حل إصدار 2007 محل المعيار القديم، وأضاف نوعًا غير مانع للماء، وأزال الأحجام القديمة 43 / 49 / 53 / 57 مم، وغير 31 مم إلى 32 مم، وأضاف متطلبات كمية لمنع تسرب الماء وطريقة اختبار. يجب الاتفاق على المراجعة الصحيحة قبل الاقتباس.
س 3: ما هي المعلومات الضرورية لعرض أسعار بديل؟
A3: قم بتوفير النموذج الأصلي أو لوحة الاسم، وقطر السلسلة، والرسم المعتمد، وصور جانب التثبيت والتشغيل، ومتطلبات الحدود المقاومة للماء، وضغط الاختبار ونطاق الشاهد، ومتطلبات المواد/الطلاء، والكمية، والوجهة، وجدول التسليم.
