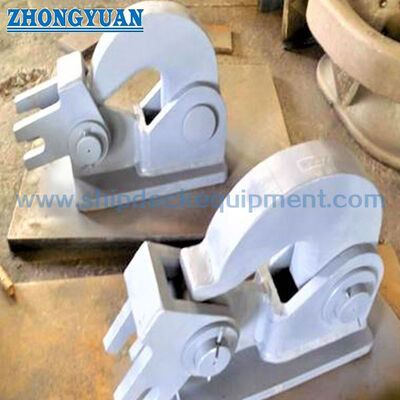

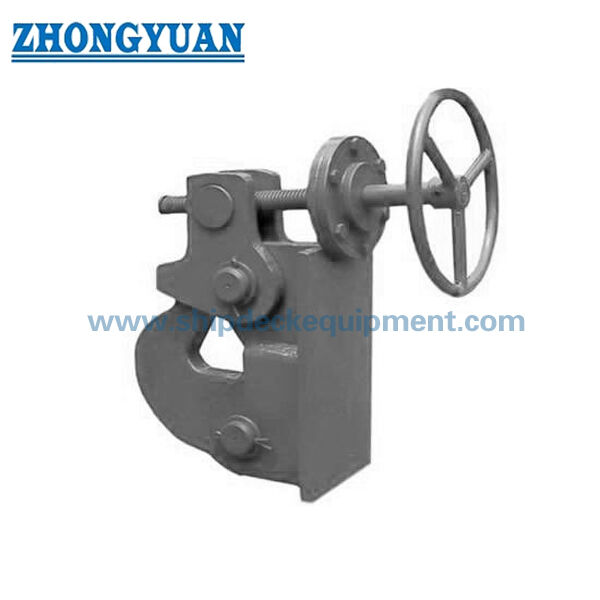

محرر سلسلة المرساة من النوع اللولبي | CB 289-81 مشبك كابل مقاوم للماء لحاجز خزان السلسلة

عازل سلاسل المرساة من نوع المسمار CB 289-81 عقدة كابلات محصنة للماء

لمحة عامة عن المنتج

أداة إطلاق سلسلة المرساة من نوع البراغي CB 289-81 ، والتي يشار إليها أيضًا باسم عقدة الكابل أو أداة إطلاق كابل المرساة ،يستخدم لتأمين الرابط النهائي لسلسلة الارتكاز والسماح بإطلاق خاضع للرقابة عند الضرورةيمكن ترتيبها على سطح السفينة، على الجدار، أو في حدود خزانة سلسلة المرساة وفقًا لتصميم السفينة ومساحة التثبيت ومتطلبات الصمود والترتيب التشغيلي.

تغطي هذه المسمار الكابل المضغوط بالمسمار قطر السلسلة الاسمي يتراوح من 25 ملم إلى 122 ملم على أساس جدول المعلمات الموردة، ويقال عن سلاسل المرساة من الدرجة 2 والدرجة 3.محطات الإصلاح، أصحاب السفن، والمشترين الهندسة، والنقاط التأكيد الرئيسية هي حجم السلسلة، صفة سلسلة المرساة، وضعية التثبيت، اختبار وظيفة الصمود المائي،حماية السطح، نطاق الشهادة، وما إذا كان رسم المشروع يتطلب CB 289-81 أو أي مراجعة أخرى مؤكدة.

مواصفات سريعة

• نوع المنتج: جهاز إطلاق سلسلة المرساة من نوع المسمار / مقبض الكابل → يضمن وصلة نهاية سلسلة المرساة ويدعم الإفراج عن السيطرة وفقًا لإجراءات الوعاء.
• المعيار الفني: CB* 289-81 كما تم توفيره → يجب تأكيد المراجعة الدقيقة للمعيار إذا كانت وثيقة المشروع تشير أيضًا إلى CB* 289-91.
• نطاق قطر السلسلة الاسمية: 25 ملم إلى 122 ملم → يغطي عدة أحجام سلاسل المرساة للسفن الصغيرة والمركبات الجاذبة والقوارب العاملة والسفن الداخلية وغيرها من أنواع السفن عندما تتطابق رسالة السفينة.
• درجة السلسلة المطبقة: يجب التحقق من درجة السلاسل المرساة من الدرجة 2 والدرجة 3 → درجة السلسلة وأبعاد الرابط النهائي قبل الاختيار.
• موقع التثبيت: سطح السفينة، الحاجز، أو حدود خزانة سلسلة المرساة → يجب تأكيد هيكل التثبيت، والمساحة المجانية للعمل، والحدود الصلبة للماء عن طريق الرسم.
• التشغيل: الترتيب الميكانيكي الذي يتم تشغيله بواسطة المسمار → مصمم للعمل الدواري العملي وتشغيل الإفراج / التثبيت الموثوق به عند التثبيت والصيانة بشكل صحيح.
• متطلبات الصمود: يتم تحديد اختبار وظيفة الصمود → يجب أن تتبع طريقة الاختبار والضغط والوقت ومعايير القبول متطلبات المشروع أو الفئة.
• المادة والتشطيب: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ ، مع Sa 2.5 التفجير + البرايمر محل الايبوكسي ، التصبغ ، أو المعالجة السطحية المخصصة المتاحة وفقًا للطلب.

المعلمات التقنية الرئيسية

أبعاد اختيار الصفحة الرئيسية لـ CB 289-81 عازل سلسلة المرساة من نوع المسمار. الأبعاد بالميليمترات ما لم ينص على خلاف ذلك.يتم الاحتفاظ بطاولة الأبعاد الكاملة المقدمة في قسم المرجعية الهندسية.

دليل الاختيار والتحقيق

الخطوة 1: تأكيد اسم المنتج والمرجع القياسي: نوع المسمار سلسلة الارتكاز المفتوحة / مقبض الكابل، CB 289-81 أو التعديل المحدد بالضبط في المشروع.

الخطوة 2: تأكيد نطاق قطر سلسلة المرساة الاسمية، ودرجة السلسلة، وترتيب الرابط النهائي / النهاية المريرة وفقًا لمواصفات سلسلة المرساة للسفينة.

الخطوة الثالثة: تأكيد موقع التثبيت: سطح السطح أو الحائط أو حدود خزانة السلسلة، بما في ذلك المساحة المتاحة واتجاه التشغيل وموقف الافتتاح والحدود الصلبة.

الخطوة 4: تأكيد متطلبات المواد: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ أو الصف الفولاذي المحدد الآخر، مع أي متطلبات شهادة المواد.

الخطوة 5: تأكيد معالجة السطح وحماية التآكل: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، التشطيب المسال ، نظام الطلاء النهائي ، أو المعالجة السطحية المخصصة.

الخطوة 6: تأكيد نطاق التفتيش والشهادة قبل الاقتراح: اختبار وظيفة محصنة للماء ، شهادة المصنع ، شهادة المواد ، فئة التفتيش ، أو تفتيش الشهود إذا لزم الأمر.

الخطوة 7: قدم الكمية، ونوع السفينة، ورسم التثبيت أو صورة مرجعية، وجهة التسليم، والوقت المطلوب للتسليم، وأي متطلبات جمعية التصنيف.

الهيكل

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

ميزات التصميم والتركيب والجودة

• يدعم الهيكل الذي يتم تشغيله عن طريق المسمار التثبيت الميكانيكي التدريجي وافراج عن وصلة نهاية سلسلة المرساة ، وهو أمر مفيد حيث يتطلب ترتيبًا بسيطًا وقويًا وقابلًا للخدمة.
• يمكن ترتيب التثبيت على سطح السفينة أو مواقع الجدران عندما تدعمها رسمة السفينة ؛ تفاصيل التثبيت ، والتعزيز ،والحدود الصلبة للماء يجب أن يتم التحقق من قبل حوض بناء السفن أو مكتب التصميم.
• تتراوح الأحجام المقدمة من 25 ملم إلى 122 ملم قطر السلسلة مما يسمح باختيار عقدة الكابلات لأحجام مختلفة من السفن ، بما في ذلك القوارب الصغيرة والمركبات الرافعة وقوارب العمل وسفن الخدمة ،والسفن الداخلية عندما تتطابق مواصفات السلسلة.
• يتم سرد اختبار وظيفة الصمود المائي في المواصفات المقدمة ، مما يجعل تصميم الختم وواجهة التثبيت نقاط شراء وتفتيش مهمة.
• تتيح خيارات الصلب C-Mn والصلب المقاوم للصدأ للمشتري مطابقة بيئة التآكل وتوقعات الصيانة ونظام طلاء السفينة وميزانية المشروع.
• يجب التحقق من مساحات الاتصال بالدوار والمسمار للتشغيل السلس بعد التصنيع ومعالجة السطح والتجميع النهائي لتجنب الجهد التشغيلي المفرط.
• يمكن ترتيب المعالجة السطحية باعتبارها Sa 2.5 التفجير مع البرايمر محل الايبوكسي ، التصبغ ، أو الطلاء المخصص وفقًا لمواصفات طلاء المشروع.

سمات مخصصة

• القياسية: CB 289-81 كما تم توفيرها → استخدم هذه المرجعية عندما تتطلب مواصفات حوض بناء السفن أو مالك السفن هذا جهاز إطلاق المسامير من نوع المسمار.
• اسم المنتج: نوع المسمار لسلسلة مرساة / عقدة الكابل → تستخدم لتثبيت وإطلاق وصلة نهاية سلسلة المرساة ، وليس لخدمة الرفع.
• القطر الاسمي للسلسلة: 25 ∼ 122 ملم → اختر حسب قطر السلسلة الفعلي والرسومات.
• درجة سلسلة المرساة: الدرجة 2 / الدرجة 3 → يجب تأكيد درجة السلسلة وأبعاد الرابط النهائي قبل التصنيع.
• التثبيت: حدود سطح السفينة / الحاجز / خزانة السلسلة → واجهة التثبيت والمنطقة الخام يجب أن تتبع رسم ترتيب السفينة.
• التشغيل: الإفراج الميكانيكي بواسطة المسمار → يجب تأكيد تخطيط مقبض التشغيل أو قضيب التشغيل عن بعد وفقًا لتصميم الوعاء.
• وظيفة الوقاية من الماء: الاختبار المطلوب وفقًا للمواصفات المقدمة → طريقة الاختبار ومعايير القبول التي سيتم تأكيدها من خلال متطلبات المشروع.
• المواد: الفولاذ C-Mn أو الفولاذ المقاوم للصدأ → يجب تأكيد الصف الدقيق ونطاق الشهادة قبل الطلب.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، مصقول ، أو مخصصة → النهاية النهائية تتبع متطلبات حماية المشروع من التآكل.
• متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد موافقة الفئة وتفتيش الشهود ومستوى الشهادة قبل العرض.

كيف يعمل

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

التطبيقات

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، ومتطلبات الاختبار الصلب للماء ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

السؤال 1: كيفية اختيار جهاز إطلاق سلسلة المرساة المناسب CB 289-81؟

ج1: حدد النموذج حسب قطر سلسلة المرساة الاسمية، ودرجة السلسلة، وترتيب الرابط النهائي، وموقع التثبيت، والمساحة المطلقة للعمل، ورسم الوعاء.الجدول المقدم يغطي قطر السلسلة يتراوح من 25 إلى 122 مم.

السؤال 2: هل يمكن تركيب هذا المقبض على كل من سطح السفينة ومواقع الجدران؟

A2: يمكن ترتيبها على مواقع سطح السفينة أو الجدران عندما يدعم تصميم السفينة واجهة التثبيت والحدود الصلبة للماء. يجب أن يؤكد حوض بناء السفن أو مكتب التصميم التعزيز ،موقع الافتتاح، توجيه التشغيل، ومتطلبات التفتيش.

السؤال 3: هل تتوفر شهادات الفئة تلقائيًا مع كل طلب؟

A3: لا. الشهادات ذات الصلة بالفئة، تفتيش الشهود، تتبع المواد،يجب تأكيد وثائق الاختبار الصلبة للماء قبل الاقتراح وترتيبها وفقا لمتطلبات المشروع وإجراءات الموافقة على الفئة.
