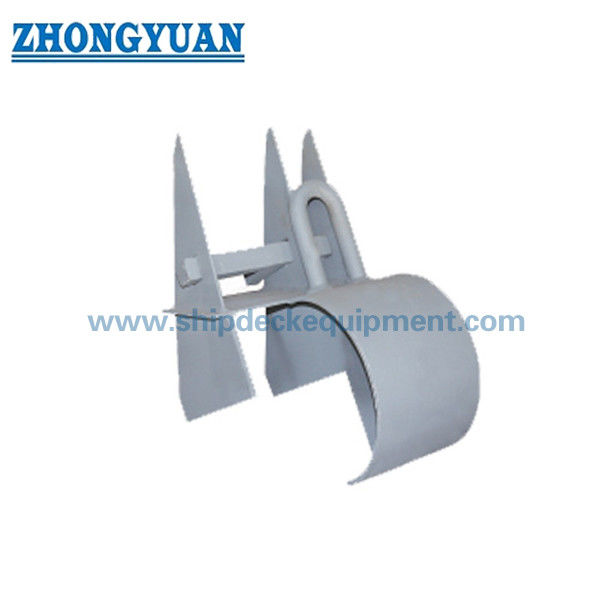

17 ′′37 ملم رادع سلسلة المرساة للسفن الداخلية والصغيرة نوع بسيط، CB 531-66
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | CB531-66 | قطر السلسلة الاسمية: | 17 ملم إلى 37 ملم |
|---|---|---|---|
| مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. | ||
| إبراز: | CB531-66 أداة تحرير المرساة البسيطة,أداة تحرير المرساة البسيطة CB531-66,CB531-66 معدات إرساء السفن |
||
منتوج وصف
17-37 مم مُحرر جنزير مرساة للسفن الداخلية والسفن الصغيرة | نوع بسيط، CB 531-66 | مشبك كابل
نظرة عامة على المنتج
مُحرر جنزير المرساة البسيط CB 531-66 هو جهاز إطلاق مشبك كابل جنزير مدمج يُستخدم في ترتيب جنزير المرساة للسفن الداخلية، والسفن الصغيرة، وقوارب العمل، والتطبيقات البحرية الصغيرة المماثلة. يتم اختياره حسب القطر الاسمي لجنزير المرساة وهو مخصص لتثبيت حجم جنزير المرساة المطابق في الترتيب العادي والسماح بإطلاق الجنزير عند تشغيل جهاز الإطلاق.
هذا النوع البسيط مناسب حيث تتطلب السفينة تركيبًا بسيطًا لإطلاق جنزير المرساة مع سهولة التركيب، وتشغيل بسيط، ونطاق حجم من 17 مم إلى 37 مم قطر جنزير اسمي. يجب تأكيد المواد، والمعالجة السطحية، وواجهة التركيب، ونطاق الشهادة، وأي تفاصيل مخصصة وفقًا لرسم السفينة ومتطلبات المشروع.
مواصفات سريعة
- نوع المنتج: مُحرر جنزير مرساة بسيط / إطلاق مشبك كابل جنزير → تركيب إطلاق جنزير مرساة مدمج لترتيبات جنزير المرساة للسفن الصغيرة.
- المعيار: CB 531-66 → مرجع لاختيار الطراز، ونطاق قطر الجنزير الاسمي، والأبعاد الرئيسية.
- القطر الاسمي للجنزير: 17-37 مم → يغطي أربع مجموعات حجم مُوردة لجنزير المرساة للسفن الصغيرة والداخلية.
- درجة الجنزير المطبقة: جنزير مرساة من الدرجة 2 والدرجة 3 → تأكيد درجة الجنزير الفعلية والشهادة قبل الطلب.
- خيارات المواد: فولاذ C-Mn أو فولاذ مقاوم للصدأ → اختر وفقًا لبيئة التآكل، ومواصفات السفينة، والميزانية.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من برايمر ورشة الإيبوكسي، أو مجلفن، أو تشطيب مخصص → يجب أن يتطابق الطلاء مع متطلبات صيانة السفينة والحماية من التآكل.
- الوزن التقريبي: 8.93-36.88 كجم → مفيد للاقتباس، والتعامل مع التركيب، والتعبئة، وتقدير الشحن.
- تركيز التطبيق: السفن الداخلية والسفن الصغيرة → سهولة التركيب والتشغيل هي مزايا الاختيار الرئيسية.
المعلمات الفنية الرئيسية
|
قطر الكابل مم |
طول | طول 1 | عرض | عرض 1 | عرض 2 | عرض 3 | ارتفاع 1 | ارتفاع 2 | ارتفاع 3 | ارتفاع 4 | نصف القطر | سمك 1 | سمك 2 | سمك 3 | قطر | الوزن كجم تقريبًا |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد مُحرر جنزير المرساة البسيط CB 531-66 واختيار مجموعة الحجم وفقًا للقطر الاسمي للجنزير: 17-19، 22-25، 28-31، أو 34-37 مم.
الخطوة 2: تأكيد درجة جنزير المرساة، عادةً الدرجة 2 أو الدرجة 3 وفقًا للمواصفات المقدمة، وتقديم رسم الجنزير أو الشهادة إذا كانت متاحة.
الخطوة 3: تأكيد نوع السفينة وموضع التطبيق، خاصة للسفن الداخلية، والسفن الصغيرة، وقوارب العمل، والبارجات، أو مشاريع استبدال الإصلاح.
الخطوة 4: تأكيد متطلبات المواد: فولاذ C-Mn، فولاذ مقاوم للصدأ، أو مادة خاصة سيتم تأكيدها وفقًا لمواصفات المشروع.
الخطوة 5: تأكيد المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة الإيبوكسي، أو تشطيب مجلفن، أو طلاء مخصص وفقًا لمتطلبات حماية السفينة من التآكل.
الخطوة 6: تأكيد نطاق الشهادة، والكمية، ووجهة التسليم، ووقت التسليم المطلوب، ورسم التركيب، وصورة المنتج إذا كان الطلب للاستبدال.
الهيكل
جسم تثبيت الجنزير | سطح ملامسة الجنزير | آلية إطلاق بسيطة | قاعدة / واجهة تركيب سيتم تأكيدها | ترتيب التشغيل سيتم تأكيده | تشطيب مطلي، مجلفن، أو من الفولاذ المقاوم للصدأ
مزايا إطلاق وتركيب جنزير المرساة
- التكوين البسيط مناسب للسفن الداخلية والسفن الصغيرة حيث يكون الترتيب المدمج، وسهولة التشغيل، والتركيب المباشر مهمًا.
- أربع مجموعات قطر جنزير اسمي من 17 مم إلى 37 مم تجعل المنتج مناسبًا لبناء السفن الصغيرة وطلبات الاستبدال.
- يجب أن تكون منطقة ملامسة الجنزير مصقولة لتقليل التلامس الحاد المحلي مع وصلات جنزير المرساة أثناء التثبيت والإطلاق.
- فولاذ C-Mn مناسب لتطبيقات المعدات البحرية الشائعة، بينما يمكن مناقشة الفولاذ المقاوم للصدأ عند تحديد مقاومة تآكل أعلى أو متطلبات سفينة محددة.
- التفجير Sa 2.5 مع برايمر ورشة الإيبوكسي مناسب كتحضير أساسي للحماية من التآكل؛ يمكن اختيار المعالجة السطحية المجلفنة أو المخصصة وفقًا لمتطلبات المشروع.
- يجب تأكيد نطاق الشهادة والفحص قبل الإنتاج، لأن فحص التصنيف، وتتبع المواد، وفحص الشهود يعتمد على السفينة ومتطلبات الطلب.
سمات مخصصة
- المعيار: CB 531-66 → استخدم عندما يدعو رسم السفينة أو مواصفات حوض بناء السفن إلى هذا المعيار البسيط لمُحرر جنزير المرساة.
- نوع المنتج: مُحرر جنزير مرساة بسيط → جهاز إطلاق مشبك كابل جنزير مدمج لترتيبات جنزير المرساة.
- القطر الاسمي للجنزير: 17-37 مم → اختر الصف الصحيح وفقًا لقطر جنزير المرساة الفعلي.
- درجة الجنزير المطبقة: الدرجة 2 / الدرجة 3 → تأكيد شهادة الجنزير ومتطلبات المشروع المطابقة قبل الطلب.
- المادة: فولاذ C-Mn / فولاذ مقاوم للصدأ → يجب تأكيد درجة المادة النهائية وفقًا لمواصفات الطلب.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة الإيبوكسي / مجلفن / مخصص → يتبع الطلاء النهائي متطلبات المشروع أو السفينة.
- سفينة التطبيق: السفن الداخلية والسفن الصغيرة → مناسبة لترتيبات جنزير المرساة المدمجة واحتياجات استبدال الإصلاح.
- التركيب: ترتيب تركيب بسيط → يجب تأكيد التفاصيل الدقيقة للتركيب، والمسامير، واللحام، والهيكل المحيط بواسطة الرسم.
- متطلبات الشهادة: متاحة وفقًا لمتطلبات المشروع → يجب تأكيد شهادة التصنيف ونطاق الفحص قبل الاقتباس.
كيف يعمل
يتم توجيه جنزير المرساة إلى المُحرر → يتم وضع الجنزير في مقعد المشبك / الإطلاق → يتم تثبيت حجم الجنزير المحدد في الترتيب العادي → يقوم الطاقم بتشغيل جهاز الإطلاق البسيط عند الحاجة إلى إطلاق الجنزير → حجم الجنزير الصحيح، والتركيب، والفحص، وإجراء التشغيل تدعم الاستخدام الآمن.
التطبيقات
السفن الداخلية | السفن الصغيرة | قوارب العمل | البارجات | قوارب الخدمة | ترتيبات جنزير المرساة | مشاريع البناء الجديدة | مشاريع الإصلاح والاستبدال
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.
الرسومات والصور
الأسئلة الشائعة
س1: كيف يجب اختيار الحجم الصحيح لمُحرر جنزير المرساة البسيط CB 531-66؟
ج1: اختر الحجم وفقًا للقطر الاسمي لجنزير المرساة. يغطي الجدول المقدم مجموعات قطر جنزير 17-19، 22-25، 28-31، و 34-37 مم. يجب أيضًا التحقق من رسم السفينة ودرجة الجنزير الفعلية قبل الطلب.
س2: هل هذا المنتج مناسب للسفن الداخلية والسفن الصغيرة؟
ج2: نعم. بناءً على تركيز المنتج المقدم، هذا النوع البسيط مناسب بشكل أساسي للسفن الداخلية، والسفن الصغيرة، وقوارب العمل، والبارجات، وترتيبات جنزير المرساة المدمجة المماثلة. بالنسبة للسفن الأكبر أو متطلبات الأحمال الخاصة، يجب التحقق من الترتيب مقابل رسم السفينة ومتطلبات التصنيف.
س3: ما هي المعلومات المطلوبة قبل الاقتباس؟
ج3: يرجى تأكيد المعيار، والقطر الاسمي للجنزير، ودرجة الجنزير، والمادة، والمعالجة السطحية، والكمية، ومتطلبات الشهادة، ورسم التركيب أو صورة الاستبدال، ووجهة التسليم، ووقت التسليم المطلوب.
