مشبك كابل سلسلة مرساة قابل للفصل لخزان السلسلة | JIS F 2025 النوع أ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2025-1992 | يكتب: | النوع أ، النوع القابل للفصل |
|---|---|---|---|
| قطر السلسلة الاسمية: | 52 ملم إلى 120 ملم | مواد: | C-Mn الصلب والفولاذ المقاوم للصدأ |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| إبراز: | JIS F2025 محرّر مرساة نوع القابس,محرّر مرساة من نوع القابس القابل للفصل,JIS F2025-1992 معدات إرساء السفن |
||
منتوج وصف
مشبك كابل مرساة قابل للفصل لخزان السلسلة | JIS F 2025 النوع A
نظرة عامة على المنتج
مشبك الكابل القابل للفصل من النوع A JIS F 2025 هو تركيب لخزان السلسلة يستخدم لتأمين نهاية سلسلة المرساة في حاجز خزان السلسلة. يوفر قابس / غطاء ودبوس قابل للفصل وسيلة محكومة لتحرير اتصال السلسلة عندما تتطلب إجراءات التخلي عن الطوارئ المعتمدة ترك سلسلة المرساة. إنه ليس سدادة سلسلة سطح، أو تركيب رفع، أو مكون سحب، أو جهاز مناولة مرساة روتيني.
تتبع البيانات البعدية المقدمة معيار JIS F 2025:1992. JIS F 2025:2021 هو الإصدار النشط الحالي، لذلك يجب على طلبات البناء الجديد والطلبات المتعلقة بالتصنيف تأكيد الإصدار الحاكم قبل تقديم عرض الأسعار. يجب أن يعتمد الاختيار على قطر سلسلة المرساة الاسمي، ودرجة السلسلة، وأساس الحمل للمشروع، وهندسة حاجز خزان السلسلة، والوصول إلى التحرير، وواجهة اللحام، ومتطلبات الختم، ونظام الطلاء، ونطاق الفحص المطلوب.
مواصفات سريعة
- وظيفة المنتج: تأمين نهاية سلسلة المرساة في خزان السلسلة &rarr؛ يوفر اتصالاً محددًا عند حاجز خزان السلسلة وترتيب تحرير قابل للفصل.
- المعيار والنوع: JIS F 2025 النوع A قابل للفصل &rarr؛ النوع A هو التكوين القابل للفصل؛ النوع B هو التكوين الثابت.
- إصدار المعيار: أبعاد 1992 مقدمة؛ إصدار 2021 هو الحالي &rarr؛ تأكيد العقد ورسم السفينة ومتطلبات التصنيف قبل الإنتاج.
- نطاق الحجم الاسمي: 52 إلى 120، بما في ذلك الحجم الاسمي 73 &rarr؛ يغطي أقطار سلاسل المرساة المطبقة من 50-52 مم إلى 114-120 مم.
- الكتلة التقريبية: 40.5 إلى 274 كجم &rarr؛ ذات صلة بالمناولة وتخطيط تركيب الحاجز والتعبئة وتقدير الشحن.
- أساس المواد القياسي: جسم SS400 مع فولاذ خاص بالمكونات، نحاس، حشية، حشو، ومواد تثبيت &rarr؛ يتطلب الفولاذ المقاوم للصدأ أو المواد البديلة رسم مشروع معتمد.
- التركيب: ملحوم بحاجز خزان السلسلة &rarr؛ يسمح المعيار بمطابقة الجسم مع سطح تركيب منحني عند الحاجة.
- الختم والاختبار: يجب أن يدعم أداء الحشية والحشو واجب الختم المحدد &rarr؛ يجب تأكيد ضغط اختبار مقاومة الماء للتجميع المكتمل ومعايير القبول من قبل المشروع.
المعلمات الفنية الرئيسية
| رقم اسمي. | قطر سلسلة المرساة المطبق (مم) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
الوزن (كجم) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد الإصدار القياسي الحاكم، وتكوين النوع A القابل للفصل، والتسمية مثل JIS F 2025 A52.
الخطوة 2: تأكيد قطر سلسلة المرساة الاسمي، ودرجة السلسلة، وبيانات شهادة السلسلة، وما إذا كان الطلب للبناء الجديد أو استبدال مشبك كابل موجود.
الخطوة 3: توفير ترتيب خزان السلسلة، وسمك / انحناء الحاجز، وواجهة التركيب الملحومة، وتفاصيل التعزيز، واتجاه السلسلة، والوصول التشغيلي المتاح.
الخطوة 4: تأكيد جدول المواد للجسم، والغطاء، والدبوس، والسدادة، والمثبتات، والحشية، والحشو، وأجزاء التثبيت، وأي متطلبات للفولاذ المقاوم للصدأ أو مواد خاصة.
الخطوة 5: تأكيد المعالجة السطحية، واجب الختم، أي اختبار وظيفة مقاومة للماء، إجراء التحرير / إعادة الضبط، نقاط الفحص، وما إذا كان مقبض الغطاء مطلوبًا.
الخطوة 6: تأكيد الكمية، نطاق الشهادة والتصنيف، وجهة التسليم، وقت التسليم المطلوب، الرسم المعتمد، صور المنتج الحالي، ومتطلبات التعبئة.
الهيكل
جسم SS400 | غطاء / قابس قابل للفصل | مجموعة الدبوس والسدادة | غدة الحشو | الحشية والحشو | دبوس التثبيت والسلسلة | مسامير ملولبة وصواميل | واجهة حاجز خزان السلسلة الملحومة | مقبض غطاء اختياري
مزايا تركيب خزان السلسلة والجودة
- النوع A هو تكوين JIS القابل للفصل، مما يسمح بتحرير اتصال النهاية السفلية تحت إجراء سفينة محكوم بدلاً من البقاء ثابتًا بشكل دائم.
- يجب مطابقة هندسة الجسم مع حاجز خزان السلسلة؛ حيث يكون سطح التركيب منحنيًا، يسمح المعيار بتكييف الجسم مع سطح التركيب.
- يجب فحص محاذاة الدبوس والسدادة والغطاء وغدة الحشو والبرغي الملولب وأجزاء التثبيت معًا حتى لا يتأثر شوط التحرير وحالة إعادة التجميع بتشوه التصنيع.
- يدعم جدول المواد المكون من مكونات تحكمًا منفصلاً في الجسم الهيكلي، والأجزاء القابلة للإزالة، والمثبتات النحاسية، والحشية، والحشو، وعناصر الأسلاك / السلاسل الاحتياطية.
- حالة الحشية والحشو مهمة لواجب الختم المحدد. يجب أن تتبع أداء المواد، وفترة الاستبدال، وضغط الاختبار، ومعايير القبول مواصفات المشروع المعتمدة.
- يجب فحص واجهة الحاجز الملحومة وهيكل السفينة المحيط بها من قبل حوض بناء السفن أو مكتب التصميم لنقل الحمل، والتعزيز المحلي، والوصول، والحماية من التآكل، والفحص.
- يجب فحص وظيفة مشبك الكابل بعد التصنيع والتركيب وفقًا للإجراء المتفق عليه؛ لا ينبغي تمثيله على أنه فرامل رافعة المرساة أو سدادة سلسلة سطح.
سمات مخصصة
- أساس المعيار: أبعاد JIS F 2025:1992 مقدمة / إصدار JIS F 2025:2021 الحالي &rarr؛ تأكيد أي إصدار قابل للتطبيق تعاقديًا.
- النوع: النوع A قابل للفصل &rarr؛ يختلف عن التكوين الثابت من النوع B.
- الحجم الاسمي: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 &rarr؛ اختر حسب قطر سلسلة المرساة الاسمي المطبق.
- تسمية المعيار: JIS F 2025 A + الرقم الاسمي &rarr؛ مثال: JIS F 2025 A52.
- مادة الجسم القياسية: JIS G 3101 SS400 &rarr؛ تتبع مواد المكونات الأخرى جدول المواد القياسي.
- المادة الاختيارية: الفولاذ المقاوم للصدأ أو مادة مخصصة &rarr؛ متاحة فقط بناءً على الرسومات المعتمدة، والتوافق مع التآكل، وإجراء اللحام، وقبول المشروع.
- درجة سلسلة المرساة: سيتم التأكيد عليها &rarr؛ تذكر المعلومات المقدمة بالتناوب حتى الدرجة 2 والدرجة 2 / الدرجة 3، لذلك لا يتم تقديم أي مطالبة بدرجة غير مدعومة.
- المعالجة السطحية: تفجير Sa 2.5 + برايمر ورشة إيبوكسي، تشطيب مجلفن، أو طلاء المشروع &rarr؛ يعتمد النظام النهائي على المواد، وتسلسل اللحام، ومواصفات طلاء السفينة.
- متطلبات الشهادة: متاحة حسب نطاق الطلب &rarr؛ يجب تأكيد شهادة الشركة المصنعة، وتتبع المواد، وفحص التصنيف، ونقاط الشهود قبل تقديم عرض الأسعار.
كيف يعمل
يتم توصيل نهاية سلسلة المرساة بالكابل &rarr؛ يتم تثبيت السلسلة عند حاجز خزان السلسلة أثناء الخدمة العادية &rarr؛ تحتفظ أجزاء التثبيت بترتيب الغطاء / الدبوس القابل للفصل في مكانه &rarr؛ في ظل إجراء طوارئ معتمد، يتم تحرير الأجزاء الاحتياطية والقابلة للفصل في تسلسل محكوم &rarr؛ يتم فحص التجميع وإعادة ضبطه وإعادة ختمه بعد التشغيل.
التطبيقات
خزانات السلاسل | تأمين نهاية سلسلة المرساة | السفن التجارية المتوسطة والكبيرة | سفن البضائع | ناقلات | ناقلات البضائع السائبة | سفن الحاويات | مشاريع البناء الجديدة | مشاريع الاستبدال والتحديث
الشهادات والمزايا
يمكن ترتيب الشهادات ووثائق الفحص وفقًا لمتطلبات المشروع، وتتبع المواد، ونطاق الاختبار المتفق عليه، وإجراءات موافقة جمعية التصنيف. الجمعيات المدرجة ليست مدرجة تلقائيًا مع كل طلب.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

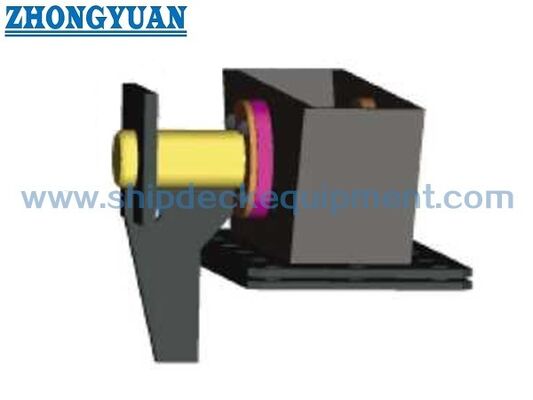

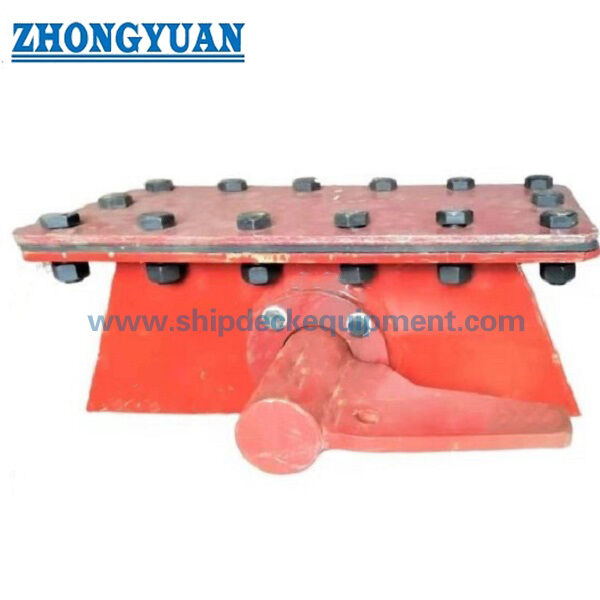

الرسومات والصور
أسئلة وأجوبة
س 1: ما هو الفرق بين JIS F 2025 النوع A والنوع B؟
ج 1: النوع A هو التكوين القابل للفصل والنوع B هو التكوين الثابت. يتم اختيار النوع A حيث يتطلب ترتيب السفينة طريقة محكومة لتحرير اتصال نهاية سلسلة المرساة.
س 2: كيف يجب اختيار الحجم الاسمي الصحيح؟
ج 2: اختر الرقم الاسمي من قطر سلسلة المرساة المطبق وتأكيده مقابل رسم السفينة، ودرجة السلسلة، وهندسة خزان السلسلة، والتركيب الحالي، والوصول إلى التحرير، وإصدار المعيار المعتمد. الجدول هو مرجع لاختيار الأبعاد، وليس إعلانًا عن الحمل الآمن للعمل أو حمل الكسر.
س 3: هل اختبار مقاومة الماء والتوافق مع الدرجة 3 للسلسلة مدرجان كمعيار؟
ج 3: ليس تلقائيًا. يحدد المعيار الحالي أداء الحشية والحشو المتعلق بالختم، ولكن يجب تحديد طريقة اختبار مقاومة الماء للتجميع المكتمل ومعايير القبول من قبل المشروع. تتضارب بيانات درجة السلسلة المقدمة، لذلك يجب تأكيد التوافق مع الدرجة 3 قبل ذكرها في عرض أسعار أو ورقة بيانات.
