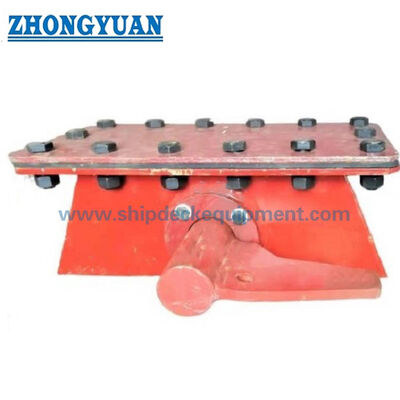

JIS F 2025 من النوع A القابل للفصل نوع التوصيل المرساة سلسلة الكابلات تشابك السفينة معدات الإرساء

عقدة كابل سلاسل مرسومة قابلة للفصل

لمحة عامة عن المنتج

عقدة الكابلات القابلة للفصل من نوع JIS F 2025 A هي عقدة للسلسلة المستخدمة لتثبيت الطرف المرير للسلسلة الراسخة في الحائط.توفر ترتيبها القابل للفصل / الغطاء والدبوس وسيلة خاضعة للرقابة لتحرير اتصال السلسلة عندما يتطلب إجراء التخلي عن الطوارئ المعتمد أن يتم ترك سلسلة المرساةإنه ليس مغلق سلاسل سطح السفينة، أو جهاز رفع، أو مكون سحب، أو جهاز التعامل مع المرساة الروتيني.

بيانات الأبعاد المقدمة تتبع JIS F 2025:1992. JIS F 2025:2021 هي الطبعة النشطة الحالية، لذلك يجب أن تؤكد الطلبات المتعلقة بالبناء الجديد والأوامر ذات الصلة بالفئة الطبعة الحاكمة قبل الاقتباس.يجب أن يستند الاختيار إلى القطر الاسمي للسلسلة الراسخة، درجة السلسلة وقاعدة حمولة المشروع، هندسة الجدار السلسلة-خزانة، الوصول إلى الإفراج، واجهة اللحام، متطلبات الختم، نظام الطلاء، ونطاق التفتيش المطلوب.

مواصفات سريعة

• وظيفة المنتج: التثبيت الحامض للسلسلة الراسخة في خزانة السلسلة → يوفر اتصالًا محددًا في الحائط الوقائي للسلسلة وترتيبًا للانفصال القابل للفصل.
• المعيار ونوعه: JIS F 2025 النوع A النوع القابل للفصل → النوع A هو التكوين القابل للفصل؛ النوع B هو التكوين الثابت.
• الطبعة القياسية: أبعاد عام 1992 تم توفيرها؛ طبعة عام 2021 هي الحالية → تأكيد العقد ورسم السفينة ومتطلبات الفئة قبل الإنتاج.
• نطاق الأحجام الاسمية: 52 إلى 120، بما في ذلك الحجم الاسمية 73 → يغطي قطرات سلاسل المرساة المعمول بها من 50-52 ملم إلى 114-120 ملم.
• الكتلة التقريبية: 40.5 إلى 274 كجم → ذات صلة بالتعامل مع التخطيط لتركيب الحاجز والتعبئة وتقدير الشحن.
• أساس المواد القياسية: جسد SS400 مع الفولاذ المحدد للمكونات ، النحاس ، الصمغ ، التعبئة ، ومواد الاحتفاظ → الفولاذ المقاوم للصدأ أو المواد البديلة تتطلب رسم مشروع معتمد.
• التثبيت: المطاوئ على الجدار الحاجز للسلسلة → يسمح المعيار بتطابق الجسم مع سطح تركيب منحني عند الحاجة.
• الختم والاختبار:يجب أن تدعم أداء الغسيل والتعبئة واجب الختم المحدد → يجب تأكيد أي ضغط اختبار محكم للماء في التجميع المكتمل ومعايير القبول من قبل المشروع.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد الإصدار القياسي القياسي، التكوين القابل للفصل من النوع A، والتسمية مثل JIS F 2025 A52.

الخطوة الثانية: تأكيد قطر سلسلة المرساة الاسمية، ودرجة السلسلة، وبيانات شهادة السلسلة، وما إذا كان الطلب هو لبناء جديد أو استبدال مصراع كابل موجود.

الخطوة الثالثة: توفير ترتيب السلسلة ، سمك الحاجز / انحناء ، واجهة التثبيت المطاومة ، تفاصيل التعزيز ، اتجاه السلسلة ، والوصول إلى التشغيل المتاح.

الخطوة الرابعة: تأكيد جدول المواد للجسم، الغطاء، الدبوس، السدادة، مصاصات، غطاء، التعبئة، أجزاء الاحتفاظ، وأي حاجة الفولاذ المقاوم للصدأ أو المواد الخاصة.

الخطوة 5: تأكيد معالجة السطح، واجب الختم، أي اختبار وظيفة محكمة للماء، وإجراءات الإفراج / إعادة ضبط، نقاط التفتيش، وما إذا كان مطلوبا مقبض غطاء.

الخطوة السادسة: تأكيد الكمية والشهادة والفئة ، وجهة التسليم ، وقت التسليم المطلوب ، الرسم المعتمد ، صور المنتج الموجودة ، ومتطلبات التعبئة.

الهيكل

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

تثبيت القفل السلسلة ومزايا الجودة

• النوع A هو تكوين JIS القابل للفصل ، مما يسمح بتفريغ اتصال النهاية المريرة بموجب إجراء وعاء خاضع للرقابة بدلاً من البقاء ثابتًا بشكل دائم.
• يجب أن يكون هندسة الجسم مطابقًا لحاجز الحاجز؛ عندما يكون سطح التثبيت منحنيًا ، يسمح المعيار بتكييف الجسم مع سطح التثبيت.
• يجب التحقق من محاذاة الدبوس والقفاز والغطاء وغدة التعبئة والشفرة والجزء الاحتياطي معًا بحيث لا تتأثر ضربة الإفراج وحالة إعادة التجميع بتشوهات التصنيع.
• يدعم جدول المواد القائم على المكونات التحكم المنفصل في الجسم الهيكلي، والأجزاء القابلة للإزالة، والأجزاء المثبتة من النحاس، والغسيل، والتعبئة، ومواد الأسلاك / سلسلة الاحتفاظ.
• حالة غسيل وتعبئة مهمة لوظيفة الختم المحددة.ومعايير القبول يجب أن تتبع مواصفات المشروع المعتمدة.
• يجب أن يتم فحص واجهة الحاجز المصفح وهيكل السفينة المحيطة بها من قبل حوض بناء السفن أو مكتب التصميم لنقل الحمولة والتعزيز المحلي والوصول وحماية التآكل والتفتيش.
• يجب أن يتم فحص وظيفة عقدة الكابل بعد تصنيعها وتثبيتها وفقًا للإجراءات المتفق عليها ؛ يجب ألا يتم تمثيلها كفرامل رباعي رباعي أو سدادة سلسلة سطح السفينة.

سمات مخصصة

• القاعدة القياسية: JIS F 2025:1992 الأبعاد المقدمة / JIS F 2025:2021 الإصدار الحالي → تأكيد الإصدار الذي ينطبق تعاقديًا.
• النوع: النوع A قابل للفصل → مختلف عن التكوين الثابت النوع B.
• الحجم الاسمي: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → اختر حسب القياس الاسمي للسلسلة الراسخة.
• التسمية القياسية: JIS F 2025 A + الرقم الاسمي → مثال: JIS F 2025 A52.
• مادة الجسم القياسية: JIS G 3101 SS400 → مواد المكونات الأخرى تتبع جدول المواد القياسية.
• المواد الاختيارية: الفولاذ المقاوم للصدأ أو المواد المخصصة → متوفرة فقط مع مراعاة الرسومات المعتمدة ، والتوافق مع التآكل ، وإجراءات اللحام ، وقبول المشروع.
• درجة سلسلة المرساة: يجب تأكيدها → المعلومات المقدمة تقول بالتناوب حتى الدرجة 2 والدرجة 2 / الدرجة 3 ، لذلك لا يتم تقديم أي ادعاء غير مدعوم بالدرجة.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي ، التشطيب المسال ، أو طلاء المشروع → النظام النهائي يعتمد على المواد ، تسلسل اللحام ، ومواصفات طلاء الوعاء.
• متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب تأكيد شهادة الشركة المصنعة ، ويمكن تتبع المواد ، وفحص الفئة ، ونقاط الشهود قبل الاقتراح.

كيف يعمل

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure، يتم إطلاق أجزاء الاحتفاظ والمفتوحة في تسلسل خاضع للرقابة → يتم فحص الجمع وإعادة تعيين وإعادة الختم بعد التشغيل

التطبيقات

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

الشهادات والمزايا

يمكن ترتيب الشهادات ووثائق التفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، ونطاق الاختبار المتفق عليه ، وإجراءات الموافقة على جمعية التصنيف.الجمعيات المدرجة لا يتم تضمينها تلقائيًا في كل أمر.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

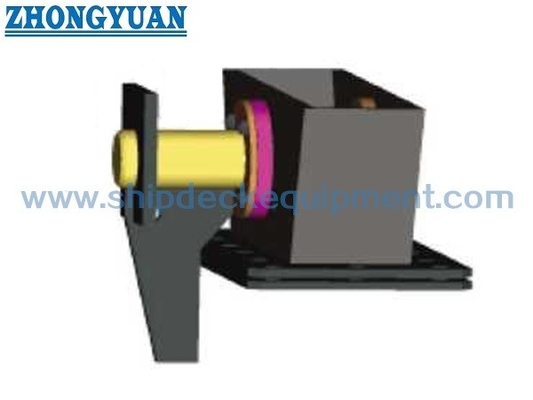

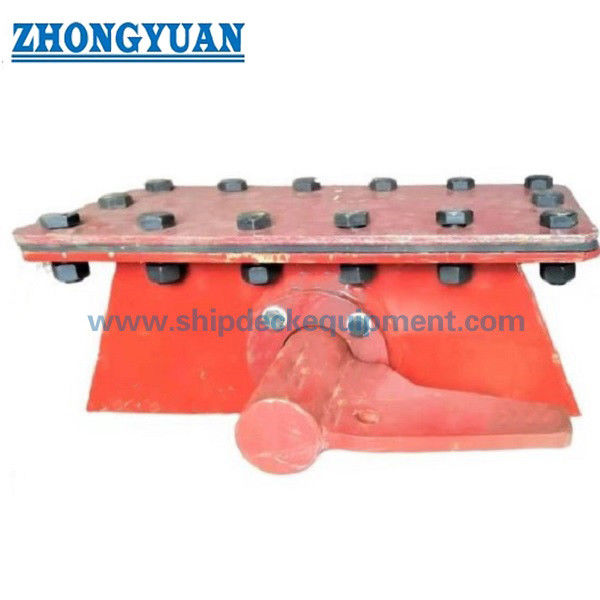

الرسم والصور

الأسئلة الشائعة

س1: ما هو الفرق بين JIS F 2025 النوع A والنوع B؟

A1: النوع A هو التكوين القابل للفصل ونوع B هو التكوين الثابت.يتم اختيار النوع A عندما يتطلب ترتيب الوعاء طريقة خاضعة للسيطرة لتحرير اتصال السلسلة الراسخة.

س2: كيف يجب اختيار الحجم الاسمي الصحيح؟

A2: حدد الرقم الاسمي من قطر سلسلة المرساة المعمول به وتأكيده من خلال رسم السفينة، ودرجة السلسلة، والهندسة القائمة على السلسلة، والتركيب القائم، والوصول إلى الإفراج،والطبعة القياسية المعتمدةالجدول هو مرجع لتحديد الأبعاد، وليس إعلان SWL أو حمولة الكسر.

السؤال 3: هل يتم تضمين اختبار الصمود للماء والتوافق مع السلسلة من الدرجة 3 كمعيار؟

A3: ليس تلقائياً. يحدد المعيار الحالي أداء التغطية والتعبئة المتعلقة بالختم.ولكن يجب تحديد طريقة الاختبار الصلبة للماء والمعايير القابلة للقبول من قبل المشروعتعارض بيانات الدرجة السلسلة المقدمة ، لذلك يجب تأكيد توافق الدرجة 3 قبل أن يتم ذكرها في اقتباس أو ورقة بيانات.
