JIS F 3410 نوع C من ألواح الصلب ذات الألواح الفولاذية الخاصة بمعدات إرساء السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | جيس F3410-1999 | الأحجام الاسمية: | 0.5-10mm |
|---|---|---|---|
| يكتب: | النوع ج | الحمل المسموح به: | 4.9 إلى 98 كيلو نيوتن |
| مادة: | الفولاذ الطري، الفولاذ المقاوم للصدأ C-Mn تزوير الفولاذ | المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من مادة الايبوكسي التمهيدية |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، رينا، IRS، RS، إلخ | ||
| إبراز: | ألواح عين حبل التزيين من النوع C,ألواح عين حبل التزيين JIS F3410,معدات إرساء القارب JIS F 3410 |
||
منتوج وصف

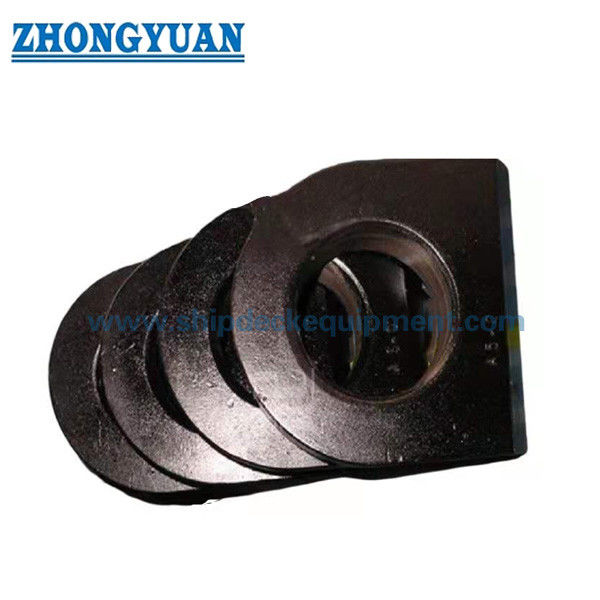

JIS F 3410 نوع C لوحة الصلب لوحة العين لرسو السفن وتثبيت محطة الحبل
نظرة عامة على المنتج
إن لوحة العين الفولاذية JIS F 3410 Type C عبارة عن وصلة توصيل ملحومة على متن السفينة تستخدم لتثبيت أطراف الحبال والأغلال والبكرات ونقاط التعلق المماثلة بهياكل السفينة. إنه يوفر وصلة عين مدمجة حيث يجب نقل الحمل الخارجي من خلال لوحة العين وأرجل اللحام والسطح الداعم أو العضو الهيكلي.
تغطي صفحة النوع C هذه الأحجام الاسمية من 0.5 إلى 10 مع الأحمال المسموح بها من 4.9 إلى 98 كيلو نيوتن. على عكس حاجز الحبال أو الحاجز، فإن هذا المنتج ليس عمود إرساء قائم بذاته أو دليل حبل؛ إنها نقطة اتصال العين الملحومة. يجب التحقق من الاختيار مع اتجاه الحمل، وملاءمة القيد، وساق اللحام، وتعزيز هيكل القاعدة، ودرجة المادة، ومعالجة السطح، ومتطلبات الفحص، ونطاق الموافقة على الفئة عند الاقتضاء.
مواصفات سريعة
- نوع المنتج: لوحة عين من الصفائح الفولاذية JIS F 3410 من النوع C ← وصلة عين ملحومة لتثبيت طرف الحبل أو القيد أو البكرة على هياكل السفينة.
- نطاق الحجم الاسمي: من 0.5 إلى 10 → تعيين حجم JIS لهذه السلسلة من النوع C؛ لا ينبغي معاملتها على أنها سمك اللوحة أو قيمة المليمتر.
- الحمل المسموح به: من 4.9 إلى 98 كيلو نيوتن → مرجع التحديد للوحة العين؛ لا تخلطه مع حبل MBL أو حاجز SWL أو حمل إثبات أو حمل اختبار.
- الأبعاد الرئيسية: b / B / D / H / T → الهندسة الأساسية لرسم صفحة الويب، ومراجعة إزالة القيد، وتخطيط اللحام، وتأكيد عرض الأسعار.
- ساق اللحام: f1 وf2 وفقًا للحجم → مهم لتجهيز حوض بناء السفن وإعداد اللحام ونقل الحمولة إلى الهيكل الداعم.
- الوزن المحسوب: 0.19 إلى 8.32 كجم ← مفيد للتعبئة ومعالجة التركيب وتخطيط الاستبدال وتقدير الشحن.
- مرجع المواد: الفولاذ الطري / SS400 أو ما يعادله، مع تأكيد خيارات SM400A / SM400B / SM400C والفولاذ المقاوم للصدأ وفقًا لمتطلبات المشروع.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة ← نظام الطلاء النهائي يتبع مواصفات السفينة أو متطلبات الفناء.
المعلمات التقنية الرئيسية
| الاسمي مقاس |
الحمل المسموح به كن |
ب | ب | د | ح | ت | ساق اللحام f1 |
f2 | وزن |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | 9.8 | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | 8.32 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد JIS F 3410 Type C والحجم الاسمي 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 وفقًا للحمولة المسموح بها ورسم السفينة.
الخطوة 2: تأكيد الاستخدام الفعلي: تثبيت طرف الحبل، أو توصيل القيد، أو تثبيت البكرة، أو توصيل ملحقات الإرساء، أو نقطة ربط أخرى على متن السفينة.
الخطوة 3: تأكيد اتجاه الحمولة، وأجهزة التوصيل، والحد الأدنى من متطلبات القيد إن أمكن، وما إذا كان الطلب لا يتعلق بالرفع، أو متعلقًا بالبضائع، أو يخضع لموافقة خاصة.
الخطوة 4: تأكيد هيكل التثبيت: السطح، والحاجز، والقوس، ولوحة الأساس، وطول اللحام المتوفر، وساق اللحام، والتعزيز المحلي، ومتطلبات فحص اللحام في حوض بناء السفن.
الخطوة 5: تأكيد المواد والتشطيب: SS400 / الفولاذ الطري / ما يعادل SM400 / خيار الفولاذ المقاوم للصدأ، أو التفجير Sa 2.5، أو الطلاء التمهيدي، أو نظام الطلاء النهائي، أو الحماية الخاصة من التآكل.
الخطوة 6: تأكيد الفحص ونطاق الشهادة قبل عرض الأسعار: شهادة المواد، أو شهادة الصانع، أو شهادة الفئة، أو فحص الشهود، أو اختبار اختراق الجسيمات المغناطيسية / الصبغة، أو تقرير FEA، أو اختبار السحب إذا لزم الأمر.
الخطوة 7: قم بتوفير الكمية ووجهة التسليم ووقت التسليم المطلوب ورسم التثبيت ورسم التحميل وصور المنتج إذا كان هذا مشروعًا بديلاً.
بناء
هيئة العين لوحة الصلب | فتح العين المركزية | سطح تلامس أملس | حافة ملحومة / منطقة القاعدة | أرجل اللحام f1 / f2 | منطقة العلامات | سطح منفجر ومجهز بالمتجر
اللحام واتجاه الحمل والمزايا الهندسية
- يوفر النوع C وصلة عين ملحومة مدمجة لهياكل السفن حيث يحتاج القيد أو طرف الحبل أو البكرة إلى نقطة ربط محددة بدلاً من عمود إرساء على شكل عمود.
- يوفر نطاق الحمل المسموح به من 4.9 إلى 98 كيلو نيوتن أساس اختيار أولي واضح، لكن القبول النهائي يعتمد على اتجاه الحمل وأجهزة التوصيل وجودة اللحام وقوة الهيكل الداعم.
- يتم تضمين قيم أرجل اللحام في جدول JIS Type C، مما يساعد أحواض بناء السفن على التحقق من التجهيز وإعداد اللحام وجدوى التثبيت أثناء أعمال البناء الجديدة أو الإصلاح.
- يجب أن يتم الانتهاء من منطقة ملامسة العين بشكل سلس وخالي من الشقوق والتقشير المرئية، مما يقلل من الاتصال المحلي الحاد بالأغلال أو الأجهزة الطرفية للحبال.
- يمكن ترتيب إمكانية تتبع المواد وفقًا لنطاق الطلب. يعد الفولاذ SS400 / الفولاذ الطري مرجعًا قياسيًا شائعًا للنوع C، في حين يجب التأكد من SM400A / SM400B / SM400C أو الفولاذ المقاوم للصدأ قبل الإنتاج.
- يمكن ترتيب فحص الجسيمات المغناطيسية أو فحص اختراق الصبغة عند تحديد ذلك، خاصة حول محيط العين، وحافة القطع، والانتقال الميكانيكي/المشكل، والمنطقة المجاورة للحام.
- يمكن استخدام مراجعة القوة المستندة إلى FEA عند الحاجة للتحقق من تركيز الضغط حول فتحة العين، وإصبع القدم الملحوم، وواجهة الهيكل الداعمة.
- يمكن ترتيب اختبار سحب خاص بالمشروع أو التحقق من إثبات الحمل عندما يتم تحديد حمل الاختبار المطلوب واتجاه التحميل وترتيب التركيبات ونطاق المشاهدة بوضوح من قبل المشتري أو متطلبات الفئة.
السمات المخصصة
- المعيار: JIS F 3410-1999 → يستخدم عندما يستدعي رسم السفينة أو مواصفات الشراء أبعاد لوحة عين السفينة JIS.
- النوع: النوع C → تكوين لوحة العين ذات اللوحة الفولاذية المدمجة لنقاط التعلق الملحومة على متن السفينة.
- الحجم الاسمي: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → اختر وفقًا للحمل المسموح به، وترتيب الأغلال، ورسم التثبيت.
- الحمل المسموح به: من 4.9 إلى 98 كيلو نيوتن → مرجع التحديد للوحة العين، وليس حمل كسر الحبل، أو حمل حاجز الأمان، أو حمل اختبار إثبات افتراضي.
- المواد: SS400 / الفولاذ الطري / ما يعادل SM400 / خيار الفولاذ المقاوم للصدأ → يجب تأكيد الدرجة النهائية والشهادة ومتطلبات قابلية اللحام قبل عرض الأسعار.
- التثبيت: ملحومة بهيكل السفينة ← يجب فحص لوحة السطح والقوس والحاجز وساق اللحام والتعزيز المحلي بواسطة حوض بناء السفن أو مكتب التصميم.
- المعالجة السطحية: تفجير Sa 2.5 + طبقة تمهيدية من مادة الإيبوكسي بطبقة واحدة ← يجب أن يتبع نظام الطلاء النهائي مواصفات طلاء الوعاء.
- الفحص: الفحص البصري، فحص الأبعاد، واختبار السحب الاختياري MT / PT / FEA / → يجب ذكر نطاق الفحص في أمر الشراء.
- متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → تخضع شهادة الصانع وشهادة المواد وشهادة الفئة وفحص الشهود لنطاق الطلب وعملية الموافقة.
كيف يعمل
يتم توصيل طرف الحبل أو القيد بفتحة العين ← يتم إدخال الحمل في لوحة العين من النوع C ← نقل القوة من خلال جسم اللوحة الفولاذية وأرجل اللحام ← دعم هيكل السفينة والتعزيز يحمل الحمولة ← يتم الانتهاء من الفحص والطلاء النهائي وفقًا لمتطلبات المشروع
التطبيقات
وصلة ملحقة لرسو السفن | تثبيت طرفية الحبل | نقاط ربط القيد | نقاط تثبيت البكرة | تجهيزات سطح السفينة | نقاط الاتصال المثبتة على الحاجز أو الحامل | مشاريع البناء الجديد | أعمال إصلاح واستبدال السفن
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س 1: كيف يجب تحديد الحجم الصحيح للوحة العين JIS F 3410 Type C؟
A1: حدد الحجم الاسمي وفقًا للحمل المسموح به، وأجهزة التوصيل، وخلوص القيد، واتجاه الحمل، وساق اللحام، وقوة هيكل السفينة الداعم. يعد الجدول مرجعًا لاختيار صفحة الويب ويجب فحصه مقابل رسم الوعاء قبل الإنتاج.
Q2: هل يمكن استخدام لوحة العين من النوع C كعين وسادة رفع؟
ج2: لا ينبغي معاملتها كنقطة رفع ما لم يؤكد رسم المشروع واتجاه التحميل وتفاصيل اللحام والهيكل الداعم ومتطلبات الاختبار ونطاق الموافقة على الفئة هذا الاستخدام. تصف الصفحة لوحة عين السفينة من النوع JIS من النوع C لتثبيت طرف الحبل والأغلال والبكرة؛ يجب التحقق بشكل منفصل من استخدام الرفع أو مناولة البضائع.
س 3: ما هي نقاط التفتيش المهمة قبل التسليم أو التثبيت؟
ج3: تشمل الفحوصات المهمة شهادة المواد، ومطابقة الأبعاد، وسطح أملس ملامس للعين، وغياب الشقوق والتقشير المرئية، وإعداد حافة اللحام، ومعالجة السطح، وأي مراجعة محددة لـ MT / PT، أو مراجعة FEA، أو فحص شاهد الفئة، أو متطلبات اختبار السحب.
