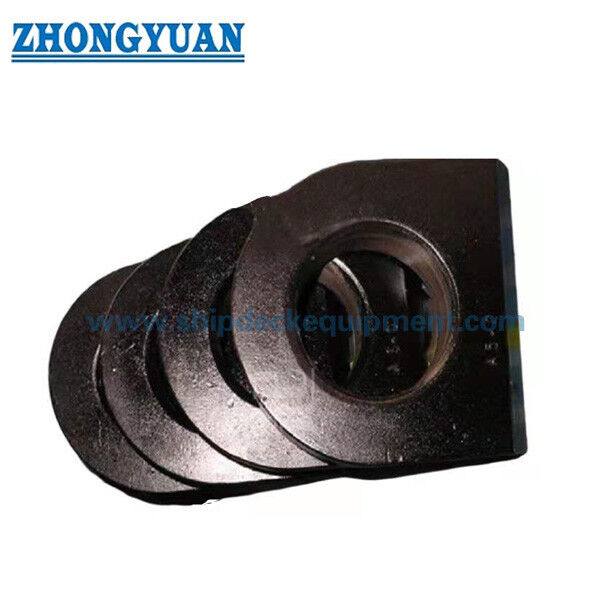

لوحة حديدية بحرية لوحة عيني لترمينال الحبل و وصلات الأغلال JIS F 3410-1999 نوع C

لوحة عين فولاذية بحرية لتوصيل أطراف الحبال والمفصلات | JIS F 3410-1999 النوع C

نظرة عامة على المنتج

لوحة العين الفولاذية JIS F 3410 من النوع C هي وصلة ملحومة على متن السفينة تستخدم لتثبيت أطراف الحبال، والمفصلات، والبكرات، ونقاط التعليق المماثلة بهياكل السفن. توفر وصلة عين مدمجة حيث يجب نقل الحمل الخارجي من خلال لوحة العين، وأرجل اللحام، والعضو الداعم في السطح أو الهيكل.

تغطي هذه الصفحة من النوع C الأحجام الاسمية من 0.5 إلى 10 بأحمال مسموح بها من 4.9 إلى 98 كيلو نيوتن. على عكس المرابط أو البكرات، هذا المنتج ليس عمود رباط قائم بذاته أو دليل حبل؛ إنه نقطة وصل عين ملحومة. يجب التحقق من الاختيار مع اتجاه الحمل، وملاءمة المفصلة، ورجل اللحام، وتعزيز الهيكل الأساسي، ودرجة المادة، والمعالجة السطحية، ومتطلبات الفحص، ونطاق موافقة الفئة عند الاقتضاء.

مواصفات سريعة

• نوع المنتج: لوحة عين فولاذية JIS F 3410 من النوع C → وصلة عين ملحومة لتثبيت طرف الحبل، أو المفصلة، أو البكرة على هياكل السفن.
• نطاق الحجم الاسمي: 0.5 إلى 10 → تسمية حجم JIS لهذه السلسلة من النوع C؛ لا ينبغي التعامل معها كسمك لوحة أو قيمة بالمليمتر.
• الحمل المسموح به: 4.9 إلى 98 كيلو نيوتن → مرجع اختيار لوحة العين؛ لا تخلطها مع MBL للحبل، أو SWL للمرابط، أو حمل الاختبار، أو حمل الفحص.
• الأبعاد الرئيسية: b / B / D / H / T → الهندسة الأساسية لرسم صفحة الويب، ومراجعة خلوص المفصلة، وتخطيط اللحام، وتأكيد عرض الأسعار.
• رجل اللحام: f1 و f2 حسب الحجم → مهم لملاءمة حوض بناء السفن، وإعداد اللحام، ونقل الحمل إلى الهيكل الداعم.
• الوزن المحسوب: 0.19 إلى 8.32 كجم → مفيد للتعبئة، والتعامل مع التركيب، وتخطيط الاستبدال، وتقدير الشحن.
• مرجع المادة: فولاذ طري / SS400 أو ما يعادله، مع خيارات SM400A / SM400B / SM400C والفولاذ المقاوم للصدأ لتأكيدها حسب متطلبات المشروع.
• المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من برايمر ورشة الإيبوكسي → نظام الطلاء النهائي يتبع مواصفات السفينة أو متطلبات الورشة.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد JIS F 3410 النوع C والحجم الاسمي 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 وفقًا للحمل المسموح به ورسم السفينة.

الخطوة 2: تأكيد الاستخدام الفعلي: تثبيت طرف الحبل، توصيل المفصلة، تثبيت البكرة، توصيل ملحق الرباط، أو نقطة تعليق أخرى على متن السفينة.

الخطوة 3: تأكيد اتجاه الحمل، وأجهزة التوصيل، والحد الأدنى لمتطلبات المفصلة إن وجدت، وما إذا كان التطبيق غير رافع، أو متعلق بالشحن، أو يخضع لموافقة خاصة.

الخطوة 4: تأكيد هيكل التركيب: السطح، الحاجز، الدعامة، لوحة الأساس، طول اللحام المتاح، رجل اللحام، التعزيز المحلي، ومتطلبات فحص اللحام في حوض بناء السفن.

الخطوة 5: تأكيد المادة والتشطيب: SS400 / فولاذ طري / ما يعادل SM400 / خيار الفولاذ المقاوم للصدأ، تفجير Sa 2.5، برايمر ورشة، نظام طلاء نهائي، أو حماية خاصة من التآكل.

الخطوة 6: تأكيد نطاق الفحص والشهادة قبل عرض الأسعار: شهادة المواد، شهادة الشركة المصنعة، شهادة الفئة، فحص الشاهد، اختبار الجسيمات المغناطيسية / اختبار الاختراق بالأصباغ، تقرير FEA، أو اختبار السحب إذا لزم الأمر.

الخطوة 7: تقديم الكمية، وجهة التسليم، وقت التسليم المطلوب، رسم التركيب، مخطط الحمل، وصور المنتج إذا كان هذا مشروع استبدال.

الهيكل

جسم لوحة العين الفولاذية | فتحة العين المركزية | سطح تلامس أملس | حافة ملحومة / منطقة القاعدة | أرجل اللحام f1 / f2 | منطقة العلامات | سطح مفجر ومجهز ببرايمر ورشة

اللحام، اتجاه الحمل، والمزايا الهندسية

• يوفر النوع C وصلة عين ملحومة مدمجة لهياكل السفن حيث تحتاج المفصلة، أو طرف الحبل، أو البكرة إلى نقطة تعليق محددة بدلاً من عمود رباط على طراز المرابط.
• نطاق الحمل المسموح به من 4.9 إلى 98 كيلو نيوتن يوفر أساسًا واضحًا للاختيار الأولي، ولكن القبول النهائي يعتمد على اتجاه الحمل، وأجهزة التوصيل، وجودة اللحام، وقوة الهيكل الداعم.
• تم تضمين قيم أرجل اللحام في جدول JIS من النوع C، مما يساعد أحواض بناء السفن على التحقق من الملاءمة، وإعداد اللحام، وجدوى التركيب أثناء أعمال البناء الجديدة أو الإصلاح.
• يجب أن يكون سطح تلامس العين أملسًا وخاليًا من الشقوق الظاهرة والتقشر، مما يقلل من التلامس المحلي الحاد مع المفصلات أو أجهزة طرف الحبل.
• يمكن ترتيب تتبع المواد وفقًا لنطاق الطلب. SS400 / الفولاذ الطري هو مرجع قياسي شائع للنوع C، بينما يجب تأكيد SM400A / SM400B / SM400C أو الفولاذ المقاوم للصدأ قبل الإنتاج.
• يمكن ترتيب فحص الجسيمات المغناطيسية أو فحص الاختراق بالأصباغ عند تحديده، خاصة حول محيط العين، والحافة المقطوعة، والانتقال المشكل / المشكل، والمنطقة المجاورة للحام.
• يمكن استخدام مراجعة القوة المستندة إلى FEA عند الحاجة للتحقق من تركيز الإجهاد حول فتحة العين، وحافة اللحام، وواجهة الهيكل الداعم.
• يمكن ترتيب اختبار سحب خاص بالمشروع أو التحقق من حمل الإثبات عندما يتم تحديد حمل الاختبار المطلوب، واتجاه التحميل، وترتيب التثبيت، ونطاق الشاهد بوضوح من قبل المشتري أو متطلبات الفئة.

سمات مخصصة

• المعيار: JIS F 3410-1999 → استخدم عندما يتطلب رسم السفينة أو مواصفات الشراء أبعاد لوحة عين السفينة JIS.
• النوع: النوع C → تكوين لوحة عين فولاذية مدمجة لنقاط التعليق الملحومة على متن السفينة.
• الحجم الاسمي: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → اختر وفقًا للحمل المسموح به، وترتيب المفصلة، ورسم التركيب.
• الحمل المسموح به: 4.9 إلى 98 كيلو نيوتن → مرجع اختيار لوحة العين، وليس حمل كسر الحبل، أو SWL للمرابط، أو حمل اختبار افتراضي.
• المادة: SS400 / فولاذ طري / ما يعادل SM400 / خيار الفولاذ المقاوم للصدأ → يجب تأكيد الدرجة النهائية، والشهادة، ومتطلبات قابلية اللحام قبل عرض الأسعار.
• التركيب: ملحوم بهيكل السفينة → يجب على حوض بناء السفن أو مكتب التصميم التحقق من لوحة السطح، والدعامة، والحاجز، ورجل اللحام، والتعزيز المحلي.
• المعالجة السطحية: تفجير Sa 2.5 + طبقة واحدة من برايمر ورشة الإيبوكسي → يجب أن يتبع نظام الطلاء النهائي مواصفات طلاء السفينة.
• الفحص: فحص بصري، فحص الأبعاد، واختبار MT / PT / FEA / سحب اختياري → يجب ذكر نطاق الفحص في أمر الشراء.
• متطلبات الشهادة: متاحة حسب متطلبات المشروع → شهادة الشركة المصنعة، شهادة المواد، شهادة الفئة، وفحص الشاهد تخضع لنطاق الطلب وعملية الموافقة.

كيف تعمل

يتم توصيل طرف الحبل أو المفصلة بفتحة العين → يتم إدخال الحمل في لوحة العين من النوع C → تنتقل القوة عبر جسم اللوحة الفولاذية وأرجل اللحام → يحمل هيكل السفينة الداعم والتعزيز الحمل → يتم الانتهاء من الفحص والطلاء النهائي وفقًا لمتطلبات المشروع

التطبيقات

توصيل ملحقات الرباط للسفن | تثبيت أطراف الحبال | نقاط توصيل المفصلات | نقاط تثبيت البكرات | تجهيزات السطح | نقاط التوصيل المثبتة على الحاجز أو الدعامة | مشاريع البناء الجديدة | أعمال إصلاح واستبدال السفن

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: كيف يجب اختيار حجم لوحة عين JIS F 3410 من النوع C الصحيح؟

ج1: اختر الحجم الاسمي وفقًا للحمل المسموح به، وأجهزة التوصيل، وخلوص المفصلة، واتجاه الحمل، ورجل اللحام، وقوة هيكل السفينة الداعم. الجدول هو مرجع اختيار لصفحة الويب ويجب التحقق منه مقابل رسم السفينة قبل الإنتاج.

س2: هل يمكن استخدام لوحة العين من النوع C هذه كعين رفع؟

ج2: لا ينبغي التعامل معها كنقطة رفع ما لم يؤكد رسم المشروع، واتجاه الحمل، وتفاصيل اللحام، والهيكل الداعم، ومتطلبات الاختبار، ونطاق موافقة الفئة هذا الاستخدام. تصف الصفحة لوحة عين سفينة JIS من النوع C لتثبيت طرف الحبل والمفصلة والبكرة؛ يجب التحقق من استخدام الرفع أو مناولة البضائع بشكل منفصل.

س3: ما هي نقاط الفحص المهمة قبل التسليم أو التركيب؟

ج3: تشمل الفحوصات المهمة شهادة المواد، والتوافق الأبعادي، وسطح تلامس العين الأملس، وعدم وجود شقوق ظاهرة وتقشر، وإعداد حافة اللحام، والمعالجة السطحية، وأي متطلبات MT / PT، ومراجعة FEA، وفحص شاهد الفئة، أو اختبار السحب المحدد.
