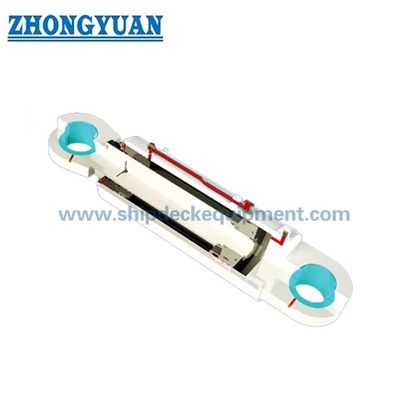

طي غطاء هاتش نوع اسطوانة هيدروليكية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| تسليط الضوء: | غطاء هاتش اسطوانة هيدروليكية,اسطوانة هيدروليكية للسفينة الهندسية,اسطوانة هيدروليكية بحرية |
||
|---|---|---|---|
منتوج وصف
طي غطاء هاتش نوع أسطوانة هيدروليكية
وصف
الأسطوانة الهيدروليكية عبارة عن مشغل ميكانيكي يستخدم لإعطاء قوة لفتح وإغلاق أغطية الفتحات.نحن نوفر جميع أنواع الأسطوانات الهيدروليكية جنبًا إلى جنب مع وحدة الطاقة الهيدروليكية وغيرها من الملحقات لإنشاء نظام هيدروليكي معقد للسفينة الهندسية ، وسفن الأبحاث ، وسفينة الحفارة ، والصندل المنفصل ، إلخ.
تم تصميم الأسطوانة الهيدروليكية البحرية لبيئة البحر ، وضغط العمل 25MPa أو 28MPa ، ويستخدم على نطاق واسع في المعدات البحرية لغطاء الفتحة ، والرافعة ، ومعدات توجيه الدفة ، والباب المحكم للماء ، والنظام الهيدروليكي لقارب النجاة.
الأجزاء الرئيسية من الاسطوانة الهيدروليكية
- برميل الاسطوانة
تتمثل الوظيفة الرئيسية لجسم الأسطوانة في الضغط على الأسطوانة.يتكون برميل الأسطوانة في الغالب من أنبوب غير ملحوم.يتم طحن برميل الأسطوانة وشحذها داخليًا بنهاية سطح نموذجية من 4 إلى 16 ميكرو بوصة.يتبادل المكبس في الاسطوانة.
- الاسطوانة
وتتمثل الوظيفة الرئيسية للرأس في إحاطة غرفة الضغط بالطرف الآخر.يحتوي الرأس على ترتيب ختم قضيب متكامل أو خيار قبول غدة مانعة للتسرب.يتم توصيل الرأس بالجسم عن طريق خيوط أو براغي أو قضيب ربط.يتم استخدام ختم ثابت بين الرأس والبرميل.
- قاعدة اسطوانة أو غطاء
تتمثل الوظيفة الرئيسية للغطاء في إحاطة غرفة الضغط في أحد طرفيها.يتم توصيل الغطاء بالجسم عن طريق اللحام أو الخيوط أو البراغي أو قضيب الربط.تعمل الأغطية أيضًا كمكونات لتركيب الأسطوانات.يتم تحديد حجم الغطاء بناءً على إجهاد الانحناء.يتم استخدام ختم ثابت بين الغطاء والبرميل (باستثناء البناء الملحوم).
- مكبس
تتمثل الوظيفة الرئيسية للمكبس في فصل مناطق الضغط داخل البرميل.يتم تشكيل المكبس بأخاديد لتناسب الأختام المرنة أو المعدنية وعناصر المحمل.يمكن أن تكون هذه الأختام ذات التمثيل الفردي أو التمثيل المزدوج.يؤدي الاختلاف في الضغط بين جانبي المكبس إلى تمدد الأسطوانة وسحبها.يتم توصيل المكبس بقضيب المكبس بواسطة خيوط أو براغي أو صواميل لنقل الحركة الخطية.
معلمات الاسطوانة الهيدروليكية:
| التجويف D1 | قضيب D2 | الفردية | د 3 H8 | ب | ج | ص | ه 1 | ه 2 | F | L0 |
| 50 | 28/32 | 68 | 25 | 24 | 26 | 30 | 35 | 35 | 50 | 230 |
| 63 | 35/40 | 83 | 32 | 24 | 26 | 35 | 40 | 40 | 55 | 255 |
| 80 | 45/50 | 102 | 40 | 30 | 32 | 45 | 50 | 50 | 70 | 300 |
| 90 | 50/63 | 114 | 40 | 40 | 45 | 50 | 50 | 50 | 70 | 310 |
| 100 | 63/70 | 121 | 50 | 45 | 50 | 55 | 65 | 65 | 90 | 370 |
| 110 | 70 | 133 | 50 | 45 | 50 | 60 | 70 | 70 | 95 | 385 |
| 125 | 80/90 | 152 | 60 | 55 | 60 | 70 | 80 | 80 | 105 | 420 |
| 140 | 90/100 | 168 | 70 | 60 | 65 | 75 | 85 | 85 | 115 | 455 |
| 150 | 85/90 | 180 | 70 | 60 | 65 | 80 | 90 | 90 | 120 | 470 |
| 160 | 100/110 | 194 | 80 | 65 | 70 | 85 | 100 | 100 | 130 | 505 |
| 180 | 110/125 | 219 | 90 | 70 | 80 | 95 | 110 | 110 | 140 | 545 |
| 200 | 125 / .140 | 245 | 100 | 80 | 90 | 105 | 120 | 130 | 165 | 595 |
| 220 | 140/160 | 273 | 110 | 95 | 100 | 115 | 140 | 140 | 175 | 640 |
| 225 | 140/160 | 273 | 110 | 95 | 100 | 115 | 140 | 140 | 175 | 640 |
| 250 | 160 | 299 | 125 | 95 | 100 | 130 | 140 | 140 | 175 | 670 |
| 280 | 180 | 340 | 140 | 110 | 125 | 150 | 170 | 170 | 210 | 750 |
| 300 | 200 | 356 | 150 | 130 | 140 | 160 | 180 | 180 | 220 | 810 |
| 320 | 220 | 394 | 160 | 140 | 150 | 170 | 200 | 200 | 240 | 870 |
رسم أسطوانة هيدروليكية لغطاء هاتش من النوع القابل للطي
