JIS F 2014 صب النوع المفتوح 2 بكرات على جانب السفينة Fairlead Rollers لمعدات رباط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس إف 2014-1987 | يكتب: | التركيز البؤري التلقائي والنوع المفتوح |
|---|---|---|---|
| أقطار الأسطوانة: | 150~400ملم | رقم الأسطوانة: | 2 بكرات |
| وزن الأسطوانة: | 32.1 ~ 336 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + 3 طبقات من طلاء الإيبوكسي | شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA |
| إبراز: | JIS F 2014-1987 بكرات Fairlead,بكرات Fairlead 400 مم,JIS F 2014 معدات رسو السفن |
||
منتوج وصف
فتح جانب السفينة Fairlead ذو الأسطوانتين من النوع المفتوح | JIS F 2014 AF معدات رسو الأسطوانة المصبوبة
نظرة عامة على المنتج
إن JIS F 2014 AF من النوع المفتوح ذو الأسطوانتين على جانب السفينة Fairlead عبارة عن دليل حبل إرساء السفينة يستخدم في جانب السفينة أو الحصن أو منطقة الإرساء على حافة السطح. يسمح ترتيبه المفتوح لخط الإرساء بالدخول إلى مقدمة السفينة من الجانب العلوي والمرور فوق بكرتين دوارتين، مما يساعد في توجيه مسار الحبل وتقليل الاحتكاك المباشر بهيكل السفينة.
تمت كتابة هذه الصفحة لإصدار أسطوانة الصب من النوع المفتوح ثنائي الأسطوانات. في JIS F 2014، يشير AF إلى الرصاص من النوع المفتوح مع بكرتين مصبوبتين، بينما يشير AS إلى الرصاص من النوع المفتوح مع بكرتين مصنوعتين من الألواح الفولاذية. بالنسبة لعرض الأسعار والإنتاج، يجب تأكيد مادة الأسطوانة النهائية، ومواد العمود، والمعالجة السطحية، ورسم التثبيت، ونطاق الشهادة وفقًا لمواصفات السفينة.
مواصفات سريعة
• نوع المنتج: سلك مفتوح من النوع المفتوح ذو أسطوانتين على جانب السفينة ← مناسب لتوجيه حبال الإرساء على جانب السفينة حيث يلزم ترتيب دخول الحبل المفتوح.
• المعيار والنوع: JIS F 2014-1987 AF ← سلك عادل من النوع المفتوح مزود ببكرتين مصبوبتين وفقًا لتصنيف النوع القياسي.
• نطاق الحجم الاسمي: من 150 إلى 400 لنوع التركيز البؤري التلقائي ← يتم تحديده بواسطة رسم الوعاء وترتيب الحبال ومساحة التثبيت.
• ترتيب الأسطوانة: بكرتان ← يوفر مسار حبل بسيط لمحطات الإرساء القياسية بجانب السفينة.
• الأبعاد الرئيسية: D، L، l، وl1 → القيم الأساسية لرسم صفحة الويب، والتحقق من تخطيط حوض بناء السفن، وتأكيد الاستفسار.
• بيانات الحبل المرجعي: يتم توفير قيم الحبال السلكية وحبال الألياف في الجدول القياسي ← لا ينبغي كتابة هذه المراجع على أنها SWL للمنتج أو حمل كسر.
• موضع التثبيت: جانب السفينة / الحصن / منطقة الإرساء على حافة السطح ← يجب فحص هيكل السفينة المحيط والتعزيزات بواسطة حوض بناء السفن أو مكتب التصميم.
• التركيز على التصنيع: سطح الأسطوانة المصبوب، نصف قطر ملامس للحبل الناعم، الدوران الحر للأسطوانة، ملاءمة العمود/الشجيرة، الحماية من التآكل، والتجميع القابل للصيانة.
المعلمات التقنية الرئيسية
أبعاد صفحة الويب الرئيسية لـ JIS F 2014 AF من النوع المفتوح ثنائي الأسطوانة على جانب السفينة. الأبعاد بالملليمتر ما لم ينص على خلاف ذلك. بيانات الحبل المرجعية مخصصة للاختيار الأولي فقط ويجب فحصها وفقًا لترتيبات إرساء السفينة.
| يكتب | الحجم الاسمي | د | ل | ل | l1 | مرجع سلك حبل ضياء. (مم) | مرجع حبل الألياف ضياء. (مم) | تقريبا. الوزن (كجم) |
| بالعربية | 150 | 150 | 740 | 420 | 160 | 16 / 20 / 16 | 45 | 32 |
| بالعربية | 200 | 200 | 930 | 530 | 200 | 20 / 22.4 / 20 | 55 | 39 |
| بالعربية | 250 | 250 | 1100 | 640 | 230 | 24 / 25 / 22.4 | 65 | 45 |
| بالعربية | 300 | 300 | 1270 | 750 | 260 | 30 / 31.5 / 28 | 70 | 49 |
| بالعربية | 350 | 350 | 1440 | 860 | 290 | 35.5 / 37.5 / 33.5 | 75 | 53 |
| بالعربية | 400 | 400 | 1610 | 970 | 320 | 37.5 / 40 / 37.5 | 85 | 60 |
تم ترتيب قيم الحبال السلكية المرجعية في الجدول الرئيسي وفقًا لأعمدة الحبال السلكية القياسية. يجب التأكد من بنية الحبل الدقيقة وقطر الحبل من خلال تصميم إرساء السفينة أو مواصفات المشروع.
دليل الاختيار والاستعلام
• الخطوة 1: قم بتأكيد JIS F 2014 AF من النوع المفتوح ذو الأسطوانتين على جانب السفينة Fairlead والحجم الاسمي 150 / 200 / 250 / 300 / 350 / 400 وفقًا لرسم السفينة.
• الخطوة 2: تأكد ما إذا كان المشروع يتطلب نوع الأسطوانة المصبوبة AF بدلاً من نوع الأسطوانة المصنعة من الألواح الفولاذية.
• الخطوة 3: تأكيد نوع الحبل، وقطر الحبل، واتجاه خط الإرساء، وموقع التثبيت بجانب السفينة، ومساحة التثبيت المتاحة.
• الخطوة 4: التأكد من متطلبات المواد للأسطوانة، والإطار، والعمود، والجلبة، والمثبتات، وأجزاء السدادة قبل الإنتاج.
• الخطوة 5: تأكيد معالجة السطح: التفجير والطبقة التمهيدية، الطلاء النهائي، النهاية المجلفنة، سطح الفولاذ المقاوم للصدأ المصقول، أو أي معالجة أخرى محددة.
• الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الصانع، أو شهادة المواد، أو شهادة الفئة، أو فحص الشهود، أو الموافقة الخاصة بالمشروع.
• الخطوة 7: قم بتوفير الكمية ووجهة التسليم ووقت التسليم المطلوب ورسم التثبيت والصور المرجعية إذا كانت متوفرة.
بناء
فتح الإطار Fairlead | بكرتين مصبوبة | رمح الأسطوانة / دبوس | بوش أو منطقة الاتصال تحمل | ترتيب السدادة والجوز | واجهة التركيب على جانب السفينة | سطح أملس ملامس للحبل | المعالجة السطحية المطلية أو المحددة
مزايا الصب والدوران والهندسة
• يسمح ترتيب النوع المفتوح بدخول الحبال مباشرة من الجانب العلوي، وهو أمر مفيد في محطات الإرساء بجانب السفينة حيث تتغير زاوية توجيه خط الإرساء أثناء الرسو أو النقل.
• تقوم بكرتان بتوجيه خط الإرساء وتساعد على تقليل تلامس الحبل المباشر مع الحصن أو حافة الصدفة أو هيكل السطح.
• يجب تجهيز بكرات الصب وتنعيمها على سطح ملامسة الحبل لتقليل الاتصال المحلي الحاد ودعم حماية الحبل.
• يجب فحص دوران الأسطوانة بعد التجميع حتى يتمكن الحبل من المرور مع احتكاك أقل أثناء عملية الإرساء.
• يجب ترتيب العمود والجلبة والسدادة والجوز والأجزاء المتعلقة بالشحوم للفحص والصيانة وفقًا للرسمة المرفقة ومتطلبات المشروع.
• يجب فحص هيكل التركيب على جانب السفينة مع التعزيز المحلي، وزاوية سلك الحبل، وتفاصيل التثبيت في حوض بناء السفن.
• تتعامل الصفحة مع بيانات الحبل المرجعي كمرجع تحديد، وليس كـ SWL أو MBL أو تحميل متقطع أو تحميل اختباري.
السمات المخصصة
• المعيار: JIS F 2014-1987 ← يُستخدم عندما تتطلب مواصفات حوض بناء السفن أو المالك أبعاد JIS على جانب السفينة.
• النوع: AF من النوع المفتوح ثنائي الأسطوانة Fairlead ← نسخة الأسطوانة المصبوبة لتوجيه حبل الإرساء المفتوح على جانب السفينة.
• الحجم الاسمي: 150 / 200 / 250 / 300 / 350 / 400 ← يتم الاختيار وفقًا لرسم السفينة ومسار الحبل ومساحة التثبيت.
• ترتيب الأسطوانة: بكرتان → مناسبة للتحكم في اتجاه الحبل القياسي بجانب السفينة بدون إطار علوي مغلق.
• المادة: سيتم تأكيد مادة الأسطوانة المصبوبة ومواد الهيكل الفولاذي ← تتبع المادة النهائية مواصفات الطلب والمتطلبات القياسية المعمول بها.
• التثبيت: موضع جانب السفينة / الحصن / حافة السطح ← يجب تأكيد تعزيز الهيكل المحلي وتفاصيل التثبيت عن طريق الرسم.
• المعالجة السطحية: التفجير والتمهيدي كممارسة بحرية شائعة ← الطلاء النهائي أو الجلفنة أو التلميع يتوافق مع متطلبات العميل.
• متطلبات الشهادة: متاحة وفقًا لنطاق الطلب ← يجب تأكيد فحص الفئة ومستوى الشهادة قبل عرض الأسعار.
كيف يعمل
يقترب حبل الإرساء من الرصاص على جانب السفينة ← يدخل الحبل في ترتيب الأسطوانتين المفتوحتين ← تقوم بكرات الصب الدوارة بتوجيه مسار الحبل ← يتم تقليل احتكاك التلامس مع هيكل السفينة ← يتم نقل القوة المحلية من خلال هيكل تثبيت الرصاص إلى هيكل هيكل السفينة
التطبيقات
سفن الشحن | ناقلات البضائع السائبة | ناقلات | سفن الحاويات | زوارق القطر | زوارق العمل | الصنادل | محطات رسو السفن | توجيه حبل الحصن | مشاريع البناء والاستبدال الجديدة
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ونطاق التفتيش وتتبع المواد وإجراءات موافقة المجتمع الطبقي.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

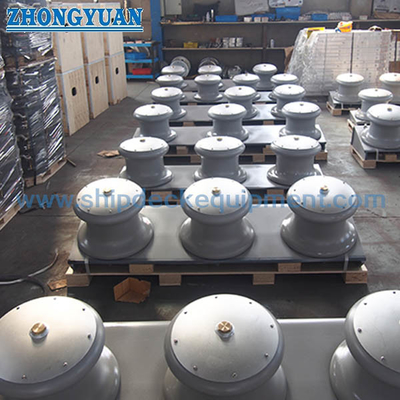

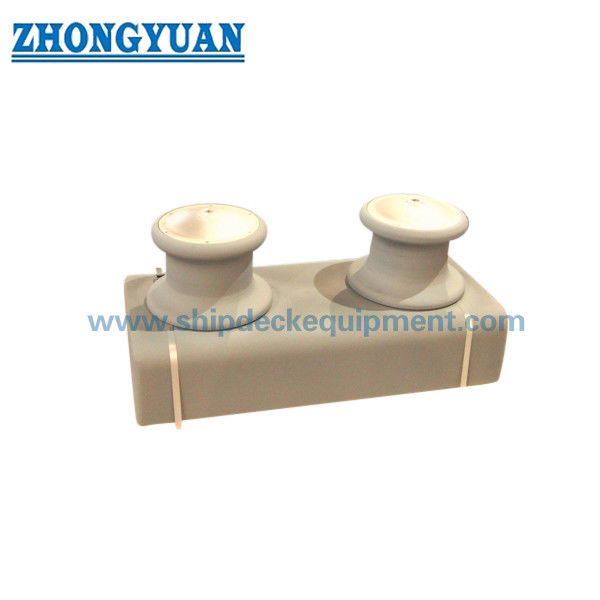

الرسم والصور
التعليمات
س 1: ما هو الفرق بين AF و AS في JIS F 2014 من النوع المفتوح ثنائي الأسطوانة؟
A1: AF عبارة عن سلسلة مفتوحة من أسطوانتين من النوع المفتوح مع بكرات مصبوبة، في حين أن AS هي سلسلة من النوع المفتوح ذات أسطوانتين مع بكرات مصنوعة من ألواح فولاذية. يجب أن يتبع النوع الصحيح رسم السفينة ومواصفات المشروع.
س2: هل يمكن استخدام قطر الحبل المرجعي في الجدول كـ SWL أو MBL؟
ج2: لا. قيم قطر الحبل هي مراجع اختيار من الجدول القياسي. ولا ينبغي كتابتها كمنتج SWL، أو MBL، أو حمل كسر، أو حمل اختبار. يجب التحقق من الموافقة على التحميل وفقًا لتصميم رباط السفينة ومتطلبات المشروع.
س 3: ما هي المعلومات المطلوبة قبل الاقتباس؟
A3: تأكد من نوع التركيز البؤري التلقائي JIS F 2014، والحجم الاسمي، وقطر الحبل، والمواد، والمعالجة السطحية، والكمية، ورسم التثبيت، ومتطلبات الشهادة، ووجهة التسليم، ووقت التسليم المطلوب.
| يكتب | الحجم الاسمي | د | ل | ل | l1 | l2 |
| بالعربية و AS | 150 | 150 | 740 | 420 | 160 | / |
| 200 | 200 | 930 | 530 | 200 | / | |
| 250 | 250 | 1100 | 640 | 230 | / | |
| 300 | 300 | 1270 | 750 | 260 | / | |
| 350 | 350 | 1440 | 860 | 290 | / | |
| 400 | 400 | 1610 | 970 | 320 | / | |
| مثل | 450 | 450 | 1800 | 1080 | 360 | / |
رسومات JIS F 2014 لمعدات رسو السفن بكرات الصب المفتوحة من النوع 2 بكرات Fairlead على جانب السفينة
