فتحة نوع 2 بكرة سفينة جانبية لربط السفن | JIS F 2014-1987 النوع AF
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس إف 2014-1987 | يكتب: | التركيز البؤري التلقائي والنوع المفتوح |
|---|---|---|---|
| أقطار الأسطوانة: | 150~400ملم | رقم الأسطوانة: | 2 بكرات |
| وزن الأسطوانة: | 32.1 ~ 336 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + 3 طبقات من طلاء الإيبوكسي | شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA |
| إبراز: | JIS F 2014-1987 بكرات Fairlead,بكرات Fairlead 400 مم,JIS F 2014 معدات رسو السفن |
||
منتوج وصف

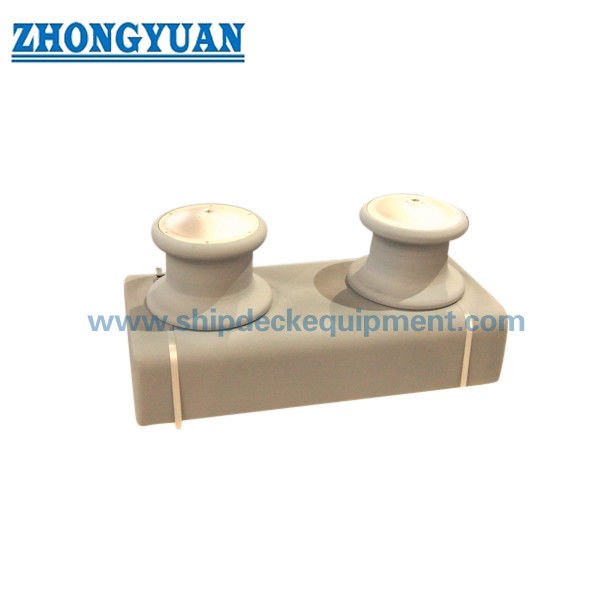

دليل حبل رباط السفينة من النوع المفتوح ذي البكرتين على جانب السفينة | JIS F 2014-1987 النوع AF
نظرة عامة على المنتج
دليل حبل الرباط من النوع المفتوح ذي البكرتين JIS F 2014 AF هو دليل لحبال رباط السفن يستخدم على جانب السفينة، أو الحاجز، أو منطقة الرباط على حافة السطح. يسمح ترتيبه المفتوح بدخول خط الرباط إلى الدليل من الجانب العلوي والمرور فوق بكرتين دوارتين، مما يساعد على توجيه مسار الحبل وتقليل الاحتكاك المباشر مع هيكل السفينة.
تمت كتابة هذه الصفحة لإصدار البكرة المصبوبة من الدليل المفتوح ذي البكرتين. في JIS F 2014، يشير AF إلى الدليل المفتوح ذي البكرتين المصبوبتين، بينما يشير AS إلى الدليل المفتوح ذي البكرتين المصنوعتين من صفائح فولاذية. للحصول على عرض أسعار وإنتاج، يجب تأكيد مادة البكرة النهائية، ومادة العمود، والمعالجة السطحية، ورسم التركيب، ونطاق الشهادة وفقًا لمواصفات السفينة.
مواصفات سريعة
• نوع المنتج: دليل حبل رباط السفينة من النوع المفتوح ذي البكرتين → مناسب لتوجيه حبال رباط السفينة حيث يلزم ترتيب دخول حبل مفتوح.
• المعيار والنوع: JIS F 2014-1987 AF → دليل مفتوح ذو بكرتين مصبوبتين وفقًا لتصنيف النوع القياسي.
• نطاق الحجم الاسمي: 150 إلى 400 للنوع AF → يتم تحديده بواسطة رسم السفينة، وترتيب الحبل، ومساحة التركيب.
• ترتيب البكرات: بكرتان → يوفر مسارًا بسيطًا للحبل لمحطات الرباط القياسية على جانب السفينة.
• الأبعاد الرئيسية: D، L، l، و l1 → قيم رئيسية لرسم صفحة الويب، وفحص تخطيط حوض بناء السفن، وتأكيد الاستفسار.
• بيانات الحبل المرجعية: يتم توفير قيم الحبل السلكي والحبل الليفي بواسطة الجدول القياسي → لا ينبغي كتابة هذه المراجع كـ SWL للمنتج أو حمل الانهيار.
• موضع التركيب: جانب السفينة / الحاجز / منطقة الرباط على حافة السطح → يجب فحص هيكل السفينة المحيط والتعزيز بواسطة حوض بناء السفن أو مكتب التصميم.
• التركيز على التصنيع: سطح البكرة المصبوبة، نصف قطر تلامس الحبل الأملس، دوران البكرة الحر، تركيب العمود / الجلبة، الحماية من التآكل، والتجميع القابل للصيانة.
المعلمات الفنية الرئيسية
الأبعاد الرئيسية لصفحة الويب لدليل حبل الرباط من النوع المفتوح ذي البكرتين JIS F 2014 AF على جانب السفينة. الأبعاد بالمليمتر ما لم يُذكر خلاف ذلك. بيانات الحبل المرجعية هي للاختيار الأولي فقط ويجب التحقق منها مقابل ترتيب رباط السفينة.
| النوع | الحجم الاسمي | D | L | l | l1 | قطر الحبل السلكي المرجعي (مم) | قطر الحبل الليفي المرجعي (مم) | الوزن التقريبي (كجم) |
| AF | 150 | 150 | 740 | 420 | 160 | 16 / 20 / 16 | 45 | 32 |
| AF | 200 | 200 | 930 | 530 | 200 | 20 / 22.4 / 20 | 55 | 39 |
| AF | 250 | 250 | 1100 | 640 | 230 | 24 / 25 / 22.4 | 65 | 45 |
| AF | 300 | 300 | 1270 | 750 | 260 | 30 / 31.5 / 28 | 70 | 49 |
| AF | 350 | 350 | 1440 | 860 | 290 | 35.5 / 37.5 / 33.5 | 75 | 53 |
| AF | 400 | 400 | 1610 | 970 | 320 | 37.5 / 40 / 37.5 | 85 | 60 |
تم ترتيب قيم الحبل السلكي المرجعية في الجدول الرئيسي وفقًا لأعمدة الحبل السلكي القياسية. يجب تأكيد بناء الحبل الدقيق وقطر الحبل بواسطة تصميم رباط السفينة أو مواصفات المشروع.
دليل الاختيار والاستفسار
• الخطوة 1: تأكيد دليل حبل الرباط من النوع المفتوح ذي البكرتين JIS F 2014 AF والحجم الاسمي 150 / 200 / 250 / 300 / 350 / 400 وفقًا لرسم السفينة.
• الخطوة 2: تأكيد ما إذا كان المشروع يتطلب نوع البكرة المصبوبة AF بدلاً من نوع البكرة المصنوعة من صفائح فولاذية AS.
• الخطوة 3: تأكيد نوع الحبل، وقطر الحبل، واتجاه خط الرباط، وموضع التركيب على جانب السفينة، ومساحة التركيب المتاحة.
• الخطوة 4: تأكيد متطلبات المواد للبكرة، والإطار، والعمود، والجلبة، والمثبتات، وأجزاء السدادة قبل الإنتاج.
• الخطوة 5: تأكيد المعالجة السطحية: السفع والتأسيس الأولي، الطلاء النهائي، التشطيب المجلفن، السطح المصقول من الفولاذ المقاوم للصدأ، أو معالجة أخرى محددة.
• الخطوة 6: تأكيد نطاق الشهادة قبل عرض الأسعار: شهادة الشركة المصنعة، شهادة المواد، شهادة التصنيف، فحص الشاهد، أو موافقة خاصة بالمشروع.
• الخطوة 7: تقديم الكمية، وجهة التسليم، وقت التسليم المطلوب، رسم التركيب، والصور المرجعية إذا كانت متاحة.
الهيكل
إطار دليل مفتوح | بكرتان مصبوبتان | عمود / دبوس البكرة | منطقة تلامس الجلبة أو المحمل | ترتيب السدادة والصامولة | واجهة تركيب جانب السفينة | سطح تلامس الحبل الأملس | معالجة سطحية مطلية أو محددة
مزايا الصب والدوران والهندسة
• يسمح الترتيب من النوع المفتوح بدخول مباشر للحبل من الجانب العلوي، وهو مفيد في محطات الرباط على جانب السفينة حيث يتغير زاوية توجيه خط الرباط أثناء الرسو أو المناورة.
• تقوم بكرتان بتوجيه خط الرباط وتساعدان في تقليل التلامس المباشر للحبل مع الحاجز، أو حافة الهيكل، أو هيكل السطح.
• يجب تشطيب البكرات المصبوبة وتنعيمها على سطح تلامس الحبل لتقليل التلامس المحلي الحاد ودعم حماية الحبل.
• يجب فحص دوران البكرة بعد التجميع بحيث يمكن للحبل المرور مع تقليل الاحتكاك أثناء عملية الرباط.
• يجب ترتيب أجزاء العمود، والجلبة، والسدادة، والصامولة، وأجزاء الشحم للفحص والصيانة وفقًا للرسم المقدم ومتطلبات المشروع.
• يجب فحص هيكل التركيب على جانب السفينة مع التعزيز المحلي، وزاوية توجيه الحبل، وتفاصيل تركيب حوض بناء السفن.
• تتعامل الصفحة مع بيانات الحبل المرجعية كمرجع للاختيار، وليس كـ SWL، أو MBL، أو حمل الانهيار، أو حمل الاختبار.
سمات مخصصة
• المعيار: JIS F 2014-1987 → يستخدم عندما تتطلب مواصفات حوض بناء السفن أو المالك أبعاد دليل جانب السفينة JIS.
• النوع: دليل حبل رباط مفتوح ذو بكرتين من النوع AF → إصدار البكرة المصبوبة لتوجيه حبال الرباط المفتوحة على جانب السفينة.
• الحجم الاسمي: 150 / 200 / 250 / 300 / 350 / 400 → يتم تحديده وفقًا لرسم السفينة، ومسار الحبل، ومساحة التركيب.
• ترتيب البكرات: بكرتان → مناسب للتحكم القياسي في اتجاه الحبل على جانب السفينة بدون إطار علوي مغلق.
• المادة: يجب تأكيد مادة البكرة المصبوبة ومادة الهيكل الفولاذي → تتبع المادة النهائية مواصفات الطلب ومتطلبات المعيار المعمول به.
• التركيب: موضع جانب السفينة / الحاجز / حافة السطح → يجب تأكيد التعزيز المحلي للهيكل وتفاصيل التركيب بواسطة الرسم.
• المعالجة السطحية: السفع والتأسيس الأولي كممارسة بحرية شائعة → الطلاء النهائي، أو الجلفنة، أو التلميع يتبع متطلبات العميل.
• متطلبات الشهادة: متاحة وفقًا لنطاق المشروع → يجب تأكيد فحص التصنيف ومستوى الشهادة قبل عرض الأسعار.
كيف يعمل
يقترب حبل الرباط من دليل جانب السفينة → يدخل الحبل إلى ترتيب البكرتين المفتوح → تقوم البكرات المصبوبة الدوارة بتوجيه مسار الحبل → يتم تقليل احتكاك التلامس مع هيكل السفينة → يتم نقل القوة المحلية عبر هيكل تركيب الدليل إلى هيكل بدن السفينة
التطبيقات
سفن البضائع | ناقلات البضائع السائبة | ناقلات | سفن الحاويات | قوارب السحب | قوارب العمل | البوارج | محطات الرباط على جانب السفينة | توجيه الحبال على الحاجز | مشاريع بناء جديدة واستبدال
الشهادات والمزايا
يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

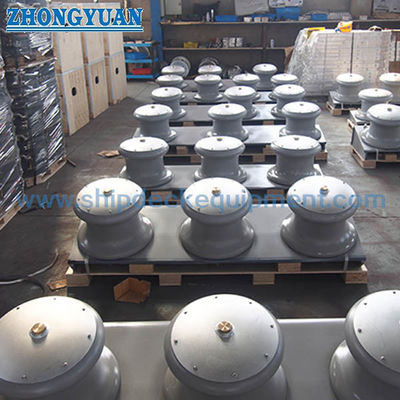

الرسومات والصور
الأسئلة الشائعة
س 1: ما هو الفرق بين AF و AS في أدلة حبال الرباط المفتوحة ذات البكرتين من النوع JIS F 2014؟
ج 1: AF هو الدليل المفتوح ذو البكرتين مع بكرات مصبوبة، بينما AS هو الدليل المفتوح ذو البكرتين مع بكرات مصنوعة من صفائح فولاذية. يجب أن يتبع النوع الصحيح رسم السفينة ومواصفات المشروع.
س 2: هل يمكن استخدام قطر الحبل المرجعي في الجدول كـ SWL أو MBL؟
ج 2: لا. قيم قطر الحبل هي مراجع اختيار من الجدول القياسي. لا ينبغي كتابتها كـ SWL للمنتج، أو MBL، أو حمل الانهيار، أو حمل الاختبار. يجب التحقق من موافقة الحمل وفقًا لتصميم رباط السفينة ومتطلبات المشروع.
س 3: ما هي المعلومات المطلوبة قبل عرض الأسعار؟
ج 3: تأكيد نوع JIS F 2014 AF، والحجم الاسمي، وقطر الحبل، والمادة، والمعالجة السطحية، والكمية، ورسم التركيب، ومتطلبات الشهادة، وجهة التسليم، ووقت التسليم المطلوب.
