150-450 مم مرساة بحرية بكرة مع حمل عمل آمن معتمد وعامل أمان لربط السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيجابايت/ت 10105-88 | يكتب: | فتح النوع |
|---|---|---|---|
| أقطار الأسطوانة: | 150 ~ 450 ملم | رقم الأسطوانة: | 2/3 بكرات |
| وزن الأسطوانة: | 24.8 ~ 310 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ |
| إبراز: | زر الدوار البحري من الصلب المصبوب |
||
منتوج وصف
150-450 مم بكرة بحرية مع حمولة عمل آمنة (SWL) وعامل أمان للسفن
نظرة عامة على المنتج
تم تصميم هذه البكرة البحرية كجهاز توجيه يتحمل الأحمال لأنظمة الربط.
على عكس البكرات التقليدية، تم تصميم هذه الوحدة مع حمولة عمل آمنة (SWL) وعامل أمان تم التحقق منهما، مما يضمن أداءً موثوقًا به تحت قوى الربط الفعلية.
تضمن بكرات الفولاذ المصبوب عالية الجودة، والتصنيع الدقيق، ونظام التشحيم المحسن الدوران السلس وتقليل تآكل الحبال.
مناسبة لكل من حبال الأسلاك الفولاذية والحبال الاصطناعية في البيئات البحرية القاسية.
مواصفات سريعة
- قطر البكرة: 150-450 مم → يحدد سعة مناولة الحبال
- حمولة العمل الآمنة (SWL): 254-1766 كيلو نيوتن → يحدد حمولة العمل المسموح بها
- عامل الأمان: 1.35-2.09 → يشير إلى هامش الأمان الهيكلي
- نوع البكرة: 2 / 3 بكرات → يحدد قدرة التوجيه
- المادة: بكرة فولاذ مصبوب + قاعدة فولاذية → القوة والمتانة
- العمود: فولاذ عالي القوة → نقل الحمل
- المحمل: جلبة نحاسية → مقاومة التآكل
- التشحيم: قناة زيت → دوران سلس
- السطح: Sa2.5 + برايمر → حماية من التآكل
- المعيار: بحري GB10105-88
المعلمات الفنية الرئيسية
| قطر البكرة. | أقطار حبال الأسلاك المناسبة | الأبعاد | الوزن | |||||||||
| حبل PP | نايلون |
حبل أسلاك فولاذية (155 كجمف / مم 2) |
||||||||||
| 6 × 24 | 6 × 37 | D1 | d0 | d7 | H | s | t | K | كجم | |||
| 150 | 32 | 45 | 17 | 15.0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28.0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39.0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| قطر البكرة. | A | L | قطر حبل الأسلاك المناسب | |||||
| حبل PP | حبل مالايلا | حبل أسلاك فولاذية ( GB 11 02 ) قوة الشد ( 155 كجمف / مم 2 ) |
حمولة العمل الآمنة KN(tf) |
عامل الأمان | ||||
| 6 × 24 | 6 × 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
دليل الاختيار
الخطوة 1 - اختر قطر البكرة → بناءً على حجم الحبل
الخطوة 2 - تأكيد نوع الحبل → سلك فولاذي أو حبل اصطناعي
الخطوة 3 - تأكيد حمولة العمل الآمنة (SWL) → يجب أن تتجاوز الحد الأقصى لحمل الربط
الخطوة 4 - تحقق من عامل الأمان → أعلى للظروف الديناميكية
الخطوة 5 - اختر كمية البكرات → بناءً على زاوية التوجيه
الخطوة 6 - تأكيد التشحيم → للموثوقية طويلة الأجل
الهيكل
بكرات فولاذ مصبوب | قاعدة فولاذية | عمود | جلبة نحاسية | قنوات تشحيم
سمات مخصصة
- حمولة العمل الآمنة (SWL): 254-1766 كيلو نيوتن → سعة التحميل
- عامل الأمان: 1.35-2.09 → الأمان الهيكلي
- المادة: فولاذ مصبوب → القوة
- العمود: عالي القوة → نقل الحمل
- المحمل: جلبة نحاسية → المتانة
- التشحيم: قناة زيت → دوران سلس
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم قطر الحبل، ومتطلبات حمولة العمل الآمنة (SWL)، ونوع الحبل، وعدد البكرات، ومتطلبات الشهادة.
كيف تعمل
يمر الحبل فوق البكرات الدوارة التي تقلل الاحتكاك وتوزع الحمل. تضمن حمولة العمل الآمنة (SWL) التشغيل الآمن تحت الأحمال المحددة.
التطبيقات
نظام ربط السفن | توجيه الحبال تحت الحمل | مناولة حبال الأسلاك الفولاذية
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ حمولة عمل آمنة (SWL) مؤكدة، تآكل حبال أقل، دوران سلس، موثوقية هيكلية عالية.
الرسومات والصور

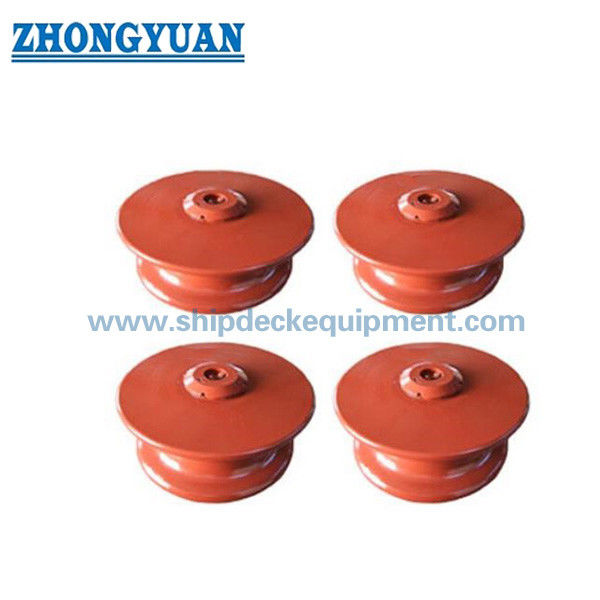

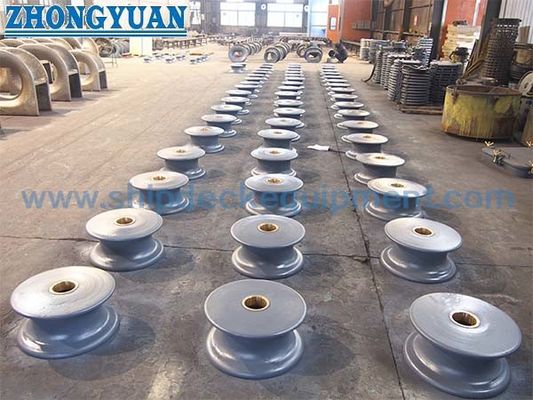

رسم تخطيطي عام | صور المنتج
الطلب
الحد الأدنى للطلب: 1 | التسليم: 30-60 يومًا
أسئلة متكررة
س 1: كيف يتم اختيار حمولة العمل الآمنة (SWL)؟
ج: يجب أن تكون حمولة العمل الآمنة (SWL) أعلى من الحد الأقصى لحمل الربط.
س 2: لماذا يعتبر عامل الأمان مهمًا؟
ج: يضمن الموثوقية تحت الأحمال الديناميكية.
س 3: لماذا نستخدم بكرة توجيه؟
ج: تقلل من تآكل الحبال وتحسن عمر الخدمة.
