الأسطوانة البحرية Fairlead مع التحقق من SWL (254–1766 كيلو نيوتن) | DN150 – DN450 لرسو السفن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيجابايت/ت 10105-88 | يكتب: | فتح النوع |
|---|---|---|---|
| أقطار الأسطوانة: | 150 ~ 450 ملم | رقم الأسطوانة: | 2/3 بكرات |
| وزن الأسطوانة: | 24.8 ~ 310 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ |
| إبراز: | زر الدوار البحري من الصلب المصبوب |
||
منتوج وصف
قاطرة البحرية مع SWL مؤكدة 254 1766 كين) DN150 DN450 لرسو السفينة
لمحة عامة عن المنتج
تم تصميم هذا الدرج البحري كجهاز توجيه محمل للأنظمة المرساة.
على عكس المرافق التقليدية، تم تصميم هذه الوحدة مع حمولة العمل الآمنة (SWL) والعامل الآمن المحقق، مما يضمن أداء موثوق به تحت قوى رصيف حقيقية.
أدوات الصلب الصلب ذات الجودة العالية، والمعالجة الدقيقة، ونظام التشحيم الأمثل يضمن دوران سلس وتقليل ارتداء الحبل.
مناسبة لكل من حبال الأسلاك الفولاذية والحبال الاصطناعية في البيئات البحرية المتطلبة.
مواصفات سريعة
- قطر الدوار: 150 ∼ 450 مم → يحدد قدرة التعامل مع الحبل
- SWL: 2541766 kN → يحدد حمولة العمل المسموح بها
- عامل السلامة: 1.352.09 → يشير إلى هامش السلامة الهيكلية
- نوع الدوال: 2 / 3 الدوال → يحدد القدرة على التوجيه
- المادة: أدوات الصلب الصلب + قاعدة الصلب → القوة والمتانة
- العمود: فولاذ عالي القوة → نقل الحمل
- محمل: شجرة نحاسية → مقاومة للاستعمال
- التشحيم: قناة الزيت → دوران سلس
- السطح: Sa2.5 + البرايمر → حماية من التآكل
- المعيار: البحرية GB10105-88
المعلمات التقنية الرئيسية
| (رولر ديا) | قطرات حبال الأسلاك المناسبة | الأبعاد | الوزن | |||||||||
| حبل PP | نايلون |
حبل الأسلاك الفولاذية (155kgf / mm2) |
||||||||||
| 6 × 24 | 6 × 37 | D1 | d0 | d7 | هـ | s | t | ك | كيلوغرام | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| (رولر ديا) | أ | (ل) | "القطعة المناسبة من الحبل السلكي" | |||||
| حبل PP | حبل ماليلا | حبل الأسلاك الفولاذية (G B 11 02) قوة الشد (155 كيلوغرام / ملم مربع) |
SWL KN ((tf) |
عامل السلامة | ||||
| 6 × 24 | 6 × 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 ((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824 ((84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 ((180) | 1.58 |
دليل الاختيار
الخطوة الأولى: إختيار قطر العجلة بناءً على حجم الحبل
الخطوة الثانية: تأكيد نوع الحبل → سلك الفولاذ أو حبل اصطناعي
الخطوة 3 تأكيد SWL يجب أن يتجاوز الحد الأقصى لحمل الارتكاز
الخطوة الرابعة: تحقق من عامل السلامة أعلى للظروف الديناميكية
الخطوة 5 حدد كمية العجلة بناءً على زاوية الرصاص
الخطوة 6 تأكيد التشحيم لتحقيق الموثوقية على المدى الطويل
الهيكل
أدوات الفولاذ المصبوب أساس الفولاذ العمود الشجرة النحاس قنوات التشحيم
سمات مخصصة
- SWL: 2541766 kN → قدرة الحمل
- عامل السلامة: 1.352.09 → السلامة الهيكلية
- المادة: الصلب المصبوب → القوة
- العمود: قوة عالية → نقل الحمل
- محمل: شجرة النحاس → متانة
- التشحيم: قناة الزيت → دوران سلس
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
دليل الاستفسار
قدم قطر الحبل، ومتطلبات SWL، ونوع الحبل، ورقم الدوار، ومتطلبات الشهادة.
كيف يعمل
يمر الحبل عبر أدوات دوارة تقلل من الاحتكاك وتوزيع الحمل. يضمن SWL التشغيل الآمن تحت الأحمال المحددة.
التطبيقات
نظام رصيف السفينة. توجيه الحبل تحت الحمل.
الشهادات والمزايا
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ؛ تم التحقق من SWL ، وانخفاض ارتداء الحبل ، وتدوير سلس ، وموثوقية هيكلية عالية.
الرسم والصور

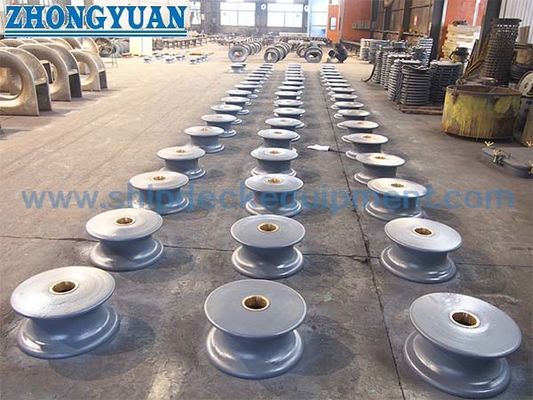

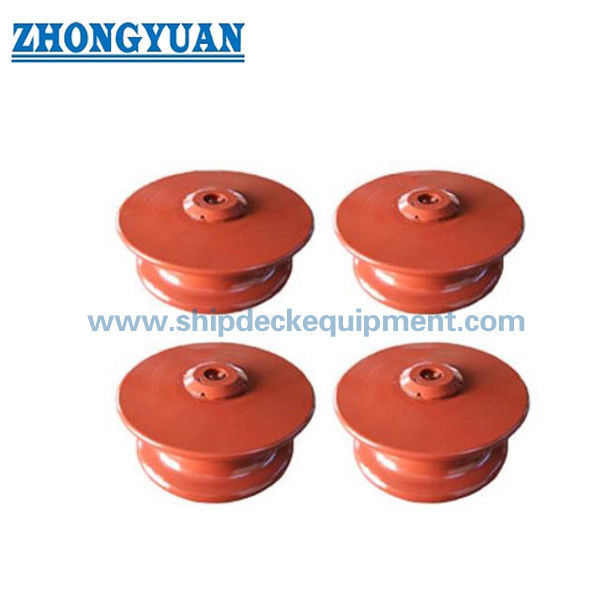

رسم GA صور المنتج
الطلب
MOQ: 1 ∙ تسليم: 30 ∙ 60 يوما
الأسئلة الشائعة
س1: كيف تختار SWL؟
ج: يجب أن يكون SWL أعلى من الحد الأقصى لحمل الرصيف.
السؤال الثاني: لماذا عامل السلامة مهم؟
ج: يضمن الموثوقية تحت الأحمال الديناميكية.
السؤال الثالث: لماذا تستخدم العجلة العادلة؟
ج: يقلل من ارتداء الحبل ويحسن من عمر الخدمة.
