المراكب البحرية ذات الدوارين. كيفية اختيار المراكب المراكب لربط السفن.
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 38-1999 | يكتب: | النوع ب |
|---|---|---|---|
| أقطار الأسطوانة: | 75 ~ 350 ملم | رقم الأسطوانة: | بكرتين |
| وزن الأسطوانة: | 18 ~ 1134 كجم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المصبوب، الحديد الزهر العقدي |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| إبراز: | معدات ترسانة السفن الصلب الصب,الصلب الصبغ المفتوح من النوع 2 |
||
منتوج وصف
المراكب البحرية ذات الدوارين. كيفية اختيار المراكب المراكب لربط السفن.
لمحة عامة عن المنتج
تم تصميم الدوار البحري لقيادة حبال الرفع من خلال فتحة ثابتة مع تقليل الاحتكاك والتحكم في اتجاه الحبل.
توفر هذه الصفحة معلومات عن المنتج ودليل عملي للاختيار لمساعدة المهندسين والمشترين على اختيار النموذج الصحيح بناءً على حجم الحبل وحمل وظروف التثبيت.
يتبع المنتج المعايير المحدثة مثل CB / T 38-1999 ، مع الحفاظ على التوافق مع CB39-66 لمشاريع الاستبدال.
مواصفات سريعة
- هيكل: عجلتين (نوع الإطار) → توجيه حبل سلس
- قطر الحبل المطبق: 7 ¢ 37 ملم → نطاق الاختيار القياسي
- الحبل المطبق MBL: 23 ∼ 583 كين → مرجع الحمل
- التثبيت: قاعدة لحامية / مشبك → بناء جديد وتعديل
- مادة: الصلب الصب → قوة عالية
- وظيفة: تقليل الاحتكاك → حماية الحبل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
كيفية اختيار صاعقة ذات عجلتين
الخطوة 1 تأكيد قطر الحبل → اختيار بناء على حجم الحبل
الخطوة 2 تأكيد حبل كسر الحمل (MBL) → القدرة المقابلة
الخطوة الثالثة: تحديد نوع التثبيت → مصفوقة للإنشاء الجديد / مُحَمَّل للتغيير
الخطوة الرابعة: تحقق من اتجاه الحبل وإرشادات مستقيمة أو زاوية
الخطوة 5 تأكيد الشهادة → CCS، ABS، DNV، الخ
مثال اختيار سريع
إذا كان قطر الحبل 24 ملم → حدد الحجم الاسمي 200
إذا كان الحبل MBL حوالي 246 kN → تطابق مع قيم الجدول
وعاء جديد → اختيار قاعدة لحام
استبدال → اختر نوع القفل
المعلمات التقنية الرئيسية (CB/T 38-1999 صدمة عجلة مزدوجة)
الاسمية | الحبل MBL (kN) | الحبل السلكي | قطعة حبل PP | (ل) | ب | هـ | د | الوزن (كيلوغرام) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
أساس الحمل والاختيار
يشير حمولة الكسر الموضحة في الجدول إلى الحمولة القصوى للكسر (MBL) لحبل الارتباط المعمول به ، وليس SWL المباشر للشوك.
من أجل المرجعية الهندسية، يمكن تقدير حمل العمل الآمن (SWL) على النحو التالي:
SWL ≈ الحبل MBL ÷ عامل سلامة التصميم
يمتد عامل السلامة النموذجي من 1.5 إلى 2.0 اعتمادا على المعايير وظروف التشغيل.
تم تصميم العقدة لتحمل أحمال تساوي أو أعلى من قوة كسر الحبل ، مما يضمن سلامة الهيكل في ظل الظروف القاسية.
طريقة التثبيت (التطور القياسي)
CB39-66: تثبيت المسمار → مناسب لمشاريع التجديد.
CB/T 38-1999: قاعدة لحامية → تحسين نقل الحمل وقوة الهيكل.
ميزة الهندسة
تصميم القاعدة المطاومة يوفر نقل حمولة مستمر ويقلل من تركيز الإجهاد.
هيكل الإطار يسمح بسهولة الصيانة ويضمن دوران الدوار السلس.
دليل الاختيار
الخطوة الأولى: تحديد قطر الحبل
الخطوة 2 تأكيد حمولة كسر الحبل (MBL)
الخطوة الثالثة: الحجم الاسمي للمطابقة
الخطوة 4 تأكيد طريقة التثبيت
الهيكل
عجلتان. دعم الإطار. قاعدة لحام. نظام دوران حر.
سمات مخصصة
- هيكل الإطار → صيانة سهلة
- عجلات الدوران الحرة → تقليل الاحتكاك
- الصلب المصبوب → القوة العالية
- سطح اتصال ناعم → حبل حماية
دليل الاستفسار
توفير قطر الحبل، وحمل الكسر، وموقع التثبيت ومتطلبات الشهادة.
كيف يعمل
الحبل يمر من خلال الصدمة → الدوارات تدور → انخفاض الاحتكاك → توجيه سلس → تمديد عمر الحبل.
التطبيقات
قوس السفينة. مؤخرة السفينة. الحائط.
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار المصنعين
الرسم والصور

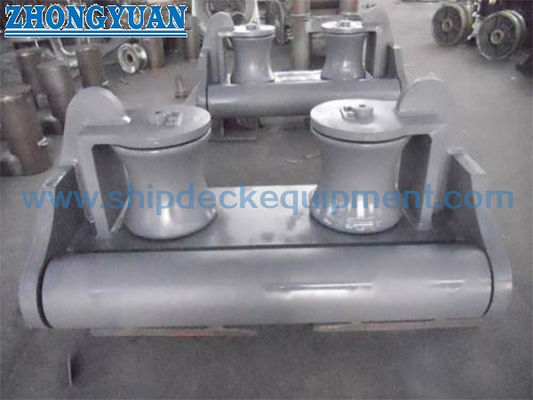

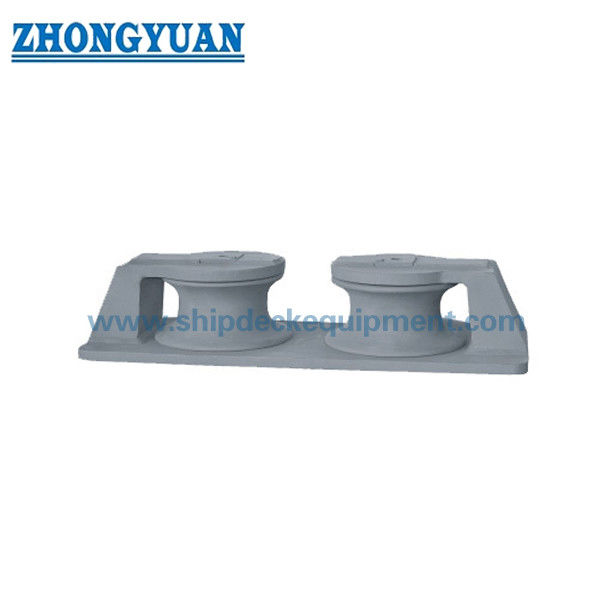

رسم الترتيب العام وصور المنتج
الطلب
تحديد: الحجم، المواد، طريقة التثبيت، الطلاء، الشهادة
الأسئلة الشائعة
السؤال 1: هل الحمل الكسري هو SWL؟
ج: لا، الحمل الكسري هو الحبل MBL. SWL مشتقة باستخدام عامل السلامة.
س2: هل يمكنك توفير نوع CB39-66؟
ج: نعم، لمشاريع استبدال.
السؤال 3: هل تدور الأدوار؟
ج: نعم، تدور بحرية لتقليل الاحتكاك واللبس.
