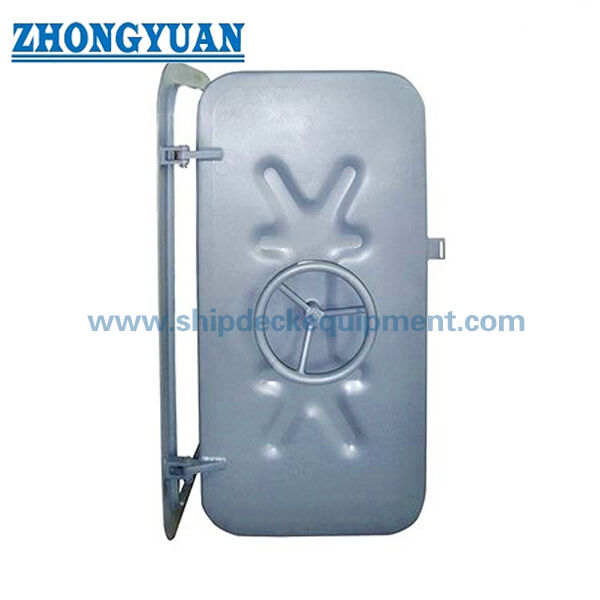

الباب الصلب الصلب الصلب السريع التفاعل مع عجلة يدوية مزدوجة الجانبين

باب فولاذي سريع الإغلاق مقاوم للماء بعجلة يدوية مزدوجة الجانب | باب مفصلي حاجز بحري

نظرة عامة على المنتج

هذا الباب الفولاذي سريع الإغلاق المقاوم للماء هو باب مفصلي يدوي التشغيل، ذو ورقة واحدة لفتحات الوصول في الحواجز المقاومة للماء حيث يسمح ترتيب السفينة والقواعد المعمول بها بإغلاق سريع مفصلي. يتم توفير عجلة يدوية على كلا الجانبين بحيث يمكن تشغيل آلية التثبيت من أي حجرة. الإطار الفولاذي مخصص للحام المباشر في الحاجز، بينما يجب تنسيق الفتحة ذات الزوايا المستديرة، وورقة الباب، والمفصلات، ومقعد الحشية، وترتيب التثبيت مع رسم السفينة المعتمد.

تشير البيانات المتاحة إلى نطاق ضغط عادي يتراوح بين 0.05 و 0.06 ميجا باسكال، وهو ما يعادل تقريبًا 5-6 أمتار من رأس المياه العذبة. هذه القيمة هي مرجع لاختيار المشروع، وليست تصنيفًا عالميًا: يجب تأكيد ضغط التصميم المطلوب، واتجاه الضغط، ومستوى التركيب، وفئة الحاجز، وضغط الاختبار لكل سفينة. الإصدارات المقاومة للماء، والمقاومة للعوامل الجوية، والمقاومة للحريق، والمقاومة للغاز، والصوتية، والمضادة للقرصنة، والمزودة بالطاقة هي تكوينات منفصلة ويجب عدم دمجها في مطالبة منتج واحد ما لم يتم التحقق من نطاق التجميع والموافقة الكامل.

مواصفات سريعة

• نوع المنتج: باب مقاوم للماء مفصلي سريع التشغيل يدوي → مخصص لفتحات الحواجز حيث تكون العملية السريعة من كلا الجانبين مطلوبة ويتم قبول الإغلاق المفصلي.
• التشغيل: عجلة يدوية على كل جانب → يمكن للمشغل تشغيل أو إلغاء آلية التثبيت السريعة من أي حجرة.
• التركيب: إطار فولاذي ملحوم → يجب أن يتبع قطع الحاجز، والتعزيز المحيط، وتسطيح الإطار، وتسلسل اللحام، والتحكم في التشوه الرسم التركيبي المعتمد.
• ضغط المرجع: 0.05-0.06 ميجا باسكال → ما يقرب من 5-6 أمتار من رأس المياه العذبة؛ يجب تأكيد ضغط التصميم والاختبار النهائي من متطلبات التحكم في الأضرار والفئة للسفينة.
• نطاق الفتح الاسمي: 1200 × 600 إلى 1600 × 800 مم → تسعة تركيبات فتح مدرجة لاختيار الوصول والترتيب.
• خيارات لوحة الورقة: 6 / 8 / 10 مم → التركيبات المتاحة والأوزان التقريبية تعتمد على الفتحة الصافية المختارة.
• الوزن التقريبي: 124 إلى 238 كجم → يتعلق بدعم المفصلات، والمناولة، وتسلسل اللحام، والتشغيل، وتخطيط قطع الغيار.
• المواد والوظائف: الفولاذ الطري هو التكوين الأساسي → الفولاذ المقاوم للصدأ، والألمنيوم، والمقاوم للحريق، والمقاوم للغاز، والمخفف للصوت، والمزود بالطاقة، أو الإصدارات المضادة للقرصنة تتطلب تأكيدًا هندسيًا منفصلاً.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكد من أن بابًا مقاومًا للماء مفصليًا سريع التشغيل يدويًا مسموح به في الحاجز المحدد ومسار الوصول. الباب المفصلي غير قابل للتبديل مع باب مقاوم للماء منزلق يعمل بالطاقة في المواقع التي تتطلب فيها قواعد السفينة نوعًا منزلقًا.

الخطوة 2: اختر الفتحة الاسمية وقدم رسم قطع الحاجز، واتجاه الفتح، وجانب المفصلة، وارتفاع العتبة، والهيكل المجاور، وسمك العزل/البطانة، ومغلف خلوص التشغيل على كلا الجانبين.

الخطوة 3: اذكر رأس الماء التصميمي أو الضغط، واتجاه الضغط، وترتيب الحجرات، وأساس خط مياه الضرر، وما إذا كان الباب يجب أن يتحمل الضغط من جانب واحد أو كلا الجانبين.

الخطوة 4: قم بتأكيد مادة الباب والإطار، وسمك لوحة الورقة، ومادة الحشية، ومتطلبات مادة المفصلة والتثبيت، وتحضير السطح، ونظام الطلاء، وتفاوت التآكل، وأي تفاصيل واجهة من الفولاذ المقاوم للصدأ.

الخطوة 5: قم بتأكيد الوظيفة المطلوبة: مقاومة للماء فقط، مقاومة للعوامل الجوية، مقاومة للحريق، مقاومة للغاز، مخففة للصوت، قفل مضاد للقرصنة، أو تشغيل بالطاقة. تتطلب وظائف الحريق والغاز والصوت والأمان أدلة تصميم مخصصة ولا يمكن افتراضها من باب مقاوم للماء قياسي.

الخطوة 6: قدم الكمية، ونوع السفينة أو الوحدة البحرية، وموقع التركيب، وجمعية التصنيف، ونطاق الشهادة والمراقبة، ووجهة التسليم، وتاريخ التسليم المطلوب، والرسم المعتمد، وصورة مرجعية إذا كانت متاحة.

الهيكل

إطار فولاذي ملحوم | ورقة فولاذية مفصلية واحدة | فتحة ذات زوايا مستديرة | عجلات يدوية مزدوجة الجانب | آلية تثبيت سريعة التشغيل | حشية محيطية ومقعد ضغط | مفصلات ومصدات | وصول تشغيل داخلي وخارجي | نظام حماية السطح

مزايا مقاومة الماء والتركيب والجودة

• تدعم عملية العجلة اليدوية مزدوجة الجانب الفتح والإغلاق المحلي السريع دون الحاجة إلى مصدر طاقة خارجي. يجب أن يتبع الربط النهائي، وعدد نقاط التثبيت، وعزم دوران التشغيل، وترتيب التحرير في حالات الطوارئ التصميم المعتمد.
• يهدف نظام التثبيت السريع إلى تطبيق ضغط موزع حول محيط الحشية. يعتمد الختم الموحد على تسطيح الإطار، وضبط المشابك الصحيح، وحالة الحشية، ومحاذاة المفصلات، وانحراف الورقة المتحكم فيه.
• تتجنب الفتحة ذات الزوايا المستديرة وهندسة الإطار انتقالات مستطيلة حادة في المخطط البعدي المقدم. يجب الحفاظ على زوايا الدوران الفعلية وقطع الحاجز أثناء التصنيع وتركيب حوض بناء السفن.
• يوفر اللحام المباشر بالحاجز حدودًا متكاملة، ولكن الإفراط في إدخال الحرارة يمكن أن يشوه الإطار ويقلل من تلامس الحشية. تسلسل اللحام، والدعامات المؤقتة، والفحص البعدي، والمحاذاة بعد اللحام هي نقاط قبول مهمة.
• تزداد كتلة الباب مع حجم الفتحة وسمك اللوحة. يجب مراجعة سعة المفصلة، وتقييد الفتح، ونقاط المناولة، وطريقة الرفع للتركيب، والتشغيل اليدوي الآمن قبل الموافقة النهائية.
• يجب التعامل مع نطاق الضغط المذكور 0.05-0.06 ميجا باسكال كمرجع للاختيار. يعتمد اختبار ضغط النموذج الأولي، واختبار تسرب الإنتاج، وفحوصات المقعد على متن السفينة، ومتطلبات المراقبة على المعيار المعمول به، وقواعد الفئة، وخطة الفحص المعتمدة.
• يجب أن يكون استمرارية الطلاء مطلوبة عند الإطار، وحواف الورقة، والمفصلات، واللحامات، والأجهزة الغائرة. يجب تأكيد توافق الطلاء النهائي مع مواصفات طلاء السفينة ومادة الحشية قبل الشحن.

سمات مخصصة

• نوع المنتج: باب فولاذي سريع الإغلاق مقاوم للماء → إغلاق وصول مفصلي يدوي لمواقع الحواجز المقاومة للماء المعتمدة
• التشغيل: عجلة يدوية مزدوجة الجانب → يسمح بالتشغيل المحلي من أي جانب من جوانب الحاجز
• الفتحة الاسمية: 1200 × 600 إلى 1600 × 800 مم → اختر وفقًا لمتطلبات الوصول، والهيكل، ورسم السفينة المعتمد
• ضغط المرجع: 0.05-0.06 ميجا باسكال → ما يقرب من 5-6 أمتار من رأس المياه العذبة؛ لا يزال ضغط تصميم واختبار المشروع بحاجة إلى تأكيد
• سمك لوحة الورقة: 6 / 8 / 10 مم → التوفر يعتمد على تركيبة الفتحة الاسمية في الجدول المقدم
• المادة الأساسية: فولاذ طري → الفولاذ المقاوم للصدأ والألمنيوم هي متغيرات هندسية منفصلة، وليست بدائل مواد مباشرة
• التركيب: إطار حاجز ملحوم → دقة القطع، والتعزيز، وتسلسل اللحام، والتحكم في التشوه يؤثر على مقاومة الماء النهائية
• يد الفتح: يسار أو يمين، سيتم تأكيده → ضع علامة على جانب المفصلة واتجاه الفتح على الرسم المعتمد
• نظام الختم: حشية محيطية، سيتم تأكيد المادة → ملف الحشية، والضغط، وطريقة الربط، وإمكانية الوصول إلى الاستبدال خاصة بالمشروع
• تصنيف الحريق / الغاز / الصوت: سيتم تأكيده → اذكر التصنيف فقط عندما يكون تجميع الباب الكامل لديه اختبارات وأدلة موافقة قابلة للتطبيق
• قفل مضاد للقرصنة: متاح حسب المشروع → يجب مراجعة التحرير الداخلي، وتوافق مسار الهروب، ومنطق القفل، وقبول الفئة/العلم
• الشهادات: حسب متطلبات المشروع → يجب الاتفاق على نطاق الموافقة، وتتبع المواد، والاختبار، والمراقبة قبل الإنتاج

كيف يعمل

أدر العجلة اليدوية من أي جانب → آلية التثبيت السريعة تحرر أو تشغل نقاط التثبيت المحيطية → تفتح الورقة المفصلية أو تغلق → الحركة النهائية للعجلة اليدوية تضغط الحشية على مقعد الإطار → يتم فحص المقعد والمحاذاة والتسرب أثناء التشغيل

التطبيقات

حواجز التقسيم المقاومة للماء | مواقع الوصول إلى حجرة المحرك | الوصول إلى نفق العمود أو مساحة الخدمة حيث يُسمح بالأبواب المفصلية | غرف المضخات والمقصورات الفنية | قوارب العمل والسفن التجارية | مقصورات الوحدات البحرية تخضع لموافقة المشروع | مشاريع البناء الجديد والاستبدال

الشهادات والمزايا

يمكن ترتيب الشهادات، ووثائق الموافقة، وتتبع المواد، واختبار الضغط أو التسرب، ومراقبة الفحص وفقًا لمتطلبات المشروع، والقواعد المعمول بها، والرسم المعتمد، وإجراءات جمعية التصنيف. لا يتم تضمين الموافقة من النوع، أو موافقة EC MED، أو شهادة الحريق، أو شهادة منتج الفئة افتراضيًا.

الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: هل نطاق الضغط 0.05-0.06 ميجا باسكال مناسب لكل تركيب؟

ج1: لا. إنه النطاق المرجعي المقدم لبيانات هذا المنتج. يجب تحديد ضغط التصميم والاختبار المطلوب من مستوى التركيب، وخط مياه الضرر، واتجاه الضغط، وقواعد السفينة، والرسم المعتمد، ومتطلبات جمعية التصنيف.

س2: هل يمكن لهذا الباب المفصلي بعجلة يدوية أن يحل محل باب مقاوم للماء منزلق يعمل بالهيدروليك أو بالطاقة؟

ج2: ليس تلقائيًا. تتطلب بعض مواقع الحواجز المقاومة للماء أبوابًا منزلقة أو تعمل بالطاقة بموجب قواعد السفينة المعمول بها. يجب على مصمم السفينة وجمعية التصنيف تأكيد أن بابًا مفصليًا سريع التشغيل يدويًا مقبول في الموقع المقصود.

س3: هل تشمل شهادات مقاومة الحريق، ومقاومة الغاز، وعزل الصوت، ومقاومة القرصنة، وشهادات الفئة كمعيار؟

ج3: لا. هذه نطاقات وظيفية وموافقة منفصلة. يجب الاتفاق على التصنيف المطلوب، ومعيار الاختبار، وترتيب القفل والهروب، ومراقبة الفئة، والموافقة من النوع، وحزمة الشهادات قبل تقديم عرض الأسعار ودعمها بأدلة التصميم والاختبار ذات الصلة.
