مكوك جانبي مسدود مع تجهيزات بحرية بغطاء عاصفة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | آيزو 1751:2012، جيجابايت/تي 14413-2008 | مسلسل: | السلسلة العادية (N) لا يوجد مقاومة للحريق |
|---|---|---|---|
| النوع ب: | متوسطة النوع | نماذج: | نموذج الافتتاح مع غطاء العاصفة أو الضوء الميت. اتجاه فتح حامل الزجاج |
| نوع التثبيت: | سوينغ الترباس والجوز | مادة: | الفولاذ الطري، الفولاذ المقاوم للصدأ، صب الفولاذ، الألومنيوم، النحاس، البرونز |
| الاختبار: | اختبار الضغط الهيدروليكي | الأحجام الاسمية: | 200، 250، 300، 350، 400، 450 ملم |
| حالة التسليم: | مطلي، مصقول، مجلفن. | شهادة: | التصنيف ABS، DNV، KR، NK، LR، RINA، BV، CCS، IRS، شهادة المطحنة |
| إبراز: | مكوك جانبي مفتوح مسدود,مكوك جانبي للسفن,تجهيزات بحرية ABS |
||
منتوج وصف

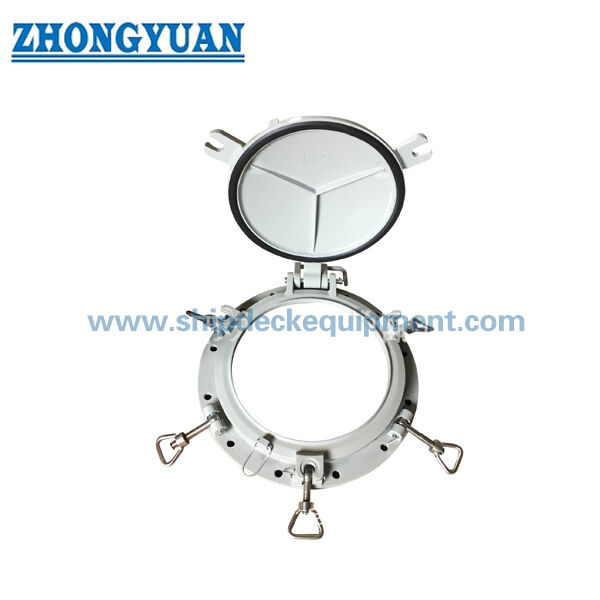

مكوك جانبي مسدود بغطاء عاصفة
وصف:
عادةً ما يتم استخدام المكوك الجانبي المسدود مع غطاء العاصفة للسفن على السفن العابرة للمحيطات ، وسفن المياه الداخلية ، والسفن الحربية.وهي مزودة بمسامير على الحائط أو صفيحة السفينة.يتشارك خليج العاصفة أو الضوء الميت وحامل الزجاج أو الإطار في مفصلات مشتركة.يتم تثبيت حامل الزجاج وغطاء العاصفة أو الضوء الساكن بواسطة مسمار التأرجح والصمولة.هذه سلسلة عادية (N) سطل بدون درجة مقاومة للحريق.يمكننا إنتاج سكوكات مقاومة للحريق من الفئة A و B.
المواصفات الفنية الرئيسية:
- المعيار: ISO 1751: 2012 ، GB / T 14413-2008 ；
- السلسلة: سلسلة عادية (N) لا شيء مقاوم للحريق ；
- النوع ب: متوسط النوع ؛
- النماذج: نموذج الافتتاح ؛مع غطاء العاصفة أو الضوء الميت ؛اتجاه فتح حامل الزجاج
- نوع التثبيت: سوينغ بولت وصمولة
- المواد: الفولاذ الطري ، الفولاذ المقاوم للصدأ ، الفولاذ المصبوب ، الألومنيوم ، النحاس ، البرونز ؛
- الاختبار: اختبار الضغط الهيدروليكي.
- الأحجام الاسمية 200 ، 250 ، 300 ، 350 ، 400 ، 450 مم ؛
- حالة التسليم: مطلي ، مصقول ، مجلفن.
- الشهادة: التصنيف ABS ، DNV ، KR ، NK ، LR ، RINA ، BV ، CCS ، IRS ، شهادة المطحنة ；
المؤشرات الفنية الاساسية:
| اسمى، صورى شكلى، بالاسم فقط قطر الدائرة د |
D1 | د 2 | د 3 | د 4 | D5 | ح | ر | أ | مهمات الربط رقم للزجاج مالك |
مهمات الربط رقم من أجل العاصفة التغطية |
تصاعد حجم البراغي |
تصاعد البراغي رقم |
حائط افتتاح بحجم |
وزن كلغ |
| 200 | 245 | 204 | 250 | 350 | 310 | 155 | 8 | 45 درجة | 3 | 2 | م 12 | 8 | 253 | 14.23 |
| 250 | 295 | 254 | 305 | 400 | 364 | 182 | 42 درجة | م 16 | 308 | 17.16 | ||||
| 300 | 350 | 304 | 360 | 450 | 414 | 207 | 10 | 31 درجة | 3 | 12 | 363 | 22.74 | ||
| 350 | 400 | 354 | 410 | 500 | 464 | 232 | 12 | 32 درجة | 413 | 26.93 | ||||
| 400 | 450 | 404 | 460 | 550 | 514 | 257 | 31 درجة | مسييه 18 | 463 | 31.07 | ||||
| 450 | 500 | 454 | 510 | 600 | 564 | 282 | 15 | 4 | م 20 | 513 | 36.83 |
رسم المكوك الجانبي المسدود مع تجهيز بحري بغطاء العاصفة
