قوس سحب SMIT مع دبوس منزلق لأنظمة سحب السفن في حالات الطوارئ

قوس سحب SMIT مع دبوس منزلق لأنظمة السحب في حالات الطوارئ للسفن

نظرة عامة على المنتج

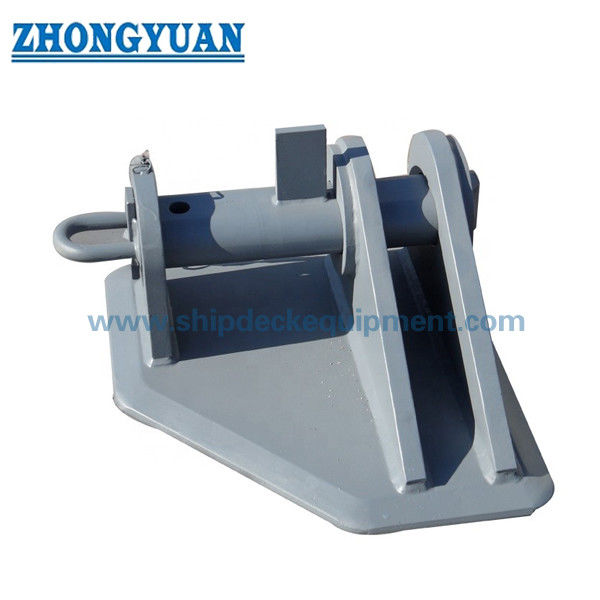

قوس سحب SMIT هو تركيب قوي ملحوم على السطح يستخدم لتثبيت الوصلة الطرفية الداخلية لسلسلة الاحتكاك في ترتيب سحب الطوارئ للسفينة. يتكون هيكله الرئيسي من لوحين عموديين متوازيين، وقاعدة ملحومة ودعامات داعمة، مع دبوس منزلق قابل للإزالة يمر عبر الألواح الجانبية ووصلة نهاية السلسلة. يتم تركيبه عادة على سطح المقدمة ويتم ترتيبه مع بكرة السحب، وسلسلة الاحتكاك، وحبل السحب، وهيكل السطح الداعم المقوى.

تغطي هذه المجموعة من المنتجات أقطار السلاسل الاسمية من 54 إلى 95 مم، مع أحمال عمل آمنة مزودة من 1000 إلى 3000 كيلو نيوتن وأحمال كسر دنيا مزودة من 2000 إلى 6570 كيلو نيوتن. يجب ألا يتم الاختيار بناءً على قطر السلسلة وحده: يجب تأكيد درجة السلسلة، وهندسة الوصلة الطرفية، وقطر الدبوس، واتجاه السحب، وأساس السطح، وموافقة الفئة.

مواصفات سريعة

• نوع المنتج: قوس سحب SMIT ملحوم على السطح → يثبت الوصلة الطرفية لسلسلة الاحتكاك عند نقطة القوة الداخلية للسحب في حالات الطوارئ.
• الشكل الهيكلي: لوحان عموديان متوازيان + دبوس منزلق + قاعدة مقواة → يوفر اتصالاً ميكانيكياً مباشراً بين وصلة نهاية السلسلة وهيكل السفينة.
• قطر السلسلة الاسمي: 54 / 76 / 84 / 95 مم → يجب أن يتطابق الاختيار النهائي أيضًا مع درجة السلسلة، وأبعاد الوصلة، وترتيب السحب المعتمد.
• نطاق الحمل المزود: SWL 1000-3000 كيلو نيوتن؛ MBL 2000-6570 كيلو نيوتن → تظل SWL و MBL قيمًا منفصلة ويجب التحقق منها مقابل أساس حمل المشروع.
• التركيب: ملحوم على سطح المقدمة أو أساس قوة معتمد → تتطلب عوارض السطح، والمقويات، وتفاصيل اللحام، واتجاه الحمل تأكيد تصميم السفينة.
• خيارات المواد: فولاذ C-Mn، فولاذ طري، وفولاذ عالي الشد للأجزاء المصنعة؛ خيار فولاذ سبائكي مطروق للدبوس المنزلق → يجب تأكيد الدرجات الدقيقة والمعالجة الحرارية.
• المعالجة السطحية: سفع Sa 2.5 + طبقة واحدة من برايمر الإيبوكسي في المصنع كمرجع → يتبع نظام الطلاء البحري النهائي مواصفات السفينة.
• الهندسة والتفتيش: يمكن ترتيب الحساب الهيكلي / تحليل العناصر المحدودة، ومراجعة إجراءات اللحام، وتتبع المواد، والاختبارات غير الإتلافية وفقًا لمتطلبات المشروع والفئة.

المعلمات الفنية الرئيسية

بيانات اختيار الصفحة الرئيسية من جدول المعلمات المزود. الأبعاد بالمليمتر ما لم يُذكر خلاف ذلك.

دليل الاختيار والاستعلام

الخطوة 1: تأكيد المنتج كقوس سحب SMIT لترتيب السحب في حالات الطوارئ للسفينة، جنبًا إلى جنب مع موقع التركيب ومسار السلسلة المطلوب.

الخطوة 2: تأكيد قطر السلسلة الاسمي، ودرجة السلسلة، وأبعاد الوصلة المشتركة والوصلة الطرفية، ومتطلبات SWL / MBL المزودة، وأساس حمل التصميم المعتمد.

الخطوة 3: تقديم رسم ترتيب السحب الذي يوضح القوس، وبكرة السحب، وسلسلة الاحتكاك، وحبل السحب، وزوايا المسار الأفقية / الرأسية المتوقعة، واتجاه الوصول إلى الدبوس.

الخطوة 4: تأكيد أساس القاعدة، وسمك لوحة السطح، والعوارض / المقويات الداعمة، وتفاصيل اللحام، وما إذا كان الحساب الهيكلي أو تحليل العناصر المحدودة مطلوبًا لمراجعة الفئة.

الخطوة 5: تأكيد درجات مواد لوحة الجسم والدبوس المنزلق، والمعالجة الحرارية، وشهادات المواد، و WPS / PQR، ونطاق NDT، ونظام الطلاء، ومتطلبات فحص الفئة.

الخطوة 6: توفير الكمية، ونوع السفينة، وحالة البناء الجديد أو التحديث، ووجهة التسليم، ووقت التسليم المطلوب، والرسم المعتمد أو صورة مرجعية إذا كانت متاحة.

الهيكل

لوحة قاعدة ملحومة | لوحان جانبيان عموديان متوازيان | دبوس تثبيت منزلق | ترتيب تثبيت الدبوس | مساحة جلوس وصلة نهاية السلسلة | دعامات تقوية | واجهة لحام السطح | نظام طلاء بحري

مزايا السحب واللحام والهندسة

• يوفر ترتيب الدبوس المنزلق اتصالاً ميكانيكيًا بسيطًا وقابلاً للفحص لوصلة نهاية سلسلة الاحتكاك، مع السماح بإزالة السلسلة عند تفريغ النظام من الحمل.
• تتحكم الألواح الجانبية المتوازية في موضع وصلة السلسلة حول الدبوس؛ يجب مطابقة الخلوص الداخلي وقطر الدبوس وتباعد الألواح مع هندسة الوصلة الطرفية الفعلية بدلاً من قطر السلسلة الاسمي وحده.
• تنقل القاعدة الملحومة المقواة قوة السحب إلى أساس سطح المقدمة. يعتمد توزيع الحمل الفعال على المحاذاة مع عوارض السطح والمقويات واتجاه قوة السحب المعتمد.
• يساعد تشغيل الأبعاد والتحكم في فتحات الدبوس والدبوس المنزلق وميزات التثبيت في الحفاظ على ملاءمة التجميع، وخلوص إدخال الدبوس، وقابلية التبادل عند الاستبدال.
• يمكن إعداد الحساب الهيكلي أو تحليل العناصر المحدودة وفقًا لمتطلبات المشروع لمراجعة إجهاد الألواح الجانبية، وتحمل الدبوس، وانتقال القاعدة، والدعامات، واللحامات، ونقل حمل السطح الداعم.
• يمكن تحديد تحضير اللحام، و WPS / PQR، وتأهيل اللحام، والاختبارات غير الإتلافية في خطة الفحص والاختبار المعتمدة. يظل النطاق النهائي خاضعًا لمتطلبات الفئة والمشروع.
• يدعم تتبع المواد وتحضير السطح المتحكم فيه فحص الفئة والحماية من التآكل طويل الأمد؛ يجب تنسيق نظام الطلاء النهائي مع مواصفات طلاء السفينة.
• يجب تشغيل الدبوس المنزلق اليدوي فقط بموجب إجراء معتمد ومع إزالة حمل السحب بأمان. يلزم وجود نظام تحرير سريع مخصص أو نظام تحرير حمل عند الحاجة إلى التحرير تحت الحمل.

سمات مخصصة

• الوظيفة الأساسية: تثبيت وصلة نهاية سلسلة الاحتكاك → يشكل نقطة الاتصال الداخلية لترتيب السحب في حالات الطوارئ.
• نوع الاتصال: دبوس منزلق يدوي → يمر عبر كل من الألواح العمودية ووصلة السلسلة المختارة.
• قطر السلسلة الاسمي: 54 / 76 / 84 / 95 مم → تظل درجة السلسلة وهندسة الوصلة الدقيقة عناصر تأكيد إلزامية.
• نطاق الحمل المزود: SWL 1000-3000 كيلو نيوتن؛ MBL 2000-6570 كيلو نيوتن → القيم غير قابلة للتبديل ويجب أن تتبع أساس الحمل المعتمد.
• التركيب: ملحوم على السطح → مقاسات الأساس، وحجم اللحام، والهيكل الداعم خاصة بالمشروع.
• مادة الجسم: خيارات فولاذ C-Mn / طري / عالي الشد → يجب تأكيد درجة اللوحة النهائية ومتطلبات السماكة الكاملة، إن وجدت.
• الدبوس المنزلق: خيار فولاذ سبائكي مطروق → يجب تأكيد درجة المادة، والمعالجة الحرارية، والصلابة، والاختبارات غير الإتلافية بالرسم المعتمد.
• مراجعة الهندسة: الحساب / تحليل العناصر المحدودة متاح وفقًا لمتطلبات المشروع → يستخدم لتقييم مسارات الحمل للقوس واللحام والسطح الداعم.
• متطلبات الشهادة: متاحة وفقًا لنطاق الطلب → يجب تأكيد متطلبات شهادات المواد، والشركة المصنعة، واختبار الحمل، والفئة قبل تقديم عرض الأسعار.

كيف يعمل

يتم وضع وصلة نهاية سلسلة الاحتكاك بين الألواح العمودية → يتم إدخال الدبوس المنزلق عبر اللوحة الأولى، ووصلة السلسلة، واللوحة الثانية → يتم تأمين جهاز تثبيت الدبوس → تنتقل قوة السحب عبر الدبوس والألواح الجانبية والقاعدة الملحومة إلى هيكل السطح المقوى → يتم إزالة الدبوس فقط بعد تفريغ السلسلة بأمان والسماح بإجراء التشغيل المعتمد بالفصل

التطبيقات

ترتيبات السحب في حالات الطوارئ لمقدمة الناقلات | نقاط قوة سلسلة الاحتكاك | أنظمة السحب في حالات الطوارئ للسفن | وصلات سحب وحدات الإنتاج والتخزين العائمة (FPSO) والوحدات البحرية عند تحديدها | مشاريع البناء الجديد والتحديث

الشهادات والمزايا

يمكن ترتيب الشهادات وفحص الفئة وفقًا لمتطلبات المشروع، والرسومات المعتمدة، وتتبع المواد، ونطاق اللحام / الاختبارات غير الإتلافية، ونطاق الاختبار، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

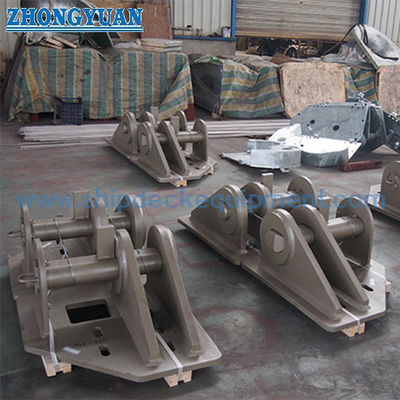

الرسومات والصور

الأسئلة الشائعة

س1: ما هو الفرق بين SWL و MBL في الجدول المزود؟

ج1: SWL هو حمل العمل المسموح به المحدد للقوس، بينما MBL هو الحد الأدنى لحمل الكسر المحدد. لا يجب استخدامهما بشكل متبادل. بالنسبة لتركيب السحب، قد يكون مصطلح العلامة النهائي هو TOW بدلاً من SWL اعتمادًا على قاعدة الفئة وخطة ترتيب السحب المعتمدة.

س2: هل يمكن إزالة الدبوس المنزلق أثناء تعرض سلسلة الاحتكاك لحمل السحب؟

ج2: لا ينبغي اعتبار الدبوس اليدوي القياسي جهاز تحرير سريع آمن تحت الحمل. يجب تفريغ السلسلة بأمان قبل إزالة الدبوس. حيث يلزم التحرير في حالات الطوارئ تحت الحمل، يجب تحديد نظام تحرير عن بعد أو تحكم مصمم خصيصًا والموافقة عليه بشكل منفصل.

س3: ما هي المعلومات المطلوبة قبل تقديم عرض الأسعار والمراجعة الهندسية؟

ج3: قدم قطر السلسلة ودرجتها وأبعاد الوصلة الطرفية؛ SWL / MBL المطلوب أو أساس حمل الفئة؛ ترتيب السحب واتجاهات الحمل؛ موضع بكرة السحب؛ أساس القوس وهيكل السطح؛ متطلبات المواد والطلاء والاختبارات غير الإتلافية والشهادات؛ الكمية والوجهة ووقت التسليم.
