واقي مطاطي من نوع D للسفن والمحطات البحرية
نظرة عامة على المنتج

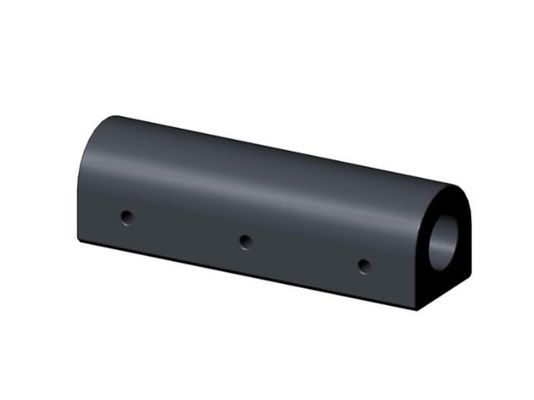

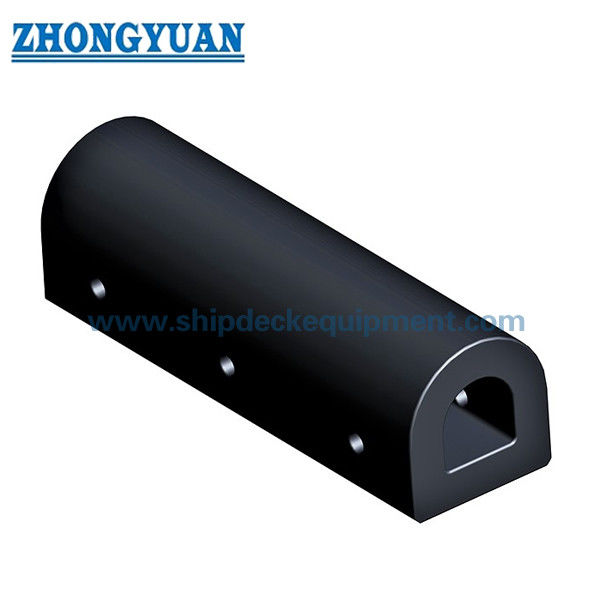

واقي مطاطي صلب من نوع D للسفن والمحطات البحرية هو واقي مدمج من المطاط الصلب لحماية جانب السفينة، وأرصفة الإطارات، والأرصفة. تشمل العائلة متغيرات المقطع العرضي DD و DC: يستخدم تكوين DD مقطعًا خارجيًا على شكل D مع فتحة داخلية على شكل D، بينما يستخدم تكوين DC مقطعًا خارجيًا على شكل D مع تجويف مركزي دائري.
تغطي نطاقات الأبعاد المتوفرة مقاطع اسمية تتراوح تقريبًا من 125 إلى 500 مم، مع أطوال مرجعية في الكتالوج تبلغ 1000 مم وأطوال أطول خاصة بالمشروع متاحة بالترتيب. توفر سلسلة أداء DC المتوفرة قوة رد فعل وامتصاص للطاقة عند ضغط تصميمي بنسبة 40% لـ DC150 إلى DC500.
مواصفات سريعة
- عائلة المنتج: واقي مطاطي صلب من مقطع D
- التكوينات الرئيسية: نوع DD | نوع DC | متغير المقطع الخاص DO-B
- نطاق الارتفاع / العرض المرجعي في الكتالوج: حوالي 125-500 مم لمقاطع DD/DC
- نقطة أداء DC المنشورة: ضغط تصميمي بنسبة 40%
- نطاق رد فعل DC المنشور: 82-273 كيلو نيوتن لكل 1000 مم طول مرجعي
- نطاق طاقة DC المنشور: 1.9-21.5 كيلو جول لكل 1000 مم طول مرجعي
- تفاوت أداء الكتالوج: ±10%
الهيكل والتكوين
DD: مقطع خارجي على شكل D مع فتحة داخلية على شكل D | DC: مقطع خارجي على شكل D مع تجويف مركزي دائري | DO-B: مقطع خاص مفتوح من الجانب / مقوس الشكل متوفر كمتغير أبعاد منفصل ضمن عائلة مقطع D الأوسع.
تُعامل واقيات D و DC كمنتجات مطاطية صلبة مصبوبة ومبركنة. لا يُستخدم الصياغة العامة لعملية اللف السابقة لهذه العائلة.
المعلمات الفنية الرئيسية
أبعاد مرجعية متوفرة لمقطع DD / D
|
النوع |
الارتفاع |
B |
الطول |
فتحات |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300-400 | 100-150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300-400 | 100-150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300-400 | 100-150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300-400 | 100-150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300-400 | 100-150 | 125 | 90 | 45 |
أداء معتمد لنوع DD عند ضغط 40%
قيم أداء DD التالية معتمدة كمرجع في كتالوج موقع Zhongyuan بعد التحقق الهندسي من مصادر متعددة وموافقة المستخدم. القيم مذكورة لكل 1000 مم من طول الواقي. يتبع قبول الطلب النهائي مواصفات الاختبار / الفحص المتفق عليها للمشروع.
|
النوع |
ضغط التصميم (%) |
قوة رد الفعل (كيلو نيوتن/م) |
امتصاص الطاقة (كيلو جول/م) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
أداء منشور لنوع DC عند ضغط 40%
|
النوع |
ضغط التصميم (%) |
قوة رد الفعل (كيلو نيوتن) |
امتصاص الطاقة (كيلو جول) |
التفاوت |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
متغير خاص DO-B
|
النوع |
B |
B1 |
الارتفاع |
d |
h |
C |
Q |
الحد الأقصى للطول |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد المقطع المطلوب: DD، DC أو DO-B وفقًا لهندسة السفينة / الرصيف ومتطلبات الاستبدال.
الخطوة 2 - تأكيد حجم المقطع والطول الإجمالي. للاختيار القائم على الأداء، استخدم جدول DC بنسبة 40% فقط عندما يتوافق المقطع والطول المختاران مع السلسلة المنشورة.
الخطوة 3 - تقديم رسم التركيب، وترتيب فتحات التثبيت، ومواد الدعم، والمسافة المتاحة للحافة.
الخطوة 4 - تحديد اتجاه التلامس التشغيلي، وظروف التآكل، وحركة السفينة المتوقعة، وأي متطلبات استبدال / تبادل.
الخطوة 5 - تأكيد الكمية، والوثائق، ونطاق الفحص، ووجهة التسليم.
المزايا الهندسية الرئيسية
- هندسة المقطع D المدمجة مناسبة لعمق التركيب المحدود وترتيبات جانب السفينة / أرصفة الإطارات.
- خيارات الفتحة المركزية DD و DC تسمح بمطابقة نفس مفهوم المقطع الخارجي مع متطلبات الصلابة والتركيب المختلفة.
- توفر سلسلة DC المتوفرة بيانات قوة رد الفعل وامتصاص الطاقة عند ضغط 40% مدونة مباشرة بدلاً من الاعتماد فقط على الادعاءات الوصفية.
- يمكن تكييف أطوال المقاطع وترتيبات التثبيت مع الهيكل الداعم الفعلي بشرط التحقق الهندسي.
التركيب وواجهة النظام
عادةً ما يتم تثبيت واقيات المقطع D على هياكل دعم فولاذية أو خرسانية من خلال ترتيبات تثبيت بمسامير أو ترتيبات خاصة بالمشروع. يجب أن يتطابق حجم المسمار النهائي، وتباعد الفتحات، والهيكل الداعم، والمسافة للحافة، والتعزيز المحلي مع المقطع المختار، وحمل الخدمة، ومادة الدعم.
الفحص والتوثيق
يشمل التحكم في الجودة الأساسي الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. حيثما يكون جدول قوة رد الفعل / امتصاص الطاقة الكمي جزءًا من مواصفات المنتج المتفق عليها، يمكن تضمين اختبار الضغط على نطاق واسع في خطة اختبار المشروع (ITP) للتحقق من الأداء المضمون في ظل ظروف الاختبار المحددة.
تُستخدم إرشادات PIANC Fender Guidelines 2024 (MarCom WG211) كمرجع هندسي حالي لمبادئ تصميم أنظمة الواقيات وتصنيعها واختبارها. يتم ذكر الموافقة على النوع، وشهادة المنتج، وشهادة الطرف الثالث، والمراقبة من قبل الفئة فقط عندما يتم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
جوانب السفن | حماية جانب القاطرات وقوارب العمل | أرصفة الإطارات | الأرصفة العائمة | حواف الأرصفة | حماية اليخوت / سفن المرافقة | مشاريع الواقيات البديلة
الرسومات والصور
الأسئلة الشائعة
س1: ما الفرق بين واقيات DD و DC؟ — كلاهما يستخدم مقطعًا خارجيًا على شكل D. يستخدم DD فتحة داخلية على شكل D، بينما يستخدم DC تجويفًا مركزيًا دائريًا.
س2: هل يمكن تطبيق أداء DC بنسبة 40% المذكور على كل متغير من متغيرات مقطع D؟ — لا. استخدم القيم المنشورة فقط لسلسلة DC المقابلة ما لم يتم تقديم تحقق منفصل للأداء.
س3: هل يمكن توفير أطوال مخصصة؟ — يمكن مناقشة الطول وترتيب التثبيت للمشروع، ولكن يجب التحقق من الأداء والتثبيت الهيكلي للتكوين النهائي.
