أجهزة إطارات مطاطية مربعة للسفن والمحطات البحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | SC | ينطبق على: | جانب السفينة، الحوض الجاف، الرصيف العائم، جانب الرصيف |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | درابزين المطاط البحري SC,حاجز المطاط البحري BV,مصدات مطاطية للسفن OEM |
||
منتوج وصف

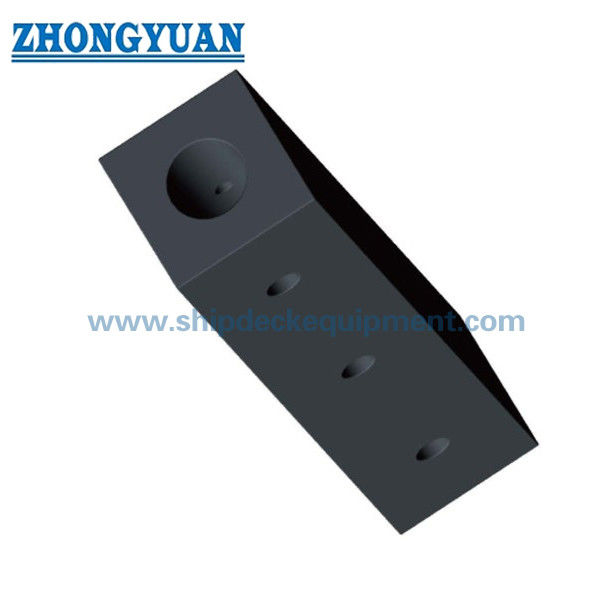

واقي مطاطي مربع للسفن والمحطات البحرية
نظرة عامة على المنتج
يجمع واقي المطاط المربع والمستطيل للسفن والمحطات البحرية بين عائلتين من المقاطع المطاطية الصلبة المترابطتين في صفحة واحدة لتجنب المحتوى الرقيق المكرر. تستخدم السلسلة المربعة المقدمة رمز المصدر SC، بينما تستخدم السلسلة المستطيلة SD. كلاهما مخصص للحماية على جانب السفينة، وحوض الجاف، وحوض العائم، وجانب الرصيف.
تغطي السلسلة المرجعية المقدمة 1000 مم أقسامًا اسمية 150، 200، 250، 300 و 400 مم. تتضمن المستندات المصدر منحنيات أداء عامة ولكنها لا توفر جدولًا كاملاً للقوة التفاعلية / امتصاص الطاقة، لذا يعتمد الاختيار في هذه الصفحة على الأبعاد والتحقق من الأداء الخاص بالمشروع.
مواصفات سريعة
- نوع المنتج: واقي مقطع مطاطي صلب مربع / مستطيل
- السلاسل المقدمة: مقطع مربع SC | مقطع مستطيل SD
- أحجام الأقسام الاسمية: 150-400 مم
- طول مرجع الكتالوج: 1000 مم
- عدد التثبيتات النموذجية في الجدول المقدم: 3 فتحات لكل وحدة 1000 مم
- التطبيقات: جانب السفينة، حوض الجاف، حوض العائم، وجانب الرصيف
- بيانات الأداء: منحنى المصدر متاح؛ لا يوجد جدول رقمي كامل موثوق به مقدم
الهيكل والتكوين
جسم مطاطي مربع / مستطيل صلب | هندسة تثبيت مركزية أو مدمجة وفقًا لرسم المقطع المقدم | مواضع مسامير متكررة على طول طول 1000 مم | امتداد خاص بالمشروع لأطوال / أقسام أخرى عند الحاجة.
يتم الاحتفاظ برموز المصدر SC و SD فقط كمرجع للسلسلة. يستخدم اسم الصفحة العامة أسماء المقاطع الدولية الوصفية لمنع الارتباك مع عائلة منتجات Super Cell المنفصلة، والتي تستخدم أيضًا SC كاختصار في بعض المستندات القديمة.
المعلمات الفنية الرئيسية
مقطع مربع - سلسلة SC المقدمة
|
الحجم الاسمي |
م |
ارتفاع |
عرض |
طول |
فتحات |
سعة |
قطر |
ارتفاع |
قطر |
قطر |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 75 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 100 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد ما إذا كان الرسم البديل / الجديد يتطلب مقطعًا مربعًا أو مستطيلًا.
الخطوة 2 - تأكيد أبعاد المقطع، والطول، وترتيب فتحات التثبيت، والخلوص المحلي المطلوب.
الخطوة 3 - توفير هيكل الدعم، وترتيب المسامير / الدعم، واتجاه الاتصال المتوقع.
الخطوة 4 - إذا كان الأداء الكمي مطلوبًا، فقم بتوفير هدف التفاعل / الطاقة للمشروع وحدد أساس الحساب أو التحقق على نطاق واسع المطلوب.
الخطوة 5 - تأكيد الكمية، ونطاق الفحص / التوثيق، ووجهة التسليم.
المزايا الهندسية الرئيسية
- هندسة المطاط الصلب البسيطة مناسبة لأعمال الاستبدال والتركيب المباشر البسيط.
- نطاق الأقسام الشائع 150-400 مم يدعم ترتيبات متعددة لحماية السفن والأرصفة والأرصفة.
- يمكن التعامل مع المتغيرات المربعة والمستطيلة تحت صفحة اختيار واحدة دون إنشاء صفحات كلمات مفتاحية مكررة.
- يمكن تنسيق التثبيت والطول مع هيكل الدعم الحالي بشرط التحقق الهندسي.
التركيب وواجهة النظام
يتم تثبيت المقاطع المربعة والمستطيلة مباشرة على هياكل السفينة أو الرصيف باستخدام نمط الفتحة المقدم أو متغير معتمد للمشروع. تعتمد المسامير النهائية، وألواح الدعم، ومسافات الحواف، والتعزيز على مادة الدعم وأحمال التصميم.
الفحص والتوثيق
يشمل التحكم في الجودة الأساسي الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة ادعاء رقمي للقوة التفاعلية / امتصاص الطاقة حيث لا يوفر منتج المواد المقدم أساسًا موثوقًا به في جدول.
يتم استخدام إرشادات هندسة نظام الواقي الحالي لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة من النوع، وشهادة المنتج، والشهادة من طرف ثالث، والمراقبة من قبل الفئة، ووثائق الفئة فقط عند الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
جوانب السفن | أحواض الجاف | أحواض العائمة | حواف الأرصفة | أرصفة القوارب العاملة | تركيبات واقيات المقاطع البديلة
الرسومات والصور
الأسئلة الشائعة
س1: لماذا توجد الواقيات المربعة والمستطيلة في صفحة واحدة؟ - تتداخل نطاقاتها المقدمة ونية البحث بشكل كبير؛ دمجها يتجنب الصفحات الرقيقة المكررة مع الحفاظ على جداول سلاسل SC/SD.
س2: هل رمز المصدر SC هو نفسه Super Cell؟ - لا. هنا SC هو رمز مصدر قديم للمقطع المربع. لا يستخدم عنوان URL العام وعنوان الصفحة SC كمعرف أساسي.
س3: هل قيم التفاعل والطاقة متاحة؟ - تتضمن المستندات المقدمة منحنيات الأداء ولكن لا يوجد جدول رقمي كامل؛ يجب إضافة الأداء الكمي فقط من حساب منتج معتمد أو أساس اختبار.
