حاجز مطاطي مستطيل للسفن والمحطات البحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | SD | ملائم: | جانب السفينة، الحوض الجاف، الرصيف العائم، جانب الرصيف |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | حراس قفص الاتهام المطاطي,حراس المصد المطاطي للقارب المطاطي SD,حاجز المطاط SGS |
||
منتوج وصف

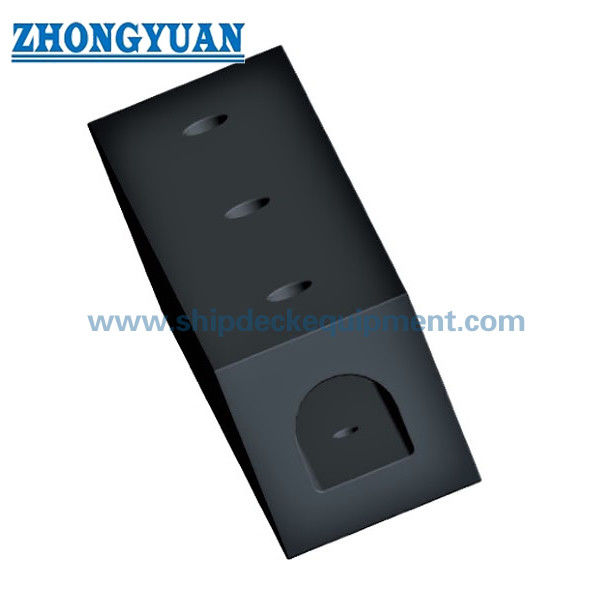

حاجز مطاطي مستطيل للسفن والمحطات البحرية
نظرة عامة على المنتج
يجمع حاجز السفن والمحطات البحرية المطاطي المربع والمستطيل بين عائلتين متقاربتين من المقاطع المطاطية الصلبة في صفحة واحدة لتجنب المحتوى الرقيق المكرر. تستخدم السلسلة المربعة المقدمة رمز المصدر SC، بينما تستخدم السلسلة المستطيلة SD. كلاهما مخصص للحماية على جانب السفينة، وحوض الجفاف، والرصيف العائم، وجانب الرصيف.
تغطي السلسلة المرجعية المقدمة 1000 مم أقسامًا اسمية 150 و 200 و 250 و 300 و 400 مم. تتضمن المستندات المصدر منحنيات أداء عامة ولكنها لا توفر جدولًا كاملاً للقوة التفاعلية / امتصاص الطاقة، لذا يعتمد الاختيار في هذه الصفحة على الأبعاد والتحقق من الأداء الخاص بالمشروع.
مواصفات سريعة
- نوع المنتج: حاجز مقطع مطاطي صلب مربع / مستطيل
- السلسلة المقدمة: مقطع مربع SC | مقطع مستطيل SD
- أحجام الأقسام الاسمية: 150-400 مم
- طول المرجع في الكتالوج: 1000 مم
- عدد التثبيتات النموذجية في الجدول المقدم: 3 فتحات لكل وحدة 1000 مم
- التطبيقات: جانب السفينة، حوض الجفاف، الرصيف العائم، جانب الرصيف
- بيانات الأداء: منحنى المصدر متاح؛ لا يوجد جدول رقمي كامل موثوق به مقدم
الهيكل والتكوين
جسم مطاطي مربع / مستطيل صلب | هندسة تثبيت مركزية أو مدمجة وفقًا لرسم المقطع المقدم | مواضع مسامير متكررة على طول طول 1000 مم | امتداد خاص بالمشروع لأطوال / أقسام أخرى عند الحاجة.
يتم الاحتفاظ برموز المصدر SC و SD فقط كمرجع للسلسلة. يستخدم اسم الصفحة العامة الأسماء الدولية الوصفية للمقاطع لتجنب الارتباك مع عائلة منتجات Super Cell المنفصلة، والتي تستخدم أيضًا SC كاختصار في بعض المستندات القديمة.
المعلمات الفنية الرئيسية
مقطع مستطيل - سلسلة SD المقدمة
|
الحجم الاسمي |
ارتفاع |
عرض |
طول |
فتحات |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكد مما إذا كان الرسم الخاص بالاستبدال / البناء الجديد يتطلب مقطعًا مربعًا أو مستطيلًا.
الخطوة 2 - تأكد من أبعاد المقطع والطول وترتيب فتحات التثبيت والخلوص المحلي المطلوب.
الخطوة 3 - قم بتوفير هيكل الدعم وترتيب المسامير / الدعم واتجاه الاتصال المتوقع.
الخطوة 4 - إذا كان الأداء الكمي مطلوبًا، قم بتوفير هدف التفاعل / الطاقة الخاص بالمشروع وحدد أساس الحساب أو التحقق على نطاق واسع المطلوب.
الخطوة 5 - قم بتأكيد الكمية ونطاق الفحص / التوثيق ووجهة التسليم.
المزايا الهندسية الرئيسية
- هندسة المطاط الصلب البسيطة مناسبة لأعمال الاستبدال والتركيب المباشر البسيط.
- نطاق الأقسام الشائع 150-400 مم يدعم ترتيبات متعددة لحماية السفن والأرصفة والأرصفة.
- يمكن التعامل مع المتغيرات المربعة والمستطيلة ضمن صفحة اختيار واحدة دون إنشاء صفحات كلمات مفتاحية مكررة.
- يمكن تنسيق التثبيت والطول مع هيكل الدعم الحالي بشرط التحقق الهندسي.
التركيب وواجهة النظام
يتم تثبيت المقاطع المربعة والمستطيلة مباشرة على هياكل السفينة أو الرصيف باستخدام نمط الفتحات المقدم أو متغير معتمد للمشروع. تعتمد المسامير النهائية وألواح الدعم ومسافات الحواف والتعزيز على مادة الدعم وأحمال التصميم.
الفحص والتوثيق
يشمل التحكم في الجودة الأساسي الفحص البصري والتحقق من الأبعاد واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة ادعاءات رقمية للقوة التفاعلية / امتصاص الطاقة حيث لا توفر مادة المنتج المقدمة أساسًا موثوقًا للأداء في شكل جدول.
يتم استخدام التوجيه الهندسي الحالي لنظام الحواجز للتصميم الخاص بالمشروع ومنطق الاختبار، بينما يتم ذكر الموافقة من النوع وشهادة المنتج والمراقبة من طرف ثالث ووثائق الفئة فقط عند الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
جوانب السفن | أحواض الجفاف | الأرصفة العائمة | حواف الأرصفة | أرصفة القوارب العاملة | تركيبات حواجز الاستبدال
الرسومات والصور
الأسئلة الشائعة
س 1: لماذا توجد الحواجز المربعة والمستطيلة في صفحة واحدة؟ - تتداخل نطاقاتها المقدمة ونية البحث بشكل كبير؛ دمجها يتجنب الصفحات الرقيقة المكررة مع الحفاظ على جداول سلسلة SC/SD.
س 2: هل رمز المصدر SC هو نفسه Super Cell؟ - لا. هنا SC هو رمز مصدر قديم للمقطع المربع. لا يستخدم عنوان URL العام وعنوان الصفحة SC كمعرف أساسي.
س 3: هل قيم التفاعل والطاقة متاحة؟ - تتضمن المستندات المقدمة منحنيات الأداء ولكن لا يوجد جدول رقمي كامل؛ يجب إضافة الأداء الكمي فقط من حساب منتج معتمد أو أساس اختبار.
