حفرة المفتاح / أوميغا نوع المطاط المزلق للسفن والمرفأات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | أوم | ملائم: | جذع السفينة، جانب السفينة، مؤخرة السفينة، الحوض الجاف، الرصيف العائم، جانب الرصيف |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | مصدات مطاطية للحوض الجاف,مصدات مطاطية بحرية بجانب السفينة,مصدات مطاطية CCS لأحواض القوارب |
||
منتوج وصف
حاجز مطاطي من نوع ثقب المفتاح / أوميغا للسفن والأرصفة
نظرة عامة على المنتج

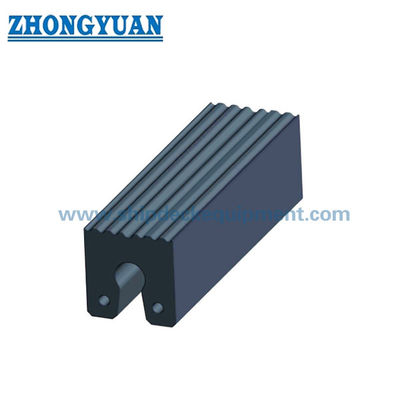

حاجز مطاطي صلب من نوع ثقب المفتاح / أوميغا للسفن والأرصفة هو مقطع مطاطي صلب لحماية مقدمة السفينة وجانبها ومؤخرتها، بالإضافة إلى التركيبات في أحواض الجفاف والأحواض العائمة وجوانب الأرصفة. يستخدم الرسم المقدم لسلسلة Ω فتحة مركزية على طراز ثقب المفتاح وهندسة تثبيت، لذلك تجمع الصفحة بين تسمية أوميغا المقدمة مع مصطلح البحث المعترف به دوليًا لثقب المفتاح.
تحتوي السلسلة المقدمة على مقطعين عرضيين اسميين: 250 × 250 مم و 300 × 300 مم. يوفر المصدر بيانات الأبعاد ولكن لا توجد جداول معتمدة للقوة التفاعلية / امتصاص الطاقة؛ لذلك، لم يتم اختراع أرقام الأداء أو نسخها من نطاقات نماذج ثقب المفتاح الأجنبية.
مواصفات سريعة
- نوع المنتج: حاجز مقطعي مطاطي صلب على طراز ثقب المفتاح / أوميغا
- الأحجام الاسمية المقدمة: 250 × 250 مم | 300 × 300 مم
- أبعاد B1 المقدمة: 150 مم | 184 مم
- أقطار فتحات التثبيت المقدمة d: 25 مم | 30 مم
- أبعاد h المقدمة: 50 مم | 60 مم
- التطبيقات: مقدمة السفينة، جانبها ومؤخرتها؛ حوض جاف؛ حوض عائم؛ جانب رصيف
- حالة نشر الأداء: تم تأكيد سلسلة الأبعاد؛ لم يتم توفير جدول تفاعلي / طاقة رقمي
الهيكل والتكوين
مقطع مطاطي صلب من قطعة واحدة على طراز ثقب المفتاح / أوميغا | فتحة / شق مركزي على طراز ثقب المفتاح | منطقتا تثبيت في القاعدة | وجه اتصال مشقوق اختياري حسب الرسم / متطلبات المشروع.
تستخدم كتالوجات حواجز القاطرات الدولية المصطلح العام "حاجز ثقب المفتاح" لعائلة مقاطع قريبة من مقدمة / مؤخرة السفينة. يُستخدم هذا التسمية الدولية لغرض البحث فقط؛ لا يتم اعتماد رموز الموديلات الأجنبية وأحجام التثبيت وقيم الأداء كبيانات منتج Zhongyuan.
المعلمات الفنية الرئيسية
|
النوع المقدم |
B (مم) |
B1 (مم) |
H (مم) |
d (مم) |
h (مم) |
|---|---|---|---|---|---|
| أوميغا 250 | 250 | 150 | 250 | 25 | 50 |
| أوميغا 300 | 300 | 184 | 300 | 30 | 60 |
|
النوع |
الطول الأقصى الموصى به للوحدة (مم) |
دبوس التثبيت |
مرجع القضيب المسطح (مم) |
نصف قطر الانحناء الأدنى (مم) |
|---|---|---|---|---|
| أوميغا 250 | ≈ 2,000 | Ø30 | ≈ 125 × 20 | ≈ 600 |
| أوميغا 300 | ≈ 1,750–2,000 | Ø30 | ≈ 150 × 20 | ≈ 800 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد موقع التركيب: مقدمة / مؤخرة السفينة، جانبها، حوض جاف، حوض عائم أو رصيف.
الخطوة 2 - اختر المقطع الاسمي 250 أو 300 مم بناءً على مساحة التثبيت المتاحة وهندسة الاستبدال الحالية.
الخطوة 3 - تأكيد الطول الإجمالي، تباعد فتحات التثبيت، ترتيب الدبوس / المسمار، هيكل الدعم، وما إذا كان مطلوبًا وجه اتصال مشقوق أو أملس.
الخطوة 4 - إذا كان الأداء الكمي مطلوبًا، قم بتوفير حمل الاتصال التصميمي / أساس الطاقة وحدد الحساب المطلوب أو التحقق من الاختبار.
الخطوة 5 - تأكيد الكمية، نطاق الفحص / التوثيق، ووجهة التسليم.
المزايا الهندسية الرئيسية
- توفر هندسة المركز على طراز ثقب المفتاح مقطعًا مدمجًا مثبتًا على السفينة / الرصيف مع مناطق تثبيت محددة.
- يدعم المقطعان الاسمان المقدمان ترتيبات الاستبدال والبناء الجديد بعمق تثبيت محدود.
- يمكن استخدام المقطع في تخطيطات حماية المقدمة أو الجانب أو المؤخرة حيث يلزم شريط اتصال مطاطي طويل ومستمر.
- تحسن مصطلحات ثقب المفتاح الدولية وضوح البحث دون نسخ نظام موديلات مورد آخر.
التركيب وواجهة النظام
يتم تثبيت الحاجز من خلال مناطق تثبيت المقطع على هيكل دعم السفينة أو الرصيف. يعتمد V4 على مراجع الدبوس / القضيب المسطح / نصف قطر الانحناء الموصى بها الموضحة أعلاه للاختيار الأولي؛ يجب أن يتطابق تباعد الدعم النهائي وتفاصيل المثبتات وطول الوحدة الإجمالي مع الرسم المعتمد للمنتج والتركيب.
الفحص والتوثيق
يشمل التحكم الأساسي في الجودة الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة أي ادعاءات رقمية للقوة التفاعلية / امتصاص الطاقة حيث لا يوفر أساس مادة المنتج المقدم أساسًا موثوقًا للأداء المجدول.
يتم استخدام إرشادات هندسة نظام الحواجز الحالية لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة على النوع، وشهادة المنتج، والشهادة من طرف ثالث، ووثائق الفئة فقط عندما يتم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
مقدمة السفينة | جانب السفينة | مؤخرة السفينة | حماية القاطرات / القوارب العاملة | أحواض جافة | أحواض عائمة | حماية جوانب الأرصفة | حواجز مقطعية بديلة
الرسومات والصور
الأسئلة الشائعة
س1: هل نوع أوميغا هو نفسه كل حاجز ثقب مفتاح دولي؟ — المقطع العرضي المقدم هو على طراز ثقب المفتاح، لذا فإن مصطلح البحث العام ذو صلة، ولكن الأبعاد وتفاصيل التثبيت تختلف حسب الشركة المصنعة والمشروع.
س2: أي قيم ثقب المفتاح / أوميغا هي أبعاد منتج ثابتة وأيها هي مراجع تركيب؟ — تأتي قيم Ω250 / Ω300 B، B1، H، d و h من بيانات المنتج المقدمة. يعتمد V4 بشكل منفصل على مراجع الطول الأقصى الموصى به، ودبوس التثبيت، والقضيب المسطح، ونصف قطر الانحناء لاختيار التركيب، وذلك حسب رسم الطلب المعتمد.
س3: هل يمكن ثني المقطع حول مقدمة السفينة؟ — قد يكون التركيب المنحني ممكنًا، ولكن يجب التحقق من نصف القطر الأدنى، والدعم الوسيط، وترتيب التثبيت للمقطع والطول المختارين.
