أجهزة إطارات مطاطية ذات وجه UHMW-PE للسيارات البحرية وقوارب العمل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | حاجز مطاطي مع واقي من ألواح البولي إيثيلين | ينطبق على: | مقدمة وجانب السفينة لمصدات اليخوت |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | درابزين المطاط البحري SGS,درابزين مطاطي بحري مرن,مصد مطاطي لقارب OEM |
||
منتوج وصف

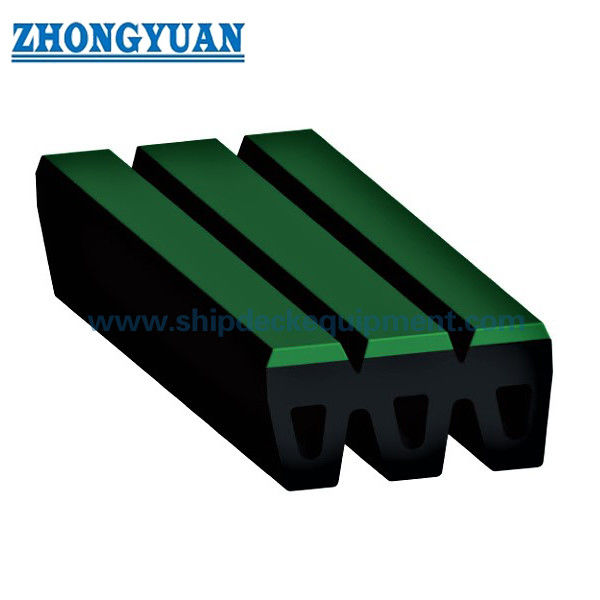

واقي مطاطي بوجه من UHMW-PE لليخوت والقوارب العاملة
نظرة عامة على المنتج
واقي مطاطي بوجه من UHMW-PE لليخوت والقوارب العاملة هو واقي مطاطي مدمج مثبت على السفينة مع وجه اتصال من البولي إيثيلين منخفض الاحتكاك. يستخدم المقطع العرضي المزود جسمًا مطاطيًا مصبوبًا مع لوحة مواجهة من UHMW-PE مثبتة على سطح الاتصال بالسفينة، مما يقلل من الاحتكاك المباشر بين المطاط والهيكل حيث قد يحدث احتكاك انزلاقي متكرر.
تشمل السلسلة المزودة مقطعين عرضيين اسميين بعرض 240 مم بارتفاعات مطاطية 100 مم و 120 مم. يحدد الرسم المصدر UHMW-PE على وجه الاتصال ويعطي أطوال وحدات قصوى مدرجة تبلغ 490 مم و 710 مم على التوالي.
مواصفات سريعة
- نوع المنتج: واقي مطاطي مثبت على السفينة مع وجه اتصال من UHMW-PE
- المقاطع العرضية الاسمية المزودة: 240 × 100 مم | 240 × 120 مم
- أقصى طول وحدة مدرج: ≤490 مم | ≤710 مم
- مادة الوجه: UHMW-PE أسود بكر مثبت بالأشعة فوق البنفسجية
- التطبيق الأساسي: حماية مقدمة / جانب اليخوت والقوارب العاملة والسفن
- مبدأ الاتصال: سطح PE قابل للاستبدال / مثبت ميكانيكيًا منخفض الاحتكاك فوق جسم مطاطي ممتص للطاقة
الهيكل والتكوين
جسم مطاطي صلب مصبوب | وجه أمامي مقطع | لوحة / وسادة مواجهة من UHMW-PE | واجهة تثبيت ميكانيكية | قاعدة تثبيت جانب السفينة. لا يعتبر المنتج المصدر نفس المنتج مثل عائلة واقيات قاطرات السحب الدولية الكبيرة من النوع M؛ لذلك، تم تسمية صفحته العامة بالبناء المواجه لـ UHMW-PE بدلاً من حرف طراز المصدر.
يوفر سطح الاتصال UHMW-PE واجهة احتكاك أقل ومقاومة تآكل محسنة مقارنة بالاتصال المطاطي المباشر. يتم اختيار سمك PE النهائي وتفاصيل التثبيت بالغاطس ومادة المثبت لتناسب هندسة الواقي المزود وهيكل السفينة.
المعلمات الفنية الرئيسية
السلسلة المزودة - الأبعاد الرئيسية
|
الحجم الاسمي |
B (مم) |
B1 (مم) |
H (مم) |
H1 (مم) |
h (مم) |
الحد الأقصى. L (مم) |
|---|---|---|---|---|---|---|
| 240 × 100 | 240 | 177 | 100 | 24 | 18 | ≤490 |
| 240 × 120 | 240 | 172 | 120 | 35 | 25 | ≤710 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد نوع السفينة، موقع المقدمة / الجانب، عرض التثبيت المتاح وطول الاتصال المحمي المطلوب.
الخطوة 2 - اختر المقطع العرضي 240 × 100 أو 240 × 120 وفقًا للعمق المتاح وهندسة الاستبدال.
الخطوة 3 - تأكيد سمك واجهة UHMW-PE، طريقة التثبيت، مادة المثبت وما إذا كانت الواجهة يجب أن تكون قابلة للاستبدال أثناء الخدمة.
الخطوة 4 - توفير هيكل دعم / رسم تثبيت جانب السفينة وأساس حمل الاتصال المطلوب أو واجب الاحتكاك.
الخطوة 5 - تأكيد الكمية، نطاق الفحص / التوثيق، وجهة التسليم وتاريخ التسليم المطلوب.
المزايا الهندسية الرئيسية
- يقلل سطح الاتصال UHMW-PE الاحتكاك ويقاوم تآكل الانزلاق على وجه الاتصال بالسفينة.
- يوفر المقطع المطاطي المدمج الامتثال خلف سطح الاحتكاك PE لحماية اليخوت والقوارب العاملة.
- يسمح ارتفاعان مزودان بالاختيار لأعماق تثبيت مختلفة متاحة دون إنشاء صفحات رقيقة منفصلة.
- يسمح التثبيت الميكانيكي للواجهة بأن يتم هندسة مكون PE والجسم المطاطي كأجزاء خدمة منفصلة.
التركيب وواجهة النظام
يتم تثبيت الجسم المطاطي على هيكل الدعم الجانبي للسفينة، مع وضع واجهة UHMW-PE على وجه الاتصال. يجب أن يتطابق حجم البرغي النهائي، وتفاصيل الغاطس، وسمك PE، وهيكل الدعم، والحماية من التآكل مع رسم السفينة وأحمال الاحتكاك المتوقعة.
الفحص والتوثيق
يشمل التحكم الأساسي في الجودة الفحص البصري، والتحقق من الأبعاد، واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة أي مطالبة بقوة رد فعل / امتصاص طاقة رقمية حيث لا يوفر مادة المنتج المزودة أساسًا موثوقًا للأداء المجدول.
يتم استخدام إرشادات هندسة نظام الواقي الحالي لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة على النوع، وشهادة المنتج، والشهادة من طرف ثالث، ووثائق التصنيف فقط عندما تتم الموافقة على النطاق المقابل وتوثيقه.
التطبيقات
اليخوت | القوارب العاملة | سفن الخدمة | حماية مقدمة السفينة | شرائط احتكاك جانبية | تركيبات واقيات منخفضة الاحتكاك للاستبدال
الرسومات والصور
الأسئلة الشائعة
س 1: لماذا استخدام UHMW-PE على وجه الاتصال؟ - يوفر سطح احتكاك منخفض الاحتكاك ومقاوم للتآكل يقلل من احتكاك انزلاق المطاط المباشر.
س 2: هل هذه الصفحة هي نفسها واقي قاطرة سحب كبيرة من النوع M تقليدي؟ - لا. المنتج المزود هو مقطع مطاطي مدمج مع واجهة UHMW-PE؛ تتجنب الصفحة عمدًا استخدام نظام طراز واقي M لمصنع آخر.
س 3: هل سمك PE ثابت؟ - لا يذكر رسم المنتج المصدر سمكًا قياسيًا. يجب اختياره وتأكيده لحمل الاتصال الفعلي، وتفاوت التآكل، وتفاصيل التثبيت.
