أجهزة إطارات مطاطيّة مصبّحة على شكل طرّابزية للسفن وجوانب الرصيف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | شكل شبه منحرف | ملائم: | جانب السفينة وجانب الرصيف |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | درابزين المطاط البحري شبه المنحرف,مصدات المطاط البحرية CCS,ممتص الصدمات المطاطي شبه المنحرف للقوارب |
||
منتوج وصف

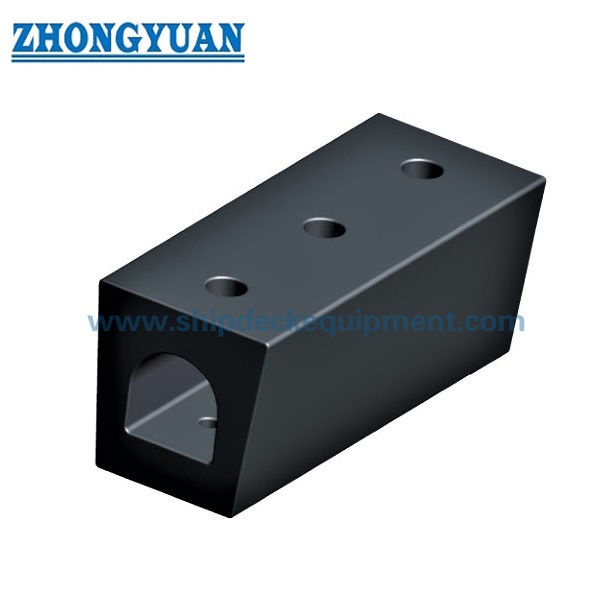

حاجز مطاطي شبه منحرف للسفن وجوانب الأرصفة
نظرة عامة على المنتج
حاجز مطاطي شبه منحرف للسفن وجوانب الأرصفة هو مقطع صلب مطاطي ذو مقطع عرضي متدرج لحماية جوانب السفن والأرصفة. تشمل السلسلة الموردة ستة خيارات للمقطع العرضي، أربعة منها بأبعاد تثبيت مفصلة واثنان أكبر مقاس 500 مم مع طول وحدة مدرج 1500 مم.
تستخدم هذه الصفحة المصطلح الوصفي الدولي "حاجز مطاطي شبه منحرف"؛ يتم الاحتفاظ بـ "حاجز مطاطي شبه منحرف" كتعبير بحث ثانوي لأنه يظهر في المصدر المورد.
مواصفات سريعة
- نوع المنتج: حاجز مقطع صلب مطاطي شبه منحرف / شبه منحرف
- نطاق B الاسمي المورد: 300-500 مم
- نطاق H الاسمي المورد: 250-500 مم
- أبعاد تثبيت مفصلة متوفرة لأربعة مقاطع أصغر
- طول الوحدة المدرج لمقطعين 500 مم: 1500 مم
- التطبيقات: جانب السفينة وجانب الرصيف
- حالة نشر الأداء: الأبعاد متوفرة؛ لا توجد طاولة تفاعل / طاقة رقمية كاملة مقدمة
الهيكل والتكوين
مقطع عرضي صلب مطاطي متدرج / شبه منحرف | فتحة داخلية مركزية / هندسة تثبيت على المقاطع المفصلة | جسم مقطع طولي | تثبيت خاص بالمشروع على دعم السفينة أو الرصيف.
يعطي شكل المقطع وجه تثبيت أضيق بالنسبة لعرض الاتصال الخارجي في الأحجام المختارة. يجب أن يتبع الطول النهائي وهندسة التثبيت رسم المنتج المعتمد للقسم المختار.
المعلمات الفنية الرئيسية
|
الحجم الاسمي |
B |
B1 |
H |
D |
d |
h |
L (مم) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | غير مذكور |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | غير مذكور |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | غير مذكور |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | غير مذكور |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
دليل الاختيار والاستعلام
الخطوة 1 - تأكيد المقطع العرضي المطلوب من التركيب الحالي أو مساحة التركيب المتاحة.
الخطوة 2 - تأكيد الطول الإجمالي وهندسة التثبيت وما إذا كان التركيب على جانب السفينة أو جانب الرصيف.
الخطوة 3 - توفير مادة هيكل الدعم وترتيب البراغي / الدعم واتجاه الاتصال المتوقع.
الخطوة 4 - إذا كان الأداء الكمي مطلوبًا، قم بتوفير أساس التفاعل / الطاقة المستهدف وتحديد متطلبات الحساب أو التحقق على نطاق واسع.
الخطوة 5 - تأكيد الكمية والمتطلبات الوثائقية والتفتيش والتسليم.
المزايا الهندسية الرئيسية
- يوفر المقطع المتدرج هندسة اتصال بديلة حيث لا يتناسب المقطع المربع أو D البسيط مع مساحة التركيب المتاحة.
- تغطي المقاطع الستة الموردة ارتفاعًا اسميًا يتراوح بين 250-500 مم وعلاقات عرض قاعدة متعددة.
- يدعم البناء الصلب المطاطي المباشر الاستبدال المباشر في تطبيقات جوانب السفن والأرصفة.
- يتم توفير المقاطع الكبيرة مقاس 500 مم بطول وحدة مدرج 1500 مم لتخطيط المشروع.
التركيب وواجهة النظام
يتم تثبيت الحاجز شبه المنحرف على هيكل دعم السفينة أو الرصيف باستخدام الفتحات المعتمدة الخاصة بالمقطع وترتيب الدعم. يتم تحديد حجم البرغي النهائي والتباعد والتعزيز المحلي وخلوص التركيب من المقطع المختار ومادة الدعم وأساس حمل المشروع.
الفحص والتوثيق
تشمل مراقبة الجودة الأساسية الفحص البصري والتحقق من الأبعاد واختبار الخصائص الفيزيائية للمطاط. لا يتم إضافة أي مطالبة رقمية بقوة التفاعل / امتصاص الطاقة حيث لا توفر مادة المنتج الموردة أساسًا موثوقًا للأداء في جدول.
يتم استخدام إرشادات هندسة أنظمة الحواجز الحالية لتصميم المشروع ومنطق الاختبار، بينما يتم ذكر الموافقة على النوع وشهادة المنتج والشهادة من طرف ثالث والمستندات الفئوية فقط عند الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
جوانب السفن | جوانب الأرصفة | حماية الأحواض الجافة | حواف الأرصفة العائمة | حماية الأرصفة | حواجز مقطع متدرج بديلة
الرسومات والصور
الأسئلة الشائعة
س 1: هل "حاجز مطاطي شبه منحرف" له نفس قصد البحث؟ - نعم. يستخدم المصدر المورد "شبه منحرف"، بينما "حاجز مطاطي شبه منحرف" هو اسم الصفحة الوصفي الأكثر وضوحًا.
س 2: لماذا تكون D و d و h فارغة للمقطعين 500 مم؟ - يذكر جدول المصدر فقط B و B1 و H و L = 1500 لتلك الصفوف؛ لم يتم تخمين أبعاد التثبيت المفقودة.
س 3: هل تم نشر قيم التفاعل والطاقة؟ - لم يتم توفير طاولة أداء رقمية موثوقة. يجب أن يأتي الأداء الكمي من حساب منتج معتمد أو أساس اختبار.
