GD / نوع الجناح مطرقة مطاطية لمرسى الإطار والمحطات البحرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| يكتب: | جي دي | ملائم: | محطة الإطار |
|---|---|---|---|
| إصدار الشهادات: | CCS, BV, ABS and SGS | ||
| إبراز: | مصدات مطاطية من نوع CCS GD,مصدات مطاطية من النوع GD,مصدات مطاطية من نوع GD للأحواض |
||
منتوج وصف

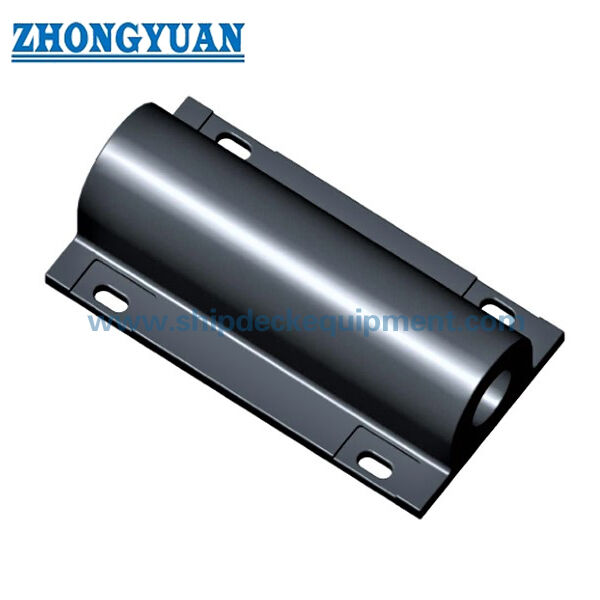

GD / نوع الجناح مطرقة مطاطية لمرسى الإطار والمحطات البحرية
لمحة عامة عن المنتج
GD / Wing Type Rubber Fender for Frame Docks and Marine Terminals هو حفرة مطاطية ثابتة من المطاط الصلب يتم توفيرها في ارتفاعين لقسم اسميين ، 280 و 300 مم ، مع أطوال الكتالوج من 1 ،000 إلى 2الملف الشخصي مخصص لتطبيقات الإطار والرصيف حيث تتطلب مساحة تركيب واسعة نسبيًا وتنظيم تثبيت مباشر قابل للتكرار.
يقدم جدول الأداء المورد قوة رد الفعل وامتصاص الطاقة عند ضغط التصميم بنسبة 50٪.زيادة قوة التفاعل والطاقة نسبيا مع طول الكتالوج، مما يوفر أساسا بسيطا لمطابقة مساحة الميناء المتاحة إلى السعة المطلوبة.
مواصفات سريعة
- نوع المنتج: GD / جدار مطاطي صلب
- ارتفاعات القسم الاسمية: 280 ملم 300 ملم
- أطوال الوحدات الكتالوجية: 1000، 1500، 2000، 2500 ملم
- نقطة الأداء المنشورة: ضغط التصميم بنسبة 50٪
- نطاق التفاعل: 371102.5 kN عبر السلسلة المقدمة
- نطاق امتصاص الطاقة: 14 ٪ 44 كيلو جيه عبر السلسلة المقدمة
- معدل التسامح بين أداء الكتالوج: ± 10%
الهيكل والتكوين
جسد مطاطي ذو ملف جناح، وجه خلفي واسع، أماكن تثبيت متعددة على طول الطول، تركيب مباشر على هيكل الإطار/هيكل الدعم، تم توفير عائلات قسم H280 و H300.
المواصفات التقنية الرئيسية:
| أنواع | هـ | ب | ب | (ل) | ق | (ب) | S | h | T | t | n |
| GD280X 1000L | 280 | 540 ((600) | 430 ((490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
| GD280X 1500L | 280 | 540 ((600) | 430 ((490) | 1500 | 150 | 600 | 165/190 | 120 | 82/90 | 41/45 | 2 |
| GD280X 2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280X 2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300X 1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300X 1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300X 2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300X 2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
| أنواع | صناعة ضغطية الانحراف (%) |
الأداء | ||
| قوة التفاعل (KN) |
امتصاص الطاقة (كي جي) |
التسامح % |
||
| GD280X 1000L | 50 | 371 | 14 | ±10 |
| GD280X 15OOL | 557 | 21 | ||
| GD280X2000L | 742 | 28 | ||
| GD280X2500L | 927.5 | 35 | ||
| GD300X 1000L | 441 | 17.6 | ||
| GD300X 15OOL | 661.5 | 26.4 | ||
| GD300X2000L | 882 | 35.2 | ||
| GD300X2500L | 1102.5 | 44 | ||
دليل الاختيار والتحقيق
الخطوة 1 تأكيد عائلة الأقسام المطلوبة: GD280 أو GD300 وفقًا للرسم الموجود والعمق المتاح والهدف الأداء.
الخطوة 2: اختر طول الوحدة من 1000 إلى 2500 ملم باستخدام قيم 50٪ للرد / الطاقة المنشورة.
الخطوة 3 تأكيد الاختلاف الدقيق للأبعاد حيث يظهر الجدول المصدر القيم البديلة في أقواس لأحجام GD280 المبكرة.
الخطوة 4: توفير رسومات الدعم للأسطوانة / المرفأ ، ترتيب الثقب ، هيكل الدعم وبيئة التآكل لاختيار الأجهزة.
الخطوة 5 تأكيد الكمية ومتطلبات التفتيش / الاختبار و الوثائق و وجهة التسليم
المزايا الرئيسية للهندسة
- يوفر ارتفاعان للقسم الموحد مع أربعة أطوال كتالوج مصفوفة اختياري.
- يتم نشر مقياس قيم التفاعل والطاقة بنسبة 50٪ بما يتماشى مع طول المفرج داخل كل عائلة من الأقسام.
- يوفر ملف الجناح الواسع واجهة ثابتة للتركيب المباشر لترتيبات رصيف الإطار وجانب الرصيف.
- البناء البسيط من قطعة واحدة من المطاط يقلل من عدد مكونات النظام بالمقارنة مع أنظمة أجزاء الطابق الأمامي.
تثبيت واجهة النظام
يتم تثبيت أجهزة الدفاع الجناحية مباشرة على الإطار الداعم أو الرصيف أو هيكل المرسى.يتم اختيار مسافات الحافة وتفاصيل الدعم المحلي من حمولات المشروع ومواد الدعميجب ربط القيم البديلة للأبعاد المعروضة في مصدر GD280 المورد برسم معتمد قبل نشر جدول أجهزة ثابت.
التفتيش والتوثيق
يتضمن مراقبة الجودة الأساسية التفتيش البصري والتحقق من الأبعاد واختبار الخصائص المادية للمطاط.عندما يكون جدول قوة التفاعل / امتصاص الطاقة المحدد كميا جزءا من مواصفات المنتج المتفق عليها، يمكن إدراج اختبار الضغط على نطاق واسع في مشروع ITP للتحقق من الأداء المضمون في ظل ظروف اختبار محددة.
تستخدم مبادئ توجيهية PIANC Fender 2024 (MarCom WG211) كمرجع هندسي حالي لمبادئ تصميم وتصنيع واختبار أنظمة المرافق.شهادة الطرف الثالث ووثائق الفئة يتم ذكرها فقط عندما تم الاتفاق على النطاق المقابل وتوثيقه.
التطبيقات
رصيف الإطار محطات البحرية حماية جانب الرصيف حماية جانب السفينة رصيف عائم تثبيتات طراز بديل
الرسم والصور
الأسئلة الشائعة
س1: ما معنى قيمة 50%؟
السؤال 2: كيف يجب مقارنة GD280 و GD300؟ مقارنة عمق التثبيت المتاح وطول الوحدة المختارة وامتصاص الطاقة المطلوب وقوة رد الفعل المسموح بها باستخدام جدول الأداء المقدم.
السؤال 3: هل الأبعاد GD280 التي تم وضعها بين قوسين هي درجة قياسية ثانية؟ يظهر المصدر قيم الأبعاد البديلة ولكن لا يحدد رسمها المختلف الدقيق.استخدام الرسم المعتمد قبل نشر تكوين ثابت.
