CB 3146 المياه تزييت الدفة السفلية التوجيه الهيدروليكي البحري
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Zhongyuan |
إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | As per quotation |
تفاصيل التغليف: | البليت أو حسب الطلب |
وقت التسليم: | حسب العرض |
شروط الدفع: | TT ، L / C ، إلخ. |
القدرة على العرض: | إرضاء احتياجات العملاء |
معلومات تفصيلية |
|||
مواد: | صب الصلب C-Mn ، الفولاذ الطري ، تزوير الصلب C-Mn | اساسي: | سي بي * 3146 |
---|---|---|---|
يكتب: | لا شيء مانع لتسرب الماء ، ب مانع لتسرب الماء | قطر مخزون الدفة المطبق: | ø 60-200 مم (نوع أ) ، ø 60-320 مم (نوع ب) |
تقتيش: | NDE (اختبار بالموجات فوق الصوتية وفحص مغناطيسي بواسطة مشغلين مؤهلين) ، فحص الأبعاد | شهادات التصنيف: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA |
تسليط الضوء: | CB 3146 محمل الدفة السفلي,CCS CB 3146 محمل الدفة السفلي,حامل الدفة السفلي CB 3146 CCS |
منتوج وصف

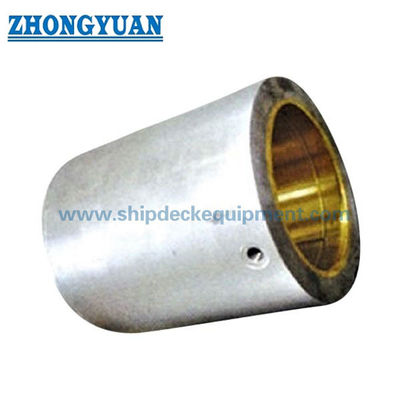

سي بي 3146تزييت الماء Lتحمل الدفة
وصف
CB3146 محمل الدفة السفلي المشحم بالماء عبارة عن جهاز يتم تثبيته على الهيكل لدعم الدفة ، ويحمل محمل الدفة السفلي ، الذي يتم ضبطه عند النقطة التي يخترق فيها مخزون الدفة اللوحة الخارجية للبدن ، القوة الشعاعية فقط.
المواصفات الفنية الرئيسية
- مواد؛صب الفولاذ C-Mn ، صب الحديد ، الفولاذ الطري ، النحاس ، البرونز
- المعيار: CB * 3146
- النوع: لا يوجد مانع للماء ، ب مانع لتسرب الماء
- قطر مخزون الدفة القابل للتطبيق: ø 60-200mm (نوع A) ، ø 60-320mm (النوع B)
- الفحص: NDE (اختبار بالموجات فوق الصوتية وفحص مغناطيسي بواسطة مشغلين مؤهلين) ، فحص الأبعاد
- شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA ، إلخ.
المؤشرات الفنية الاساسية:
نوع أ
الدفة الأسهم ضياء. | د 1 | د 2 | د | ح | t1 | ر | تثبيت البراغي nx d0 |
وزن (كلغ) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | م 6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | م 6 | 10.1 |
80 | 96 | 142 | 122 | ل 42 | 6 | 5 | 6 | م 6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | م 6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | م 6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | م 8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | م 8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | م 8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | م 8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | م 10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | م 10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | م 10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | م 10 | 95.4 |
رسم محمل الدفة السفلي من النوع أ
اكتب ب
الدفة الأسهم ضياء. | د 1 | د 2 | د | ح | ح | t1 | T2 | تثبيت البراغي nx d0 |
وزن (كلغ) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | م 8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | م 8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | م 8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | م 8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | م 8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | م 8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | م 8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | L3 | 6 | م 8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | م 8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | جي 2 | 16 | 6 | م 10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | م 10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | م 10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | م 10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | م 12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | م 12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | م 12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | م 12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | م 12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | م 12 | 300.5 |
رسم محمل الدفة السفلي من النوع ب
