صب المسمار شريط نوع مرساة سلسلة سدادة CB / T 178 نوع A معدات إرساء السفينة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 178-96 | يكتب: | نوع المسمار أ |
|---|---|---|---|
| حجم السلسلة: | 22-66 ملم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المسبوك، الحديد الزهر العقدي، تزوير الفو |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | سدادة سلسلة الإرساء 66 مم,معدات رسو السفن 66 مم,cb / t 178 نوع معدات رسو السفن |
||
منتوج وصف

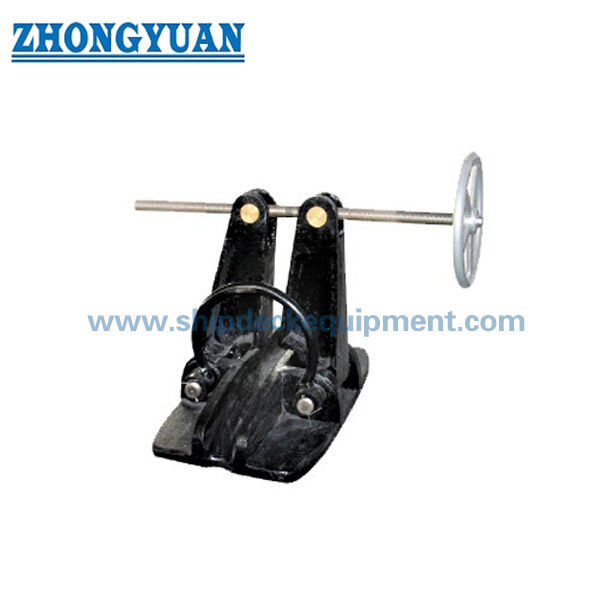

المسمار نوع مرساة سلسلة سدادة | CB/T 178 النوع A لقوارب العمل والسفن الصغيرة
نظرة عامة على المنتج
إن سدادة سلسلة المرساة من النوع A من النوع اللولبي CB/T 178-1996 عبارة عن مكون تثبيت مثبت على سطح السفينة لسلسلة المرساة U2 / الدرجة 2 من 22 مم إلى 66 مم. يعمل هيكل التثبيت اللولبي الخاص به على تأمين سلسلة المرساة ونقل قوة السلسلة المحتجزة إلى أساس السدادة وهيكل السطح الداعم، مما يقلل الحمل المستدام لسلسلة المرساة على فرامل الرافعة ورافعة الكابلات. يرتبط المنتج بشكل خاص بقوارب العمل الصغيرة والمتوسطة وزوارق القطر والصنادل وسفن الخدمة والسفن الهندسية حيث يتطابق حجم سلسلة U2 المحدد وترتيب السطح مع نطاق النوع A.
للحصول على حل كامل لسطح التثبيت، يمكن تنسيق السدادة مع بكرة توجيه السلسلة أو بكرة القوس/السطح، والخط المركزي لرافعة الكابلات المرساة، وأنبوب البوق أو جيب المرساة، وأنبوب السلسلة، وأساس السطح. تقوم الأسطوانة المطابقة بتوجيه السلسلة والارتفاع؛ لا يجب افتراض زيادة سعة تحميل السدادة ما لم يتم تصميم الترتيب الكامل والموافقة عليه بشكل خاص. يجب تأكيد درجة السلسلة النهائية والأساس وتعزيز السطح واتجاه الحمولة والطلاء والفحص ونطاق الفئة من ترتيبات تثبيت السفينة.
مواصفات سريعة
- المعيار والنوع: CB/T 178-1996 النوع A سدادة لولبية/سلسلة حلزونية → التكوين المرجعي لتأمين سلسلة المرساة U2.
- سلسلة المرساة القابلة للتطبيق: سلسلة U2 / الدرجة 22-66 مم فقط ← يلزم النوع B أو تصميم آخر معتمد لسلسلة U3 أو الأحجام الأكبر.
- أساس الحمل المرجعي: 80% من حمل كسر سلسلة المرساة U2 المطابق → هذا ليس منتجًا معلنًا لـ SWL ولا يجب إعادة تسميته على أنه SWL.
- طريقة التشغيل: آلية لولبية تم ضبطها يدويًا ← فتح وإغلاق ميكانيكي إيجابي بدون طاقة هيدروليكية أو كهربائية.
- التثبيت: ملحوم مباشرة على السطح أو مثبت على قاعدة خاصة بالمشروع ← تتطلب تفاصيل اللحام واتجاه التحميل وتعزيز السطح المحلي تأكيدًا للرسم.
- المعدات المطابقة: أسطوانة توجيه السلسلة / أسطوانة القوس المتاحة كاختيار منسق ← يجب أن يتطابق حجم السلسلة، وأخدود الأسطوانة، والخط المركزي، والارتفاع مع سلك الرافعة إلى الخيط.
- المواد والحماية: يتم تأكيد الأجزاء المصنوعة من الفولاذ المصبوب والفولاذ الكربوني مع الأسطح المتحركة المحمية → درجة المواد النهائية ونظام الطلاء ونقاط التشحيم ونطاق الشهادة لكل طلب.
المعلمات التقنية الرئيسية
| سلسلة مرساة مقاس |
ب | ب1 | ب2 | ب3 | ب4 | ب5 | ب | ب1 | ج | د | د1 | د2 | |
| 22 ~ 26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 × 8/2 | 250 | 25 | |
| 28 ~ 32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 × 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 × 10/2 | 320 | 30 | |
| 10 ~ 44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 × 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36 × 10/2 | 400 | 36 | |
| 52~58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 × 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44 × 12/2 | 500 | 40 | |
| سلسلة مرساة مقاس |
ح | H1 | H2 | ح3 | ح | ل | L1 | L2 | ر | ر1 | ص | ص1 | وزن كجم |
| 22 ~ 26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28 ~ 32 | 400 | 125 | 80 | 204 | لذا | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34 ~ 38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40 ~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52~58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60 ~ 66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
دليل الاختيار والاستعلام
الخطوة 1: تأكيد قطر سلسلة المرساة CB/T 178-1996 Type A وU2 / Grade 2 وأساس شهادة السلسلة وما إذا كانت السفينة عبارة عن مشروع بناء جديد أو تحويل أو استبدال.
الخطوة 2: قم بتوفير ترتيب التثبيت الذي يوضح رافع كابل مرساة الرافعة، وسدادة السلسلة، وبكرة توجيه السلسلة أو بكرة القوس، وأنبوب الصنبور/جيب المرساة، وأنبوب السلسلة، واتجاه قفل السلسلة.
الخطوة 3: قم بمطابقة السدادة وبكرة التوجيه بنفس حجم السلسلة، ثم قم بتأكيد الخط المركزي للسلسلة، ومحور الأسطوانة، وهندسة التلامس، والارتفاع، وزاوية الرصاص المسموح بها، ومساحة التشغيل الواضحة.
الخطوة 4: تأكيد اللحام المباشر للسطح أو التثبيت المثبت على القاعدة، وبصمة الأساس، واتجاه الحمل، وتفاصيل اللحام، وتعزيز السطح المحلي، والوصول لتشغيل وصيانة المسمار.
الخطوة 5: التأكد من درجات المواد المكونة، والتفجير Sa 2.5 والطلاء التمهيدي أو أي نظام طلاء آخر، وتفاصيل الحماية من التآكل، ومتطلبات التشحيم، وأي خيار مقاوم للصدأ أو مجلفن يخضع للموافقة الفنية.
الخطوة 6: تحديد الكمية ونوع السفينة ومتطلبات مجتمع التصنيف والشهادة ونطاق الشاهد ووجهة التسليم ووقت التسليم المطلوب ورسم المشروع أو الصورة المرجعية.
بناء
قاعدة / جسم من الفولاذ المصبوب | قضيب تثبيت لولبي وأجزاء تشغيل | منطقة جلوس ومنطقة اتصال بسلسلة مرساة | أساس ملحوم أو مثبت على القاعدة | الأجزاء المتحركة المشحمة | واجهة بكرة دليل السلسلة المطابقة للمشروع | نظام طلاء الحماية
نظام التثبيت والصب والمزايا الهندسية
- توفر آلية اللولب تفاعلًا ميكانيكيًا متحكمًا به مع رابط السلسلة المحدد وتسمح بفتح السدادة أو تأمينها يدويًا بدون مشغل كهربائي.
- تحافظ أسطوانة توجيه السلسلة المطابقة بشكل صحيح على محاذاة سلسلة السلسلة بين رافع الكابل والسدادة وترتيب الوصلة، مما يساعد على تقليل التحميل الجانبي ولف الوصلة والتأثير المحلي الناجم عن الهندسة الضعيفة.
- تقوم السدادة بنقل قوة السلسلة المحتجزة إلى أساسها ودعم هيكل الهيكل. ومن ثم فإن تفاصيل تقوية السطح واللحام تشكل جزءًا من تصميم نظام التثبيت، وليس فقط من توريد المنتج.
- يجب أن تكون الأسطح المصنوعة من الفولاذ المصبوب ومناطق التلامس بالسلسلة نظيفة وخالية من النتوءات أو الشقوق أو العيوب التي تؤثر على القوة. تتطلب الأجزاء المصنعة أو المتحركة التحكم في الأبعاد والتشحيم والحماية من التآكل.
- تسمح مجموعات الحجم السبعة من النوع A بالاختيار عبر سلسلة U2 مقاس 22-66 مم مع الاحتفاظ بترتيب ثابت يتم تشغيله بالبراغي لأسطح مرساة السفن الصغيرة والمتوسطة.
- يمكن لمراجعة الحزمة المنسقة تحديد عدم تطابق الواجهة قبل الإنتاج، بما في ذلك حجم السلسلة، وأخدود الأسطوانة، والخط المركزي للرافعة، ورصاص الهاوز، وارتفاع القاعدة، والوصول إلى التثبيت، وتسلسل الطلاء.
- يجب أن يقتصر التخصيص الخاص بالمشروع على الواجهات المعتمدة وارتفاع الأساس والطلاء ونطاق الملحقات؛ تتطلب التغييرات التي تؤثر على مسار التحميل القياسي أو مشاركة السلسلة مراجعة الرسم والفئة.
السمات المخصصة
- معيار:التكوين المرجعي CB/T 178-1996 → تأكيد قبول المشروع والإصدار المطلوب مع حوض بناء السفن والمالك وجمعية التصنيف.
- فئة المنتج:معدات التثبيت / سدادة سلسلة المرساة ← ليست تركيبات لخط الإرساء وليست منتج رفع.
- يكتب:اكتب نوع برغي / حلزوني → ترتيب تأمين السلسلة الذي يتم تشغيله يدويًا لسلسلة المرساة U2.
- حجم السلسلة:22-66 ملم عبر سبع مجموعات ذات حجم قياسي → حدد قطر السلسلة الدقيق في الاستفسار.
- درجة السلسلة:U2 / Grade 2 → سلسلة U3 خارج التطبيق المعلن من النوع A.
- أساس التحميل:80% من حمل كسر سلسلة المرساة U2 المطابق كمرجع ← لا تقم بتحويل هذه القيمة إلى ضمان العمل الآمن للمنتج بدون حساب معتمد وأساس اختبار.
- تثبيت:يتم تأكيد اللحام المباشر للسطح أو التثبيت على القاعدة → الأساس واللحام وتعزيز السطح واتجاه الحمل من خلال رسم الترتيب.
- مواد:يتم استخدام الفولاذ المصبوب، والفولاذ الكربوني العادي، والفولاذ الكربوني عالي الجودة في أجزاء مختلفة في المراجع الفنية العامة ← سيتم تأكيد الدرجات والبدائل الدقيقة.
- المعالجة السطحية:يتوفر السفع Sa 2.5 + برايمر متجر إيبوكسي للأسطح المناسبة غير المُجهزة ← تتطلب الخيوط والدبابيس والمحامل والواجهات المتحركة معالجة محمية / مشحمة.
- العرض المطابق:تتوفر أسطوانة توجيه السلسلة وسلسلة المرساة والملحقات ودعم واجهة سطح التثبيت وفقًا لنطاق عرض الأسعار → غير مضمن افتراضيًا.
- الشهادات:وثائق المواد أو الشركة المصنعة أو الفحص أو الفئة وفقًا لمتطلبات المشروع ← تخضع لنطاق التفتيش المتفق عليه والموافقة على الفئة.
كيف يعمل
تترك سلسلة المرساة الرافعة ← تتحكم أسطوانة التوجيه المطابقة في قيادة السلسلة وارتفاعها ← تعمل آلية المسمار على تأمين موضع السلسلة المعين ← تمر القوة المحتجزة عبر أساس السدادة إلى السطح المقوى ← يتم إعفاء الرافعة من سحب السلسلة المستمر ← يتم تحرير الأجزاء المتحركة وفحصها وتشحيمها
التطبيقات
قوارب العمل الصغيرة والمتوسطة | زوارق القطر | الصنادل | سفن دعم التجريف | سفن الخدمة والمرافق | السفن الداخلية والساحلية | السفن الهندسية | حزم التحديثية للمباني الجديدة وسطح المرساة
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع، ونطاق الطلب، وتتبع المواد، ومتطلبات الاختبار، وإجراءات موافقة مجتمع التصنيف.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.
الرسم والصور
التعليمات
س1: هل نسبة 80% المذكورة من حمل كسر سلسلة المرساة U2 هي SWL لسدادة السلسلة؟
A1: لا. إنه أساس حمل مرجعي يتعلق بحمل القطع لسلسلة المرساة U2 المطابقة. ولا ينبغي نشره كمنتج SWL. يجب أن يتبع حمل التصميم النهائي وحساب الأساس وحمل الاختبار ومعايير القبول مواصفات السفينة ومتطلبات الفئة.
Q2: لماذا يجب اختيار سدادة السلسلة من النوع A مع بكرة توجيه السلسلة؟
A2: تقوم السدادة بتأمين السلسلة والاحتفاظ بها، بينما تتحكم أسطوانة التوجيه في مسار السلسلة، والارتفاع، والاتصال المحلي أثناء تحرك السلسلة بين الرافعة وترتيب الصنبور. يساعد الاختيار المنسق على تجنب التحميل الجانبي، وسوء وضعية الجلوس في السلسلة، وعدم تطابق الأسطوانات، وتعارضات ارتفاع التثبيت.
س3: ما الذي يمكن تضمينه في حل سطح التثبيت الكامل؟
ج3: يمكن أن يغطي عرض الأسعار السدادة من النوع أ، وبكرة توجيه السلسلة المطابقة أو بكرة القوس، وسلسلة المرساة والملحقات، ومراجعة الواجهة مع ترتيب الرافعة والصنبور / الأنابيب المتسلسلة، والطلاء، والوثائق، ورسومات إدخال الأساس. يجب تأكيد حدود العرض الدقيقة ونطاق الفئة قبل عرض الأسعار.
