سدادة سلسلة مرساة من نوع المسمار لسلسلة 2266 ملم CB / T 178-1996 نوع A
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي/تي 178-96 | يكتب: | نوع المسمار أ |
|---|---|---|---|
| حجم السلسلة: | 22-66 ملم | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المقاوم للصدأ، الفولاذ المسبوك، الحديد الزهر العقدي، تزوير الفو |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، والفولاذ المقاوم للصدأ المصقول، وتتوفر | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، رينا، IRS، RS، إلخ |
| إبراز: | سدادة سلسلة الإرساء 66 مم,معدات رسو السفن 66 مم,cb / t 178 نوع معدات رسو السفن |
||
منتوج وصف

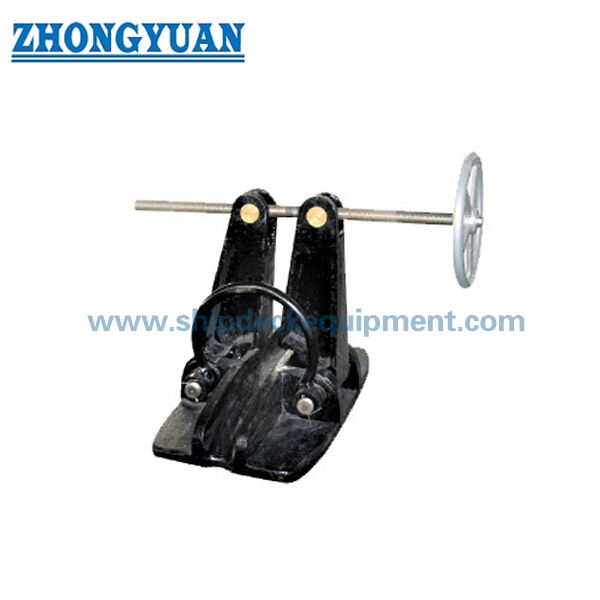

سدادة سلسلة مرساة من نوع المسمار لسلسلة 2266 ملم CB / T 178-1996 نوع A
لمحة عامة عن المنتج
سدادة سلسلة المرساة CB/T 178-1996 من النوع A هو مكون مرسّم على سطح السفينة لسلسلة المرساة U2 / الدرجة 2 من 22 ملم إلى 66 ملم.هيكل التشغيل المسمار التشغيل لها العصابة يضمن سلسلة المرساة ونقل قوة سلسلة احتفظت في أساس مغلق ودعم هيكل سطح السفينة، مما يقلل من حمل سلسلة المرساة المستمرة على فرامل الشراع ورفع الكابلات.والسفن الهندسية التي يتوافق فيها حجم سلسلة U2 المختار وتخطيط سطح السفينة مع النوع A.
للحصول على حل كامل لسطح الارتكاز ، يمكن تنسيق الوقاية مع قناة توجيه السلسلة أو قوس / سطح الارتكاز ، خط الوسط لرفع الكابلات ، أنبوب هاوس أو جيب الارتكاز ،أنبوب سلسلة، وأساس سطح السفينة. الدوال مطابقة توجيه خط السلسلة والارتفاع؛يجب ألا يفترض أنه يزيد من قدرة حمولة السدادة ما لم يتم تصميم الترتيب الكامل بشكل خاص والموافقة عليهيجب تأكيد الدرجة النهائية للسلسلة ، والأساس ، وتعزيز سطح السفينة ، واتجاه الحمل ، والطلاء ، والتفتيش ، ونطاق الفئة من ترتيب مرساة السفينة.
مواصفات سريعة
- المعيار ونوعه: CB/T 178-1996 نوع A مسدس / سدادة سلسلة دوامة → تكوين مرجعية لتثبيت سلسلة مرساة U2.
- سلسلة مرساة قابلة للتطبيق: 22-66 ملم U2 / سلسلة الدرجة 2 فقط → النوع B أو تصميم معتمد آخر مطلوب لسلسلة U3 أو أحجام أكبر.
- أساس الحمل المرجعي: 80٪ من الحمل المتطابق لقطع سلسلة الارتكاز U2 → هذا ليس SWL المعلن عن المنتج ويجب عدم إعادة تسميته ب SWL.
- طريقة التشغيل: آلية المسمار التي يتم ضبطها يدويًا → فتح ميكانيكي إيجابي وإغلاق بدون طاقة هيدروليكية أو كهربائية.
- التثبيت: لحام مباشرة على سطح السفينة أو مثبت على قاعدة محددة للمشروع → تتطلب تفاصيل لحام وتوجيه الحمل وتعزيز سطح السفينة المحلي تأكيد الرسم.
- المعدات المتطابقة: رولر دليل سلسلة / رولر قوس متوفر باعتبارها اختيار منسق → يجب أن يتطابق حجم السلسلة وخروط الرول، والخط الوسط، والارتفاع مع رصاصة الدوار إلى الدوار.
- المواد والحماية: أجزاء الفولاذ الصلب والفولاذ الكربوني مع الأسطح المتحركة المحمية → يتم تأكيد نوع المواد النهائية ونظام الطلاء ونقاط التشحيم ونطاق الشهادة لكل طلب.
المعلمات التقنية الرئيسية
| سلسلة المرساة الحجم |
ب | B1 | B2 | B3 | B4 | B5 | ب | ب1 | ج | د | d1 | d2 | |
| 22~26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 × 8/2 | 250 | 25 | |
| 28 ~ 32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 × 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 × 10/2 | 320 | 30 | |
| 10~44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 × 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36 × 10/2 | 400 | 36 | |
| 52~58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 × 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44 × 12/2 | 500 | 40 | |
| سلسلة المرساة الحجم |
هـ | H1 | H2 | H3 | h | (ل) | L1 | L2 | R | R1 | ر | r1 | الوزن كيلوغرام |
| 22~26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28 إلى 32 | 400 | 125 | 80 | 204 | إذاً | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34~38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52~58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60~66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
دليل الاختيار والتحقيق
الخطوة 1: تأكيد CB / T 178-1996 نوع A ، U2 / الدرجة 2 قطر سلسلة المرساة ، أساس شهادة السلسلة ، وما إذا كانت السفينة هي مشروع بناء جديد أو تحويل أو استبدال.
الخطوة الثانية: قدم ترتيب الارتباط الذي يظهر رفعة كابل الارتباط، وقفل السلسلة، ومرور دليل السلسلة أو رولر القوس، وخط الأنبوب / جيب الارتباط، وخط الأنبوب، واتجاه الخزانة.
الخطوة الثالثة: قم بمطابقة الغطاء والدراجة الموجهة بنفس حجم السلسلة ، ثم تأكد من خط وسط السلسلة ، محور الدراجة ، هندسة الاتصال ، الارتفاع ، الزاوية المسموح بها للقيادة ، ومساحة التشغيل المطهرة.
الخطوة 4: تأكيد لحام سطح السفينة المباشر أو التثبيت المثبت على القاعدة ، بصمة الأساس ، اتجاه الحمل ، تفاصيل الحام ، تعزيز سطح السفينة المحلي ، والوصول إلى تشغيل المسمار وصيانته.
الخطوة 5: تأكيد درجات مواد المكونات، Sa 2.5 التفجير والبرايمر أو نظام الطلاء الآخر، تفاصيل حماية التآكل، متطلبات التشحيم،وأي خيار من الخيارات غير المقاومة للصدأ أو المصقولة تخضع للموافقة التقنية.
الخطوة 6: حدد الكمية، ونوع السفينة، ومتطلبات جمعية التصنيف، ونطاق الشهادة والشهادة، ووجهة التسليم، والوقت المطلوب للتسليم، ورسم المشروع أو الصورة المرجعية.
الهيكل
Cast-steel base / body | Screw-operated clamping bar and operating parts | Anchor-chain seating and contact area | Deck-welded or base-mounted foundation | Lubricated moving parts | Project-matched chain guide roller interface | Protective coating system
نظام الارتكاز، الصب والفوائد الهندسية
- توفر آلية المسمار ارتباطًا ميكانيكيًا خاضعًا للسيطرة مع حلقة السلسلة المختارة وتسمح بفتح أو تأمين المغلق يدويًا دون جهاز تشغيل.
- يحتفظ رولر دليل السلسلة المتناسب بشكل صحيح برأس السلسلة محسماً بين رفع الكابلات ، والقفاز ، وتخطيط الهاوس ، مما يساعد على تقليل الحمل الجانبي ، وتواء الرابط ،والآثار المحلية الناجمة عن ضعف الهندسة.
- يُحول السدادة قوة السلسلة المتبقية إلى أسسها وهيكل الهيكل الداعم؛ وبالتالي فإن تعزيز سطح السفينة وتفاصيل اللحام تشكل جزءًا من تصميم نظام الارتكاز،ليس فقط إمدادات المنتجات.
- يجب أن تكون أسطح الصلب المصبوب ومناطق الاتصال بالسلسلة نظيفة وخالية من البقع أو الشقوق أو العيوب التي تؤثر على القوة.وحماية التآكل.
- تتيح مجموعات الأحجام السبع من النوع A الاختيار عبر سلسلة U2 من 22-66 مم مع الحفاظ على ترتيب ثابت يعمل بالمسمار لسطوح مرساة السفن الصغيرة والمتوسطة.
- يمكن لمراجعة منسقة للحزمة تحديد عدم تطابق واجهة قبل الإنتاج، بما في ذلك حجم السلسلة، حفرة الدوار، خط وسط الدوار، رصاصة الهاوس، ارتفاع القاعدة، الوصول إلى التثبيت،وسلسلة الطلاء.
- يجب أن يقتصر التخصيص الخاص بالمشروع على الواجهات المعتمدة وارتفاع الأساس والطلاء ونطاق الملحقات.تتطلب التغييرات التي تؤثر على مسار الحمل القياسي أو مشاركة السلسلة رسمًا ومراجعة الفئة.
سمات مخصصة
- القياسية:CB/T 178-1996 تشكيل المرجعية → تأكيد قبول المشروع والإصدار المطلوب مع حوض بناء السفن والمالك وجمعية التصنيف.
- فئة المنتج:معدات الارتكاز / سدادة سلسلة الارتكاز → ليست عدادات خط الارتكاز وليست منتجاً لرفع.
- النوع:النوع A المسمار / النوع المتدحرج → ترتيب تأمين السلسلة باليد لسلسلة مرساة U2.
- حجم السلسلة:22-66 ملم عبر سبع مجموعات من الأحجام القياسية → ذكر قطر السلسلة الدقيق في التحقيق.
- درجة السلسلة:سلسلة U2 / الدرجة 2 → U3 خارج التطبيق المعلن من النوع A.
- أساس الحمل:80% من حمولة كسر سلسلة الارتكاز U2 المطابقة كمرجع → لا تحويل هذه القيمة إلى SWL المنتج دون حساب ومعايير اختبار معتمدة.
- التثبيت:لحام سطح السفينة مباشرة أو تركيبها على قاعدة → الأساس، الحام، تعزيز سطح السفينة، واتجاه الحمل يجب تأكيده بواسطة رسم ترتيب.
- المواد:يتم استخدام الصلب الصب ، الصلب الكربوني العادي ، والصلب الكربوني الجودة لأجزاء مختلفة في المراجع التقنية العامة → الصفات الدقيقة والاستبدال ليتم تأكيدها.
- معالجة السطح:Sa 2.5 التفجير + البرايمر محل الايبوكسي المتاحة للسطوح غير المصنعة المناسبة → الخيوط والدبابيس والحاويات والواجهات المتحركة تتطلب معالجة محمية / مطلية.
- إمدادات متطابقة:عجلة توجيه السلسلة ، سلسلة المرساة ، الملحقات ، ودعم واجهة سطح المرساة متوفرة وفقًا لمجال الاقتباس → غير مدرجة افتراضيًا.
- الشهادات:المواد، المصنع، التفتيش، أو الفئة الوثائق وفقا لمتطلبات المشروع → مع مراعاة نطاق التفتيش المتفق عليها والموافقة على الفئة.
كيف يعمل
Anchor chain leaves the windlass → Matched guide roller controls chain lead and elevation → Screw mechanism secures the designated chain position → Retained force passes through the stopper foundation into the reinforced deck → Windlass is relieved from sustained chain pull → Moving parts are released، تم فحصها وتشحيمها
التطبيقات
Small and medium workboats | Tugboats | Barges | Dredging support vessels | Service and utility vessels | Inland and coastal vessels | Engineering vessels | Newbuilding and anchor-deck retrofit packages
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع ، ونطاق الطلب ، ويمكن تتبع المواد ، ومتطلبات الاختبار ، وإجراءات الموافقة على جمعية التصنيف.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
السؤال 1: هل 80٪ المعلنة من حمولة كسر سلسلة الراسخة U2 هي SWL من سدادة السلسلة؟
A1: لا. هو أساس الحمل المرجعي المتعلق بحمل كسر سلسلة مرساة U2 المتطابقة. لا ينبغي أن ينشر على أنه SWL للمنتج. الحمل النهائي للتصميم، حساب الأساس، حمل الاختبار،ومعايير القبول يجب أن تتبع مواصفات السفن ومتطلبات الفئة.
السؤال 2: لماذا يجب اختيار مغلق السلسلة من النوع A مع عجلة توجيه السلسلة؟
ج2: يضمن السدادة ويحافظ على السلسلة ، بينما يتحكم الدوار الموجه في مسار السلسلة وارتفاعها والتواصل المحلي أثناء تحرك السلسلة بين ترتيب الدوار وhawse.الاختيار المنسق يساعد على تجنب الحمل الجانبي، السلسلة السيئة المقاعد، عدم تطابق عجلات، وتضارب ارتفاع التثبيت.
س3: ما الذي يمكن تضمينه في حل كامل لسطح الارتكاز؟
A3: يمكن أن يغطي العرض عرض الغطاء من النوع A، والسلسلة المقابلة لقيادة الدوال أو الدوال القوس، سلسلة المرساة والاكسسوارات، مراجعة الواجهة مع الدوال والترتيب الهاوس / سلسلة-الأنابيب، الطلاء،الوثائقيجب تأكيد الحدود الدقيقة للعرض ونطاق الفئة قبل الاقتراح.
