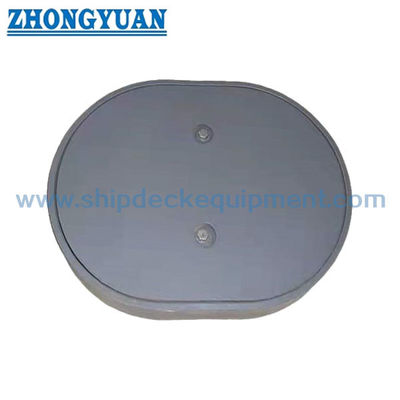

ISO 5894 من النوع DO متعدد البراغي مع تجهيز بحري بغطاء علوي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
| الوثيقة: | Marine manhole cover CBT 43...14.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| معيار: | BS ISO 5894: 2018/ غيغابايت 11628 | يكتب: | يفعل |
|---|---|---|---|
| مادة: | الفولاذ الطري والفولاذ المقاوم للصدأ | حشية: | مناسب مع الزيت ومياه البحر والمياه العذبة ؛ خالية من الأسبستوس |
| الترباس والمكسرات: | M20 ، الفولاذ المقاوم للصدأ ، البرونز ، النحاس | الاختبار: | اختبار الضغط الهيدروليكي |
| البعد: | كقياسي أو مخصص ، مثل رسم العميل | نوع التطبيق: | محكم الماء ، زيت ضيق |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي التمهيدي ، معالجة سطح مصقولة ، مجلفنة ، مخصصة متوفرة | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا |
| إبراز: | فتحة التفتيش البحرية ISO 5894,غطاء فتحة M20 البحرية,فتحة M20 للصواميل البحرية |
||
منتوج وصف

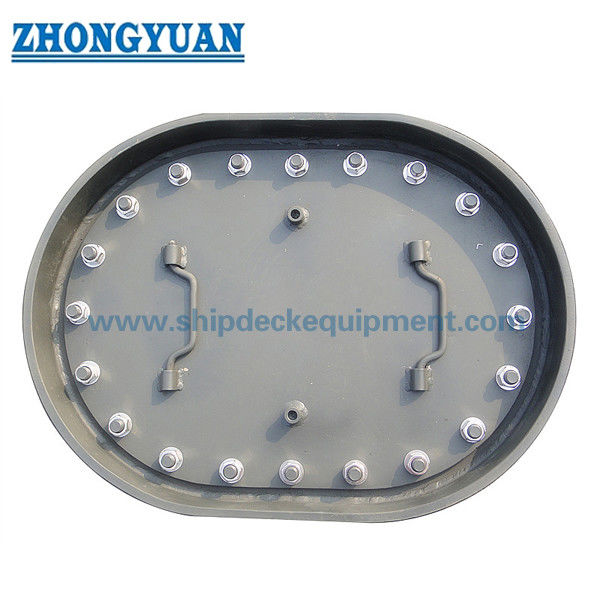

الصيغة ISO 5894 DO الثقب متعدد المسامير مع الغطاء العلوي المتدفق
الوصف:
للسفن هو نوع A من غطاء الفتحة. شكل هذا الغطاء دائرة طويلة. هذا هو نوع من الغطاء مع coaming. يمكن رفعها. أنها تلبي معيار IS05892 و CB / T19-2001.إنها مصنوعة من الصلب ويمكن استخدامها على العديد من السفنإذا كنت مهتمًا بمنتجاتنا، يرجى الاتصال بنا لمزيد من المعلومات.
المواصفات التقنية الرئيسية:
- المعيار: BS ISO 5894:2018/ GB 11628
- النوع: DO
- المواد: الفولاذ الخفيف، الفولاذ المقاوم للصدأ،
- الصمغ: مناسب للنفط ومياه البحر ومياه العذبة ؛ خال من الأسبستوس
- المسامير والمحار: M20, الفولاذ المقاوم للصدأ, البرونز, النحاس
- الاختبار: اختبار الضغط الهيدروليكي
- الأبعاد: قياسية أو مخصصة، حسب رسومات العميل
- نوع التطبيق: مقاوم للماء، مقاوم للزيت،
- المعالجة السطحية: الرملية إلى S2.5 + طبقة واحدة من البرايمر محل الايبوكسي ، الملمع ، المغلف ، المعالجة السطحية المخصصة متاحة.
- شهادات التصنيف: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA.
المعلمات التقنية الرئيسية:
| الحجم الاسمي l1 × b1 |
l2 | ب2 | 3 | ب3 | l4 | ب4 | t | أدوات الربط قطرها |
أدوات الربط الرقم |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
الملاحظة 1 t هو الحد الأدنى للسمك ، يمكن تصميم السماكات التي لم تظهر في الجدول وفقًا للمبني ممارسة |
|||||||||
| المفتاح | ||||||
| 1 | لوحة التشغيل | 4 | غطاء | 7 | حلقة لوحة | 9 علامة |
| 2 | غطاء | 5 | الغطاء العلوي | 8 | المسامير المؤكدة | 10 محاور لرفع القوة، 2 × M20 |
| 3 | المقبض | 6 | المقبض | |||
يجب أن تلبي الحجم والتفاصيل الصناعية المعترف بها.
يمكن تعديل الأبعاد الواردة في أقواس (). يجب ألا يبرز الجزء العلوي من الغطاء ، بما في ذلك المكسرة ، من سطح السباحة عند اختيار الأبعاد الواردة في أقواس.
الملاحظة 1'1 × b1 هو فتحة خالية.
الملاحظة 2 يمكن للمستخدم اختيار المسامير 2 × M20 إذا كان ذلك مناسبًا.
رسم ISO 5894 من نوع DO Multi Bolts Manhole with Recessed Top Cover المعدات البحرية
