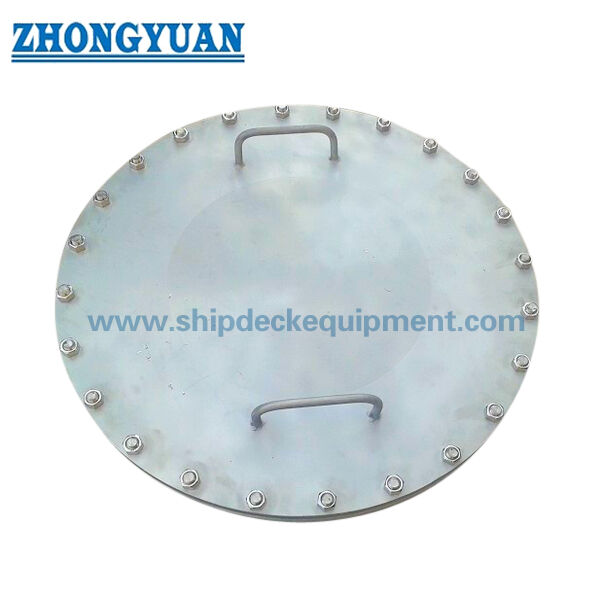

غطاء فتحة بحرية متعدد البراغي من النوع C GB 11628 | فتحة تنظيف بقطر 450 و 600 مم

غطاء فتحة بحري متعدد المسامير من النوع C GB 11628 | وصول تنظيف 450 و 600 مم

نظرة عامة على المنتج

غطاء فتحة بحري متعدد المسامير من النوع C GB 11628 هو غطاء وصول مثبت بمسامير دائري ومنخفض الارتفاع لفتحات محكمة الماء أو الزيت في هياكل السفن الفولاذية. يمكن ترتيبه على أسطح الخزانات، أو الأسطح، أو الحواجز، أو ألواح أغطية الفتحات، أو حدود مساحات الفراغ، أو فتحات التنظيف المحددة حيث تتطلب رسومات السفينة المعتمدة غطاءً قابلاً للإزالة بدلاً من فتحة وصول مفصلية.

تتكون المجموعة من لوحة غطاء، وحلقة تثبيت أو مقعد ملحومة، وحشية مستمرة، ومسامير أو براغي، وغسالات، وصواميل. توزع المثبتات المتعددة M20 ضغط الحشية حول وجه الختم الدائري. يتطلب الاختيار الصحيح تأكيد أبعاد النوع C القديم، وحدود التركيب، ورأس السائل التصميمي أو الضغط، وسمك اللوحة، وتوافق الحشية، ومادة المثبتات، والتعزيز المحيط، ونطاق الفحص المطلوب.

مواصفات سريعة

• نوع المنتج: غطاء فتحة بحري دائري متعدد المسامير من النوع C → يوفر وصولاً قابلاً للإزالة للتنظيف أو الفحص مع ترتيب منخفض الارتفاع على السطح أو الحاجز.
• المعيار القديم: GB 11628-1989 → مناسب للاستبدال أو الإصلاح أو رسومات المشاريع التي تحدد على وجه التحديد تسمية النوع C الصينية السابقة.
• مرجع المعيار الحالي: GB/T 43383-2023 / ISO 5894:2018 → يجب التحقق منه للمشاريع الجديدة؛ لا يُفترض التوافق البعدي مع تصميم النوع C القديم.
• أحجام الفتحات الاسمية: 450 مم و 600 مم → اختر وفقًا لغرض الوصول، ومساحة المرور للأفراد أو أدوات التنظيف، وترتيب السفينة.
• القطر الخارجي لحلقة التثبيت D1: 620 مم أو 770 مم → يحدد مساحة الهيكل المطلوبة، ومحيط اللحام، ومساحة الخلوص للمقويات القريبة.
• سمك لوحة الغطاء s: 4-12 مم لـ D450 و 6-14 مم لـ D600 → يتبع السمك النهائي التعيين القياسي وحمل الحدود المعتمد.
• ترتيب التثبيت: M20 مع 20 مسمارًا لـ D450 أو 26 مسمارًا لـ D600 → يوفر ضغطًا موزعًا للحشية ويتطلب شدًا متحكمًا فيه.
• الكتلة المرجعية: 32.03-79.192 كجم → مفيدة للتخطيط للمناولة والشحن؛ تعتمد الكتلة الفعلية على المواد والأجهزة والرسم النهائي.

المعلمات الفنية الرئيسية

الخطوة 1:

تأكد مما إذا كان الطلب عبارة عن عنصر استبدال من النوع C GB 11628-1989 أو مشروع جديد يتطلب GB/T 43383-2023 أو ISO 5894:2018 أو معيار حوض بناء سفن أو رسم معتمد من التصنيف.الخطوة 2:

تأكيد الفتحة الاسمية D450 أو D600، وسمك الغطاء، وقطر حلقة التثبيت، ومساحة التركيب المتاحة، وما إذا كان الغطاء يجب أن يكون مستويًا، أو غائرًا، أو مثبتًا على السطح، أو منخفض الارتفاع فقط.الخطوة 3:

قدم موقع التركيب الدقيق: سطح الخزان، السطح العلوي، الحاجز، لوحة غطاء الفتحة الرئيسية، مساحة الفراغ، فتحة تنظيف مساحة الشحن، أو حدود أخرى. اذكر سائل الخدمة ورأس السائل التصميمي أو الضغط عند الاقتضاء.الخطوة 4:

تأكيد مواد الغطاء، وحلقة المقعد، والمسامير/البراغي، والصواميل، والغسالات، والحشية. بالنسبة للأجهزة المصنوعة من الفولاذ المقاوم للصدأ على الفولاذ الكربوني، قم بتأكيد طريقة العزل والتحكم في التآكل المطلوبة.الخطوة 5:

تأكيد تحضير السطح، ومتطلبات الطلاء أو التلميع، وتوافق الحشية، وإجراء شد البراغي، وطريقة اختبار التسرب، وتتبع المواد، ونطاق مسح الفئة.الخطوة 6:

قدم الكمية، ونوع السفينة، ورسم التركيب، وصور الأغطية الموجودة وأبعادها لأعمال الاستبدال، ووجهة التسليم، ووقت التسليم المطلوب.الهيكل

لوحة غطاء دائرية | حلقة تثبيت أو مقعد ملحومة | حشية ختم مستمرة | مسامير أو براغي M20 | صواميل وغسالات | ميزة رفع أو مناولة اختيارية حسب الرسم | برايمر، جلفنة، تلميع، أو طلاء المشروع

مزايا الختم والتثبيت والتركيب

يرتب ترتيب المسامير الدائري المتعدد قوة التثبيت حول الحشية ويقلل الاعتماد على نقطة أو نقطتين تثبيت محليتين.

• يقلل الترتيب المستوي أو المنخفض الارتفاع من التداخل مع مناولة البضائع، أو التنظيف، أو مسارات المشي، أو المعدات فوق الفتحة؛ يجب فحص الإسقاط الفعلي للصواميل والمسامير على الرسم.
• يوفر الغطاء القابل للإزالة وصولاً كاملاً إلى الفتحة الاسمية لتنظيف الخزان، أو الفحص، أو إزالة الحطام، أو الصيانة دون إضافة مساحة خلوص للمفصلات.
• يتم التحكم في وجه الختم، أو أخدود الحشية أو منطقة الهبوط، وتسطيح حلقة التثبيت لدعم اتصال الحشية المستمر بعد اللحام والشد النهائي.
• تنقل الحلقة الملحومة ضغط الحدود وأحمال المناولة المحلية إلى السطح المحيط، أو سطح الخزان، أو الحاجز، أو هيكل غطاء الفتحة؛ يظل التعزيز القريب مسؤولية مصمم السفينة.
• يمكن فحص واستبدال المثبتات الفردية أثناء الخدمة. يساعد تسلسل الشد المتصالب على تطوير ضغط حشية أكثر اتساقًا ويجب أن يتبع الإجراء المعتمد.
• يمكن اختيار مجموعات المواد لمياه البحر، أو المياه العذبة، أو الزيت، أو بقايا البضائع، أو التعرض للعوامل الجوية، مع مراعاة توافق الحشية المعتمد ومتطلبات التحكم في التآكل.
• سمات مخصصة

المعيار: GB 11628-1989 النوع C → أساس بعدي قديم للمشاريع المحددة للاستبدال أو الإصلاح.

• المرجع الحالي: GB/T 43383-2023 / ISO 5894:2018 → استخدم لمراجعة معايير المشاريع الجديدة؛ لا تفترض التوافق البعدي المباشر.
• حجم الفتحة: D450 / D600 مم → اختر حسب واجب الوصول وترتيب السفينة المعتمد.
• قطر حلقة التثبيت: D1 620 / 770 مم → تأكيد مساحة اللوحة المحيطة، ومساحة اللحام، ومساحة الخلوص للمقويات.
• سمك لوحة الغطاء: 4-14 مم عبر النطاق المقدم → اختر فقط من صف الحجم المطبق والرسم المعتمد.
• المثبتات: M20، 20 أو 26 قطعة → يجب تأكيد درجة المادة، وشكل السن، وطول المسمار، ونوع الغسالة، ومتطلب الشد.
• مادة الغطاء والحلقة: فولاذ طري أو فولاذ مقاوم للصدأ → درجة دقيقة وإجراء لحام حسب متطلبات المشروع.
• الحشية: بونا-ن، نيوبرين، أو مادة محددة للمشروع → يعتمد الاختيار على الزيت، مياه البحر، المياه العذبة، بقايا البضائع، درجة الحرارة، ومواد التنظيف الكيميائية.
• المعالجة السطحية: تنظيف بالرمل Sa 2½ + برايمر ورشة إيبوكسي، جلفنة، تلميع، أو نظام المشروع → يجب تأكيد التوافق مع لحام التركيب وطلاء السفينة النهائي.
• نطاق الشد والشهادة: وفقًا لـ ITP المعتمد ومتطلبات المشروع → متاح عند الطلب وخاضع لموافقة التصنيف أو مشاركة المسح.
• كيف يعمل

يتم وضع الغطاء فوق حلقة المقعد الملحومة → تلامس الحشية وجه الختم المستمر → يتم شد مثبتات M20 بنمط متصالب → يغلق الضغط الموزع مسار تسرب الماء أو الزيت → يتم إزالة المثبتات عند الحاجة إلى وصول التنظيف أو الفحص.

التطبيقات

وصول سطح الخزان | فتحة فحص السطح العلوي | فتحة حاجز فولاذي | فتحة تنظيف غطاء الفتحة | وصول تنظيف الحبوب أو البضائع الجافة | فحص مساحة الفراغ | وصول خزان الصابورة أو الخدمة حسب الضغط المعتمد | سفن البضائع العامة | ناقلات البضائع السائبة | ناقلات | قوارب العمل | مشاريع الإصلاح والاستبدال

الشهادات والمزايا

يمكن ترتيب شهادات المواد، وفحص الأبعاد، وسجلات اللحام، وسجلات الطلاء، ووثائق اختبار الشد، وفحص التصنيف وفقًا لمتطلبات المشروع، والرسم المعتمد، ونطاق المسح المتفق عليه.

الشهادة: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

الأسئلة الشائعة

س1:

هل لا يزال GB 11628-1989 هو المعيار الحالي لأغطية الفتحات البحرية الجديدة؟ج1:

لا. إنه معيار قديم ويظل ذا صلة عندما تدعو سفينة موجودة، أو رسم إصلاح، أو طلب استبدال على وجه التحديد إلى GB 11628 النوع C. يجب على المشاريع الجديدة تأكيد المعيار الحالي أو رسم حوض بناء السفن المعتمد قبل الإنتاج.س2:

هل يعني "مستوي" عدم بروز أي مسامير أو صواميل فوق اللوحة المحيطة؟ج2:

ليس تلقائيًا. النوع C هو ترتيب مثبت منخفض الارتفاع أو مثبت بشكل مستوٍ، ولكن الإسقاط النهائي يعتمد على تفاصيل حلقة المقعد، وغاطس الغطاء، وطول المسمار، وترتيب الصامولة، ورسم التركيب. يجب تحديد المستوى النهائي المطلوب في الاستعلام.س3:

هل يمكن استخدام هذا الغطاء على أي خزان أو حدود ضغط؟ج3:

إنه مخصص لتطبيقات فتحات الوصول البحرية المحكمة الماء أو الزيت، وليس للغلايات أو أوعية الضغط. يجب تأكيد خدمة الخزان، ورأس السائل، وضغط الاختبار، والمواد، والحشية، وسمك اللوحة، والهيكل المحيط، وموافقة التصنيف للتركيب الفعلي.
