ISO7061 نوع A المعدات البحرية الألومنيوم الشاطئ الممر
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| معيار:: | ISO7061:2015 | الأنواع:: | اكتب ممر التزيين |
|---|---|---|---|
| المواد:: | الألومنيوم | خطوة:: | لوحة التزيين وخطوات مضادة للانزلاق |
| ارتفاع الدرابزين:: | لا تقل عن 1000 مم متباعدة بشكل متساو؛ | الطول الاسمي:: | من 2 إلى 9 أمتار بزيادة 0.5 متر؛ فوق 9 أمتار بزيادة 1 متر. |
| عرض صافي:: | 600 ملم؛ | زاوية الاستخدام:: | 0-30 درجة |
| تحميل التصميم:: | 735 N على كل خطوة | المعالجة السطحية:: | معالجة الأكسدة الأنودية؛ |
| شهادات الطبقة:: | EU MED ، اعتماد نوع المفوضية الأوروبية ، CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA. | ||
| إبراز: | iso 7061 اكتب a shore gangway,ألومنيوم ممشى الشاطئ,الشاطئ الممشى البحري |
||
منتوج وصف

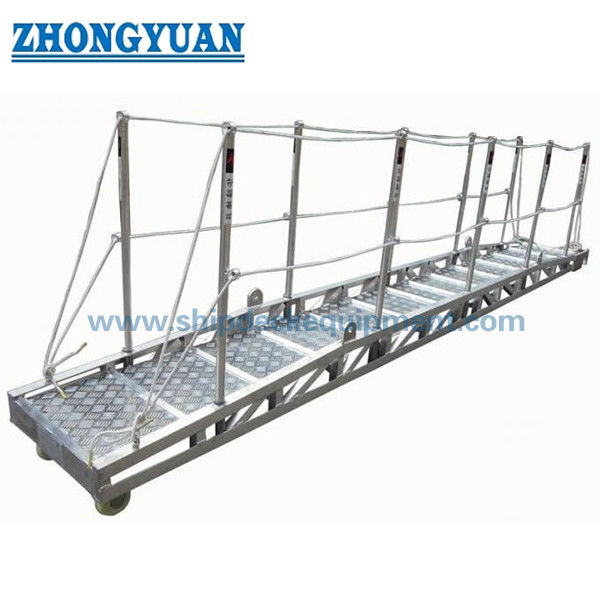

ISO7061 الممر الشاطئي من الألومنيوم من النوع A
الوصف:
تم تصميم ISO7061 نوع الممر الشاطئي من الألومنيوم مع لوحة سطح السفينة ليتم حملها على متن السفن ، لتوفير وسيلة خفيفة الوزن ومريحة وآمنة للوصول من السفينة إلى الشاطئ ،للاستخدام بشكل أساسي من قبل طاقم السفينةيمكن استخدام هذه الممرات أيضًا للوصول من سفينة إلى أخرى عندما تكون الظروف مواتية. وهي مناسبة للاستخدام أفقيًا أو مائلًا بزاوية تصل إلى 30 درجة من الأفق.سطح الممر من النوع أ مزود بشريحة الطابق والخطوات المضادة للنزلاقمع درجة الميل القصوى 30 درجة. بالنسبة لزوايا الميل 30 درجة إلى 55 درجة، قد يكون من الضروري النظر بشكل خاص في تصميم الدرج والطابق.يمكن تصميم جسم الممر كقسم واحد، والتي يمكن تصميمها أيضا كقطعتين حسب الحاجة.
المواصفات التقنية الرئيسية:
- المعيار: ISO7061:2015;
- أنواع: ممر سطح من النوع A.
- المواد: الألومنيوم
- الخطوة: صفيحة السطح والخطوات المضادة للنزلق.
- ارتفاع القيادة: لا يقل عن 1000 مم على مسافة متساوية.
- الطول الاسمي: 2 م إلى 9 م بتدفقات 0.5 م؛ أكثر من 9 م بتدفقات 1 م.
- عرض الشبكة: 600 مم.
- زاوية الاستخدام: 0-30 درجة
- الحمل المصمم: 735 ن في كل خطوة.
- المعالجة السطحية: معالجة الأكسدة النيازكية.
- شهادات الفئة: EU MED ، موافقة نوع EC ، CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA. .
المعلمات التقنية الرئيسية:
| L (ملم) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| عرض صافي (ملم) | 600 | |||||||||||||
| عامل السلامة | 2 على الضغط المقاوم للضغط بنسبة 0,2٪ من سبيكة الألومنيوم المستخدمة | |||||||||||||
| الخطوات |
على بعد فترات منتظمة من 300 إلى 400 مم على طول. ارتفاع لا يقل عن 30 ملم فوق سطح السفينة. يجب أن يكون للدرج الخشبية عرض القسم 40 ملم في اتصال مع السطح |
|||||||||||||
| الستانشيون | مع أقصى فاصل مسموح به من 1 500 مم | |||||||||||||
|
الجهاز اليدوي و الوسيط الدليل
|
القيادة و 2 أدلة متوسطة (أ) حبل أسلاك متواصل ومضغوط بشكل كاف بـ (سيسال) أو (مانيلا) أو (بولي بروبلين) أو (بلاستيك) الحد الأدنى لقطر الحبل 16 ملم ب) قطعة مستمرة صلبة من الألومنيوم الصلب أو المجوفة |
|||||||||||||
رسم ISO 7061 نوع A الممر الشاطئي من الألومنيوم مع المعدات البحرية للصفائح
