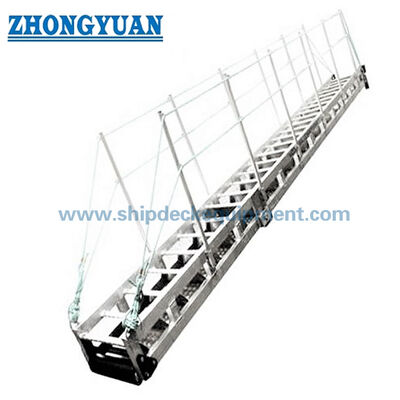

منصة ألمنيوم مع درجات مانعة للانزلاق | منصة بحرية من النوع B وفقًا لمعيار ISO 7061

ممر ألومنيوم على الشاطئ مع خطوات مضادة للانزلاق

لمحة عامة عن المنتج

ممر الشاطئ من الألومنيوم من النوع B مع خطوات قوس مضادة للنزلق هو معدات وصول بحرية خفيفة الوزن مصممة لتوفير وصول آمن من السفينة إلى الشاطئ ، في المقام الأول لاستخدام طاقم السفينة.يمكن استخدامه أيضاً للوصول من سفينة إلى أخرى عندما تكون ظروف التشغيل مناسبة.

يستخدم التكوين من النوع B خطوات قوس مضادة للنزلق متكاملة مباشرة مع الحبال الجانبية لدعم حركة الموظفين عندما يكون الممر مائلًا.تسمح البيانات المقدمة بالانحناء حتى 55 درجة، مع تكوينات قسم واحد أو قسمين متاحة وفقا لتخطيط الوعاء ومتطلبات التعامل.

تؤكد معلومات ISO العامة أن ISO 7061 تحدد متطلبات ممرات الألومنيوم الشاطئية التي يتم نقلها على السفن للوصول من السفينة إلى الشاطئ ،ومادة المعاينة ISO تحدد النوع ب كمرور خطوات قوس مضادة للنزلاقيجب تأكيد أحدث إصدار من ISO للمشاريع الجديدة.

مواصفات سريعة

• نوع المنتج: ممر على الشاطئ من الألومنيوم من النوع B مع خطوات قوس مضادة للانزلاق → معدات وصول الموظفين من السفينة إلى الشاطئ والوصول المناسب من السفينة إلى السفينة.
• المعيار: ISO 7061:2015 وفقًا للبيانات المقدمة → يجب تأكيد الطبعة القياسية المعمول بها للمشاريع الجديدة.
• المادة: الألومنيوم → هيكل الوصول البحري خفيف الوزن مع معالجة سطحية أكسدة أنودية.
• عرض صافي: 600 مم → عرض الممر القياسي من البيانات المقدمة.
• نطاق الطول: 2 م إلى 9 م في زيادات 0.5 م ؛ فوق 9 م في زيادات 1 م → طول مخصص متاح.
• زاوية الاستخدام: 0° إلى 55° → زاوية التثبيت يجب أن تتطابق مع ترتيب التثبيت المعتمد.
• الحمل التصميمي: 735 N على كل خطوة → مرجع تحميل خطوة من النوع B.
• ارتفاع الدرابزين: 1000 مم على الأقل → متطلبات الدرابزين الآمنة من البيانات المقدمة.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

الخطوة 1: تأكيد طول الممر ISO 7061 النوع B ، وتكوين قسم واحد أو قسمين ، وتنظيم تخزين الوعاء.

الخطوة الثانية: تأكيد زاوية التثبيت، جهاز التثبيت العلوي، الدعم السفلي، حالة الهبوط، ومسار الوصول.

الخطوة الثالثة: تأكيد نوع سبيكة الألومنيوم، ومتطلبات اللحام، ومعالجة الأكسدة الانهودية، ومتطلبات الحماية من التآكل.

الخطوة الرابعة: تأكيد الدرابزين، والدليل المتوسط، والمسافة بين القوائم، ومسافة الخطوات، ولوحة الحماية، وتفاصيل السطح المضاد للانزلاق.

الخطوة 5: تأكيد نطاق الموافقة بما في ذلك MED، الموافقة على النوع المشترك، الفئة التفتيش، أو الشهادات الخاصة بالمشروع.

الخطوة 6: قدم نوع السفينة، والكمية، وجهة التسليم، وتاريخ التسليم المطلوب، ورسم GA، وصور مرجعية.

الهيكل

حبال الألومنيوم الجانبية. خطوات قوس مضادة للانزلاق. أعضاء عابرة. أوتاد. أوتاد اليد.

ميزات التصميم والسلامة والهندسة

• تدابير قوس مضادة للنزلق تحسن قبضة القدم عندما يتم تثبيت الممر في زوايا منحنية.
• يقدم البناء الألومنيوم حلًا خفيفًا للوصول إلى السفينة مع الحفاظ على الأداء الهيكلي المطلوب.
• المدافع والمرشدات الوسيطة تدعم حركة الموظفين الآمنة ويجب أن تتبع ترتيب التصميم المعتمد.
• تم تصميم الممر للوصول إلى الموظفين ولم يتم تصميمه لحركة المرور ذات العجلات مثل العربات المحملة.
• يجب السيطرة على اتصال المعادن المتباين للحد من خطر التآكل الغلفاني في الخدمة البحرية.
• يجب التحقق من مسطحة الهيكل ومقاومة الالتواء ومساحة الخطوات وترتيبات التثبيت وفقًا للمعيار المعمول به.

سمات مخصصة

• المعيار: ISO 7061 → متطلبات ممرات الألومنيوم على الشاطئ للسفن البحرية.
• النوع: النوع B → تكوين خطوات قوس مضادة للنزلق.
• الطول: مخصص → تم اختياره وفقًا لتخطيط الوعاء ومساحة التخزين.
• العرض: 600 ملم → عرض الشبكة المقدمة.
• الخطوة: خطوات قوس مضادة للنزلق → سطح مضاد للنزلق مباشر يدعم الحبال الجانبية.
• المقبض: الحد الأدنى لارتفاع 1000 مم → متطلبات الوصول الآمن.
• معالجة السطح: الأكسدة النيازكية → نظام الحماية من التآكل البحري.
• متطلبات الموافقة: MED، الموافقة على النوع المشترك، شهادة الفئة أو التفتيش حسب نطاق المشروع.

كيف يعمل

Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load

التطبيقات

سفن الركاب. سفن الشحن. ناقلات. ناقلات الغاز. سفن تجارية. وصول السفينة إلى الشاطئ. وصول السفينة إلى السفينة عندما تكون الظروف مواتية.

الشهادات والمزايا

يمكن ترتيب الشهادات والموافقات وفقًا لمتطلبات المشروع ونطاق التفتيش وإجراءات السلطة المعمول بها.

الشهادات: EU MED ، موافقة نوعية المجموعة الأوروبية ، CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، شهادة اختبار الصانعين.

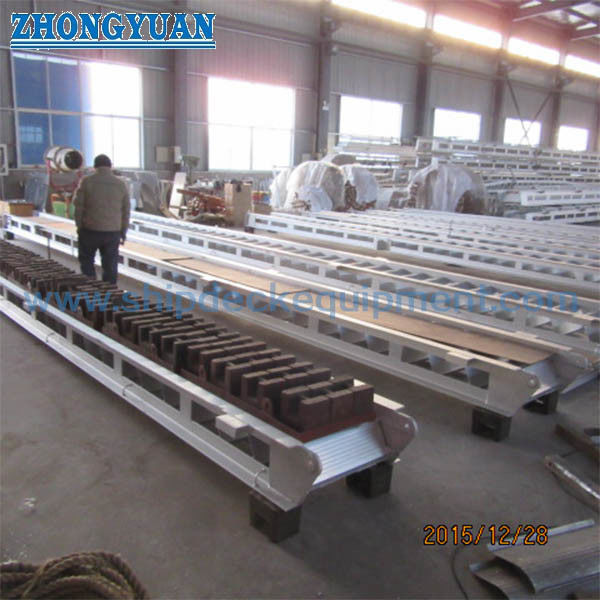

الرسم والصور

الأسئلة الشائعة

س1: هل النوع ب مناسب ل 55 درجة ميل؟

ج1: تشير البيانات المقدمة إلى انحناء أقصاه 55 درجة. يعتمد الاستخدام الفعلي على متن السفينة على ترتيب التأمين وظروف الهبوط وحركة السفينة وإجراء التثبيت المعتمد.

السؤال الثاني: هل يمكن لهذا الممر أن يحمل عربات أو حركة مرور ذات عجلات؟

A2: نطاق رقم ISO 7061 هو للوصول إلى الموظفين وليس مخصصًا لحركة العربات المحملة.

س3: ما هي المعلومات اللازمة قبل الاقتباس؟

ج3: تأكيد الطول، ترتيب القسم، موقع التخزين، طريقة التثبيت، نطاق الموافقة، نوع السفينة، وجهة التسليم، وتاريخ التسليم المطلوب.
