ISO7061 النوع B المعدات البحرية الألومنيوم الشاطئ مع خطوات مضادة للانزلاق
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | TT ، L / C ، إلخ. |
| القدرة على العرض: | إرضاء احتياجات العملاء |
|
معلومات تفصيلية |
|||
| معيار:: | ISO 7061: 2015 | الأنواع:: | الممرات ضد الانزلاق من نوع B. |
|---|---|---|---|
| المواد:: | الألومنيوم | خطوة:: | خطوات قوس مضادة للنزلق |
| ارتفاع الدرابزين:: | لا تقل عن 1000 مم متباعدة بشكل متساو؛ | الطول الاسمي:: | من 2 إلى 9 أمتار بزيادة 0.5 متر؛ فوق 9 أمتار بزيادة 1 متر. |
| عرض صافي:: | 600 ملم؛ | زاوية الاستخدام:: | 0-55 درجة |
| تحميل التصميم:: | 735 N على كل خطوة | المعالجة السطحية:: | معالجة الأكسدة الأنودية؛ |
| شهادات الطبقة:: | EU MED ، اعتماد نوع المفوضية الأوروبية ، CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA. | ||
| إبراز: | iso 7061 shore gangway,aluminium shore gangway,marine shore gangway |
||
منتوج وصف

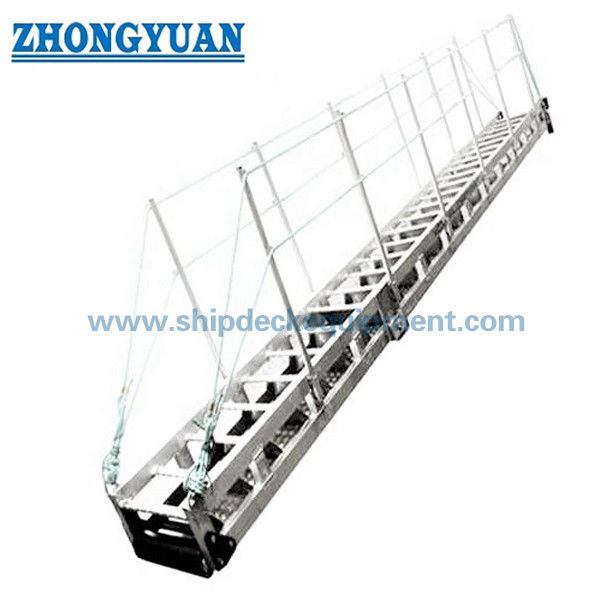

ISO7061 النوع B المعدات البحرية الألومنيوم الشاطئ مع خطوات مضادة للانزلاق
الوصف:
تم تصميم ISO7061 الممر الشاطئي من الألومنيوم من النوع B مع خطوات مضادة للنزلق ليتم نقلها على متن السفن ، لتوفير وسيلة خفيفة الوزن ومريحة وآمنة للوصول من السفينة إلى الشاطئ ،للاستخدام بشكل أساسي من قبل طاقم السفينةسطح خطوات مكافحة الانزلاق مصممة مباشرة كخطوة قوس مكافحة الانزلاق لوضع الخطوط الجانبية والحمل الداعم ، والذي يتم تجهيز الجانب السفلي له لوح حماية ،مع الحد الأقصى لدرجة الميل 55 درجة من الأفقيةيمكن استخدام هذه الممرات أيضًا للوصول من سفينة إلى أخرى عندما تكون الظروف مواتية. يمكن تصميم جسم الممر كقسم واحد ، والذي يمكن أيضًا تصميمه كقسمين حسب الحاجة.
المواصفات التقنية الرئيسية:
- المعيار: ISO7061:2015;
- أنواع: الممرات ضد الانزلاق من نوع B.
- المواد: الألومنيوم
- خطوة: خطوات قوس مضادة للنزلق.
- عرض الشبكة: 600 مم.
- ارتفاع القيادة: لا يقل عن 1000 مم على مسافة متساوية.
- الطول الاسمي: 2 م إلى 9 م في زيادات 0.5 م ؛ فوق 9 م في زيادات 1 م ؛ الطول مخصص
- زاوية الاستخدام: 0-55 درجة
- الحمل المصمم: 735 ن في كل خطوة.
- المعالجة السطحية: معالجة الأكسدة النيازكية.
- شهادات الفئة: EU MED ، موافقة نوع EC ، CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، IRS ، RS ، RINA.
المعلمات التقنية الرئيسية:
| L (ملم) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| عرض صافي (ملم) | 600 | |||||||||||||
| عامل السلامة | 2 على الضغط المقاوم لـ 0,2٪ من سبيكة الألومنيوم المستخدمة | |||||||||||||
| الخطوات |
على بعد فترات منتظمة من 300 إلى 400 مم على طول. ارتفاع لا يقل عن 30 ملم فوق سطح السفينة. يجب أن يكون للدرج الخشبية عرض القسم 40 ملم في اتصال مع السطح |
|||||||||||||
| الستانشيون | مع أقصى فاصل مسموح به من 1 500 مم | |||||||||||||
|
الجهاز اليدوي و الوسيط الدليل
|
القيادة و 2 أدلة متوسطة (أ) حبل أسلاك متواصل ومضغوط بشكل كاف بـ (سيسال) أو (مانيلا) أو (بولي بروبيلين) أو (بلاستيك) الحد الأدنى لقطر الحبل 16 ملم ب) قطعة مستمرة صلبة من الألومنيوم الصلب أو المجوفة |
|||||||||||||
| طول السلم (ل) |
سلم العرض |
إطار السلم الارتفاع |
المسافة بين الخطوات |
إطار السلم مقاومة الالتواء |
مسطحة التشويش |
مسطحة انخفاض |
| ل / 1000 | 土2،0 | 土2،0 | 土2،0 | 5 ملم/10 م | 15 لترات/1000 | 1,0L/1000 |
رسم ISO 7061 النوع B المعدات البحرية المعدة من الألومنيوم على الشاطئ مع خطوات مضادة للنزلق
