JIS F 2025 B ثابت نوع السفن مرساة سلسلة الكابلات المشابك السفينة معدات إرساء
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس إف 2025-1992؛ معيار اليابان | يكتب: | نوع ثابت |
|---|---|---|---|
| قطر السلسلة الاسمية: | 38 ملم إلى 120 ملم | درجة السلسلة: | تنطبق على سلاسل المرساة من الدرجة 2 والصف 3؛ |
| وزن الأسطوانة: | 44 ~ 721 كجم | مواد: | الفولاذ الطري عالي الشد، الفولاذ عالي الشد، الفولاذ المقاوم للصدأ متاح، |
| المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| تثبيت:: | ملحومة على خزانة السلسلة | ||
| إبراز: | JIS F 2025-1992 معدات رسو السفن,معدات رسو السفن Ccs,JIS f 2025-1992 معدات الإرساء على متن السفينة |
||
منتوج وصف
ربط كابل سلاسل المرساة الثابتة لخزانة السلاسل
لمحة عامة عن المنتج
عقدة الكابلات JIS F 2025 من النوع B هي جهاز ثابت لتثبيت نهاية السلسلة المثبتة داخل خزانة السلسلة. جسمها الصلب المطاوئ والدبوس العرضي يحتفظون بالنهاية الداخلية ، أو النهاية المريرة ،من سلسلة المرساة بحيث تكون السلسلة متصلة بشكل إيجابي بتركيب السفينة أثناء التعامل العادي مع المرساة وتخزينها.
النوع B هو التكوين الثابت في JIS F 2025 ويجب تمييزه عن الترتيب القابل للفصل من النوع A. إنه ليس جهاز إرساء على سطح السفينة ، أو سدادة السلسلة ، أو نقطة الرفع ،أو جهاز ترك سريع الإفراج تلقائيًايجب أن يستند الاختيار إلى القطر الاسمي للسلسلة الراسخة المعمول بها ، والإصدار القياسي المتحكم به أو الرسم المعتمد ، وإمكانية الوصول إلى التثبيت ، واجهة اللحام ،الهيكل المحيط بالخزانة، نظام الطلاء، ومتطلبات تفتيش المشروع.
مواصفات سريعة
- وظيفة المنتج: التثبيت الثابت للسلسلة الراسخة في داخل خزانة السلسلة → يوفر اتصال هيكلي محدد لنهاية السلسلة الداخلية.
- المعيار والنوع: JIS F 2025 النوع B ، النوع الثابت → الطبعة القياسية الحالية هي JIS F 2025:2021قد لا تزال الرسومات القديمة تشير إلى طبعة عام 1992.
- نطاق الأحجام الاسمية: B40 إلى B120 → يغطي القطر الاسمية للسلسلة الراسخة المطبقة من 38 ملم إلى 120 ملم.
- مرجعية المواد القياسية: SS400 إلى JIS G 3101 للجسم ونوع B → مواد بديلة تتطلب مراجعة الرسم وموافقة المشروع.
- ترتيب الاحتفاظ: الدبوس العرضي مع قطعة التحقق من الدبوس والشفرة / المكسرة السادسية → يساعد على منع تحريك الدبوس غير المقصود مع الحفاظ على الوصول المسيطر عليه.
- التثبيت: مصفوق إلى هيكل الخزانة → يجب تأكيد الانحناء المحلي ، ساق الصلح ، التعزيز ، الوصول ، وإجراءات لحام حوض بناء السفن.
- الكتلة المحسوبة: 5.9 كجم إلى 102 كجم → مفيدة للتعامل، والتعبئة، وتخطيط التثبيت، وتقدير الشحن.
- حماية السطح: يمكن توفير Sa 2.5 التفجير والبرايمر محل الايبوكسي كنهاية للمشروع → التفاصيل عن الغزل والطلاء النهائي وتشحيمها تخضع للتأكيد.
المعلمات التقنية الرئيسية
| المرساة المعمول بها (سلاسل (ديا |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | t1 | t2 | D1 | l4 | 15 |
| 38 - 40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42- 44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46~48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54-56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58-60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~ 64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 -78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81-84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~ 95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98~102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114~120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| قطعة التحقق من أجل الدبوس | المسمار الرئيسي السادسي المكسرات السادسة |
ساق لحام | الحسابات الكتلة (بالكيلوغرام) |
|||||||
| L6 | L7 | ب2 | ب3 | t5 | d6 | الحجم الاسمي من خيوط المسمار d5 |
17 | f1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | م 12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | م 12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | م 12 | 25 | 6.5 | 6.5 | 11.. |
| 100 | 70 | 30 | 19 | 8 | 14 | م 12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | م 12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | M 16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 23.. |
| 130 | 90 | 40 | 22 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | م 20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | م 20 | 40 | 14 | 11.5 | 10 2 |
دليل الاختيار والتحقيق
الخطوة الأولى:تأكيد عقدة الكابل الثابتة من النوع B من نظام JIS F 2025 ، والإصدار القياسي المطلوب ، والحجم الاسمي B40 إلى B120 وفقًا لرسم الوعاء.
الخطوة الثانيةيقدم القطر الاسمي للسلسلة الراسخة ، ودرجة السلسلة ، ومعيار السلسلة ، وتخطيط الرابط النهائي ، وأي حمولة مشروع أو متطلبات فصل الطوارئ.
الخطوة الثالثةتأكيد موقع التثبيت داخل خزانة السلسلة ، وانحناء السطح المحلي ، والوصول المتاح لإزالة الدبوس ، واجهة اللحام ، والتعزيز المحيط ، ورسم تثبيت حوض بناء السفن.
الخطوة الرابعةتأكيد متطلبات المواد: SS400 هو المرجع القياسي للجسم والعقدة من النوع B ؛ الفولاذ المقاوم للصدأ أو البدائل الأخرى هي خيارات غير قياسية وتتطلب الموافقة.
الخطوة الخامسةتأكيد المعالجة السطحية، وتغطية الوعاء النهائية، وتشحيم الدبوس أو الدهون، ومعايير التآكل، والتمييز، ويمكن تتبع المواد، ونطاق التفتيش.
الخطوة السادسةقدم متطلبات جمعية التصنيف ونوع الشهادة والكمية ووجهة التسليم ووقت التسليم المطلوب وأحدث رسم أو صورة مرجعية معتمدة.
الهيكل

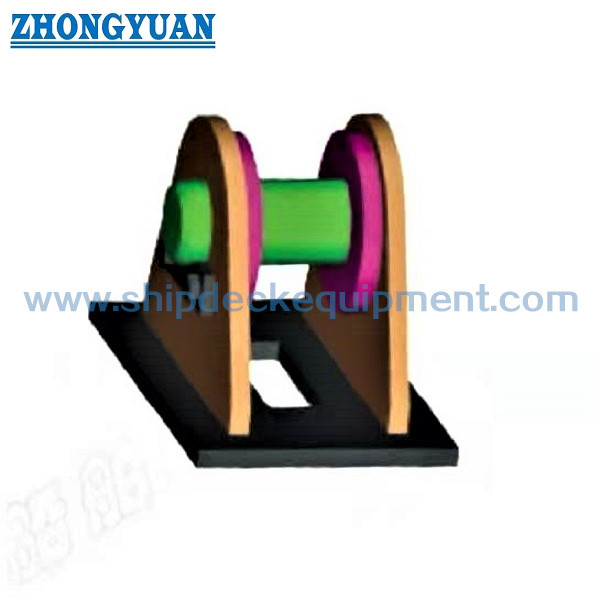

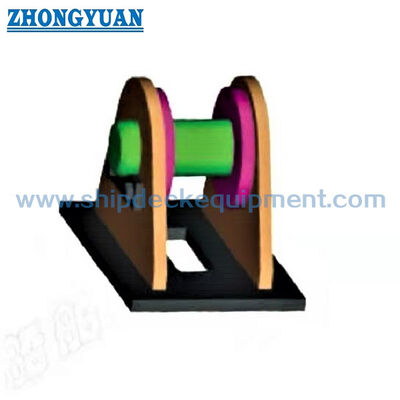

جسد SS400 مصفوق. مقعد سلسلة مرساة / فتحة تأمين. دبوس ثابت عريضي. قطعة فحص دبوس. محول هيكساجوني ومحلية. واجهة سلسلة مصفوفة. حماية سطحية محددة للمشروع.
سلاسل المرساة والتركيب ومزايا الجودة
- يوفر الترتيب الثابت من النوع B طريقة بسيطة ومدمجة لتثبيت الطرف المرير لسلسلة الارتكاز داخل خزانة السلسلة عندما لا يتم تحديد آلية قابلة للفصل من النوع A.
- ستة عشر حجمًا اسميًا يوفر مسارًا مباشرًا لتحديد الأبعاد من B40 إلى B120 ويقلل من الحاجة إلى التداخل بين نطاقات قطر السلسلة غير القياسية.
- يحتفظ قطعة التحقق من الدبوس وترتيب المسمار / المكسرة بالدبوس العرضي ويدعم إزالة خاضعة للرقابة للتفتيش أو فصل خطة نهاية السلسلة.
- يسمح المعيار بمطابقة الجسم إلى سطح تركيب منحني عند الضرورة ، ولكن يجب أن يتبع الخط النهائي رسم هيكل السفينة.
- تدعم المراجع القياسية لحام الساق تخطيط التثبيت ؛ يظل إجراء الحام الفعلي والتعزيز المحلي ومعايير الوصول وقبول الخاضعة لمتطلبات حوض بناء السفن والفئة.
- يجب أن تركز فحص التصنيع على قابلية تتبع المواد ودقة الأبعاد، وتلاءم المسامير ومواءمتها، وارتباط الوقاية، وحالة إعداد اللحام، وتوافق الطلاء،والحرية من حواف التواصل الحادة للسلسلة.
- لا يتم التعامل مع الحلمة الدهنية باعتبارها ميزة JIS الافتراضية.يجب تأكيد موقعها وتداخلها مع السلسلة أو أجزاء الاحتفاظ على الرسم المعتمد.
- لا يتم تعيين SWL غير مدعوم، MBL، حمولة دليل، وقت الإفراج عن الطوارئ، أو وظيفة رفع للمنتج.
سمات مخصصة
- المعيار: JIS F 2025:2021 الإصدار الحالي / مرجع 1992 القديم → تأكيد الإصدار المسيطر المذكور في مواصفات الحاوية.
- النوع: النوع B ثابت → مختلف عن نوع A القابل للفصل.
- الحجم الاسمي: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → حدد القياس الاسمي للسلسلة الراسخة.
- قطر السلسلة المطبق: 38-120 ملم → نطاق الاختيار الأبعاد فقط ؛ درجة السلسلة والحمل التصميمي يتطلب تأكيدًا منفصلًا.
- المواد القياسية: جسم SS400 ومسمار من النوع B → البناء البديل من الفولاذ المقاوم للصدأ أو الفولاذ الخاص يخضع للرسم والموافقة.
- التثبيت: الحامية داخل خزانة السلسلة → يجب التحقق من الأساس المحلي والانحناء وساق الحامية والتعزيز والوصول.
- معالجة السطح: Sa 2.5 التفجير + البرايمر محل الايبوكسي كنهاية مشروع مرجعية → الطلاء النهائي أو التصبغ يتطلب تأكيد.
- التشحيم: اختياري الحلمة الدهنية أو توفير التشحيم المشروع → لا يفترض كميزة قياسية.
- متطلبات الشهادة: متوفرة وفقًا لنطاق الطلب → يجب الاتفاق على موافقة الفئة وتفتيش الشهود ومستوى الشهادة قبل الإنتاج.
كيف يعمل
Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure
التطبيقات
سفن تجارية. ناقلات. ناقلات حاويات. سفن حاويات. سفن شحن عامة. سفن عمل.
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، والرسومات المعتمدة ، وإجراءات المجتمع الطبقي ، ونطاق الطلب المتفق عليه.التوافر يخضع لموافقة الفئة ويجب ألا يفترض بأنه إمدادات قياسية.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

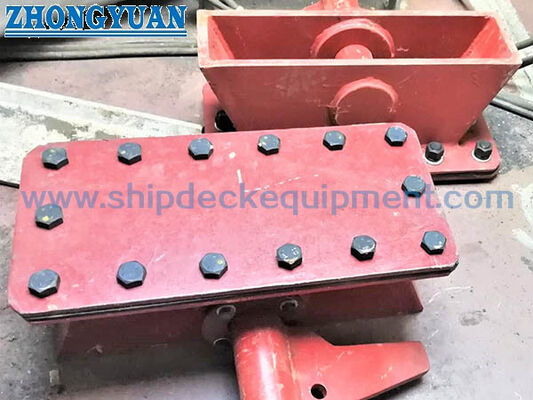

الرسم والصور
الأسئلة الشائعة
س1:ما هو الفرق الرئيسي بين JIS F 2025 النوع A والنوع B؟
A1:النوع A هو التكوين القابل للفصل ، في حين أن النوع B هو التكوين الثابت.لا ينبغي وصف النوع B بأنه جهاز أوتوماتيكي أو سريع لإطلاق الطوارئ ما لم يؤكد ترتيب وإجراءات معتمدة خاصة بالوعاء هذه الوظيفة.
س2:هل يمكن اختيار النوع B فقط من خلال تصنيف سلسلة الارتكاز من الدرجة 2 أو الدرجة 3؟
A2:لا، الجدول القياسي منظم حسب قطر السلسلة الرأسية، درجة السلسلة، هندسة الرابط، حمولة التصميم، متطلبات الإثبات،و يجب تأكيد التوافق مع إجراءات التخلي عن السفينة أو صيانتها بشكل منفصل.
السؤال 3:ما هي المعلومات المطلوبة قبل العرض؟
A3:تأكيد الإصدار القياسي، الحجم الاسمي من النوع B، قطر السلسلة ودرجةها، ترتيب الرابط النهائي، رسم التثبيت، المنحنى المحلي، المواد، الطلاء، متطلبات التشحيم، نطاق الشهادة,الكمية، الوجهة، وجدول التسليم.
