رافعة ونش سلم الإقامة الهوائي بقدرة 10-20 كيلو نيوتن | ISO 7364 للسفن الناقلة والسفن البحرية

نظرة عامة على المنتج

رافعة ونش سلم الإقامة الهوائي هذه هي معدات سطح السفينة لرفع وخفض وتثبيت سلم الإقامة من خلال حبل سلكي واحد أو اثنين. ينطبق ISO 7364: 2016 على تصميم واختبار رافعات ونش سلالم الإقامة ذات الدفع الهوائي أو الهيدروليكي أو الكهربائي أو اليدوي. بالنسبة لعائلة المنتجات هذه، يتم دمج الدفع الهوائي مع ترتيب أسطوانة واحدة أو أسطوانة مقسمة، وتحكم محلي، وجهاز تثبيت تلقائي، ودفع احتياطي يدوي، وإيقاف طوارئ محلي.

يجب اختيار الونش كجزء من ترتيب الوصول الكامل للسفينة بدلاً من مجرد "حمل العمل" العام وحده. يؤثر حمل الأسطوانة، وحمل التثبيت، وعدد الحبال، ونوع الأسطوانة، وقطر الحبل وقوة كسره، وسعة الأسطوانة، وهندسة السلم، والترابط، وأساس السطح، وإمداد الهواء، ونطاق الفحص على التكوين النهائي. يمكن أن يكون الدفع الهوائي مفيدًا في السفن الناقلة والسفن الأخرى حيث يتم تحديد حل يعمل بالهواء؛ ومع ذلك، فإن ISO 7364 لا يوفر بمفرده شهادة للمناطق الخطرة أو الحماية من الانفجار، ويظل استخدام الوحدات البحرية خاصًا بالمشروع.

مواصفات سريعة

• المعيار: ISO 7364: 2016 → المعيار المنشور الحالي لتصميم واختبار رافعات ونش سلالم الإقامة للسفن.
•  نطاق حمل الأسطوانة: 10 / 16 / 20 كيلو نيوتن → اختر الحجم الاسمي وفقًا لترتيب سلم الإقامة، والترابط، والتوتر المطلوب للحبل عند مخرج الأسطوانة.
•  ترتيب الدفع والأسطوانة: أسطوانة هوائية واحدة أو أسطوانة مقسمة → يتطلب ISO 7364 أسطوانة مقسمة حيث يتم لف حبلين على أسطوانة واحدة.
•  علاقة الحمل: حمل التثبيت لا يقل عن 3 أضعاف حمل الأسطوانة → بالنسبة لرافعة ونش بحمل أسطوانة 10 كيلو نيوتن، فإن حمل التثبيت المقابل هو 30 كيلو نيوتن.
•  إمداد الهواء المرجعي: ضغط تشغيل 0.59 ميجا باسكال واستهلاك هواء 5.2 متر مكعب / دقيقة → يجب التحقق من سعة الضاغط والأنابيب مقابل التكوين المحدد.
•  سرعة الرفع: 8 متر / دقيقة لتكوين هوائي موثق بقدرة 10 كيلو نيوتن → يتطلب ISO 7364 سرعة رفع اسمية لرافعة ونش تعمل بالطاقة لا تقل عن 0.05 متر / ثانية (3 متر / دقيقة).
• اختيار الحبل السلكي: يعتمد القطر والحد الأدنى لقوة الكسر على الحجم الاسمي للأسطوانة وترتيبها → لا يجب تطبيق مواصفات حبل واحد بقطر 13 مم تلقائيًا على كل حجم.
•  السلامة والاختبار: جهاز تثبيت تلقائي، تشغيل يدوي، إيقاف طوارئ محلي، اختبارات تحميل المصنع، واختبارات على متن السفينة → يجب الاتفاق على نطاق الاختبار النهائي والشهادة مع متطلبات المشروع / الفئة.

المعلمات الفنية الرئيسية

الأبعاد الكلية وأبعاد التركيب. الأبعاد بالمليمتر.

دليل الاختيار والاستعلام

•  الخطوة 1: تأكيد ترتيب سلم الإقامة المعتمد، وكتلة السلم، والترابط، وعدد حبال التعليق، وحمل الأسطوانة المطلوب. لا تختر بناءً على طول السلم فقط.
•  الخطوة 2: تأكيد نوع الونش واليد: موضع الدفع باليد اليمنى أو اليسرى، أسطوانة واحدة (D)، أسطوانة مقسمة (DD)، أو ترتيب ISO آخر. حيث يتم لف حبلين على أسطوانة واحدة، قم بتأكيد ترتيب الأسطوانة المقسمة.
•  الخطوة 3: تأكيد قطر الحبل السلكي، والبناء، ودرجة الشد، والحد الأدنى لقوة الكسر، والطول الفعال العامل، وسعة الأسطوانة، واتجاه خروج الحبل. لا يجب التعامل مع سعة الأسطوانة مباشرة كارتفاع رفع.
•  الخطوة 4: تأكيد ضغط الهواء المضغوط المتاح وتدفقه عند الونش، وترتيب صمام التحكم، وموقع إيقاف الطوارئ المحلي، والوصول إلى التشغيل اليدوي، وأي متطلبات للمناطق الخطرة.
•  الخطوة 5: تأكيد واجهة السطح / الأساس، نمط فتحات التركيب، الوصول المحيط للتشغيل والصيانة، متطلبات المواد / الطلاء، ونطاق فحص الفئة أو المالك المطلوب.
•  الخطوة 6: تقديم الكمية، نوع السفينة، موضع التركيب، متطلبات الفئة، رسم التخطيط العام المعتمد / رسم السلم، الوجهة، ووقت التسليم المطلوب.

الهيكل

محرك هواء هوائي | تروس تخفيض | أسطوانة واحدة أو أسطوانة مقسمة | تثبيت الحبل السلكي وشفة | جهاز تثبيت / فرامل تلقائي | دفع يدوي | تحكم محلي | إيقاف طوارئ محلي | إطار دعم فولاذي وقاعدة تركيب

مزايا السلامة والدفع والهندسة

•  يفصل ISO 7364 بين حمل الأسطوانة وحمل التثبيت. بالنسبة للحجم الاسمي 10، يبلغ حمل الأسطوانة 10 كيلو نيوتن ويبلغ الحد الأدنى لحمل التثبيت 30 كيلو نيوتن.
•  تستخدم ترتيبات الحبل المزدوج أسطوانة مقسمة. يقتصر الحبل العامل الفعال على ثلاث طبقات، ويقتصر إجمالي الحبل المخزن على خمس طبقات، مع ربط هندسة الأسطوانة بقطر الحبل.
•  يؤمن جهاز التثبيت الأسطوانة عند 1.5 ضعف حمل التثبيت ويعمل تلقائيًا عند فقدان الدفع الكهربائي؛ يتطلب خفض ورفع يدوي.
•  يجب أن يتطابق ضغط الهواء وتدفقه مع الونش المحدد. الدفع الهوائي وحده لا يؤسس موافقة للمناطق الخطرة أو الحماية من الانفجار.
• يشمل اختبار مصنع ISO تشغيلًا بدون حمل، ودورات حمل الأسطوانة، وحمل زائد بمقدار 1.5 ضعف حمل الأسطوانة، والتحقق من إيقاف الطوارئ، واختبار ثابت بمقدار 1.5 ضعف حمل التثبيت.
• كيف يعمل

الهواء المضغوط يدفع المحرك الهوائي → تروس التخفيض تدير الأسطوانة → الحبل السلكي (الحبال) يرفع أو يخفض سلم الإقامة → جهاز التثبيت يؤمن الأسطوانة عند إزالة طاقة الدفع → الدفع اليدوي يوفر تشغيلًا احتياطيًا

التطبيقات

سفن تجارية | سفن ناقلة حيث يتم تحديد الدفع الهوائي والموافقة على متطلبات المناطق الخطرة | سفن البضائع وسفن Ro-Ro | بناء جديد / استبدال | سفن دعم بحرية خاصة بالمشروع أو وحدات تخضع لموافقة المالك / الفئة

الشهادات والمزايا

يمكن استخدام ISO 7364 كأساس للتصميم والاختبار. تتوفر سجلات اختبار الشركة المصنعة وفحص / شهادة الفئة وفقًا لنطاق المشروع المتفق عليه وتخضع لموافقة الفئة.

خيارات الفئة حسب متطلبات المشروع: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS | وثائق اختبار الشركة المصنعة حسب النطاق المتفق عليه.

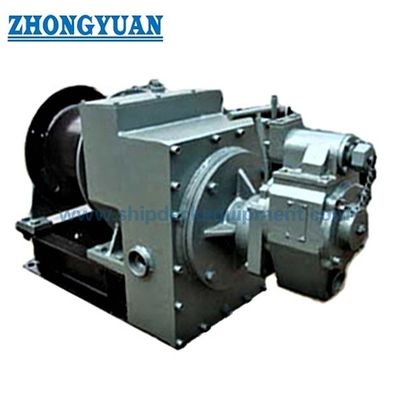

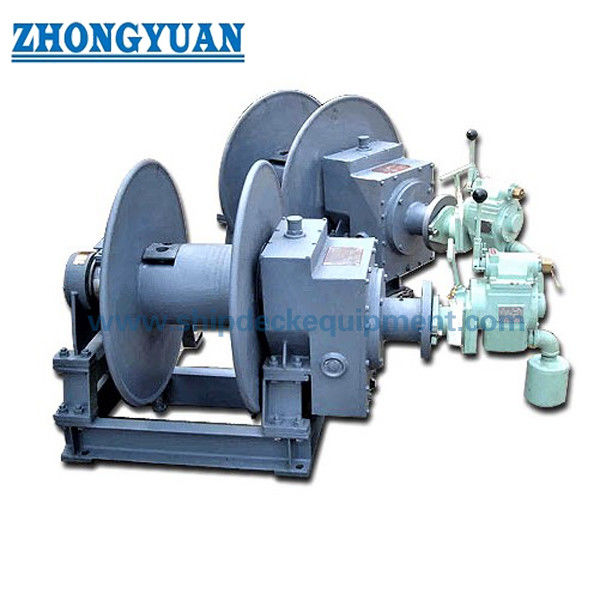

الرسومات والصور

أسئلة وأجوبة

س1: هل رافعة ونش سلم الإقامة ISO 7364 هي نفسها رافعة ونش سلم الطيار؟

ج1: لا. يغطي ISO 7364 رافعات ونش سلالم الإقامة. يمكن أن يكون سلم الإقامة جزءًا من ترتيب نقل الطيار المعتمد، ولكن هذا لا يجعل الونش رافعة ونش سلم طيار سلكي.

س2: هل يجعل الدفع الهوائي الونش مقاومًا للانفجار للاستخدام في السفن الناقلة؟

ج2: لا. يزيل الدفع الهوائي محركًا كهربائيًا عند الونش، ولكن مدى ملاءمة المنطقة الخطرة يعتمد على المعدات الكاملة، ومنطقة التركيب، وأجهزة التحكم، والمواد، وشهادة المشروع / الفئة المطلوبة.

س3: كيف يجب اختيار الحجم الاسمي الصحيح والحبل السلكي؟

ج3: اختر بناءً على حمل الأسطوانة وحمل التثبيت المطلوبين، وعدد الحبال، وترتيب الأسطوانة، وقوة كسر الحبل / القطر، وسعة الأسطوانة، وإمداد الهواء، وهندسة التركيب. لا يغطي حجم حبل واحد بقطر 13 مم النطاق الكامل.
