8 بوصة و 10 بوصة من الصلب المصبوب ذات الرصيف الواحد للعوامات والقوارب العاملة | أنواع التركيب عبر السطح واللحام المسطح

8 بوصة و 10 بوصة من الفولاذ المصبوب ذو الرأس الواحد للمراكب والزوارق | أنواع عبر السطح واللحام المسطح

نظرة عامة على المنتج

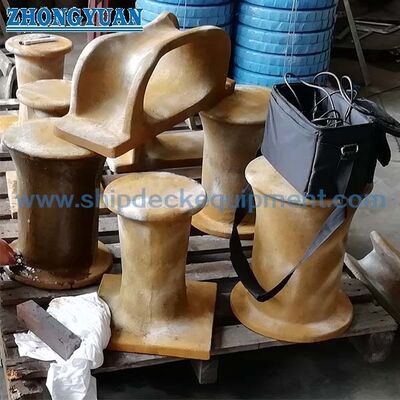

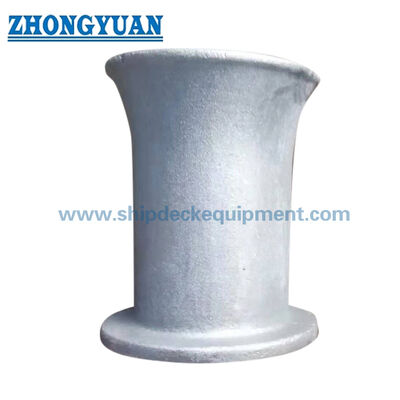

مرابط الفولاذ المصبوب ذو الرأس الواحد ASTM A27-70-36 هي تجهيزات ربط ملحومة على السطح للمراكب النهرية الداخلية، والقاطرات، وزوارق الدفع، وزوارق الخدمة الصغيرة، والزوارق. تُستخدم مع حبال أو أسلاك لربط المراكب، والتحقق، وعمليات الربط حيث يُفضل وجود رأس واحد عمودي وبصمة سطح مدمجة.

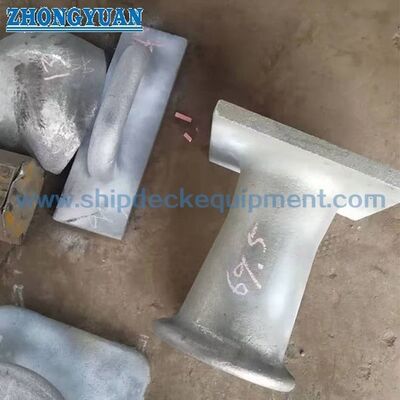

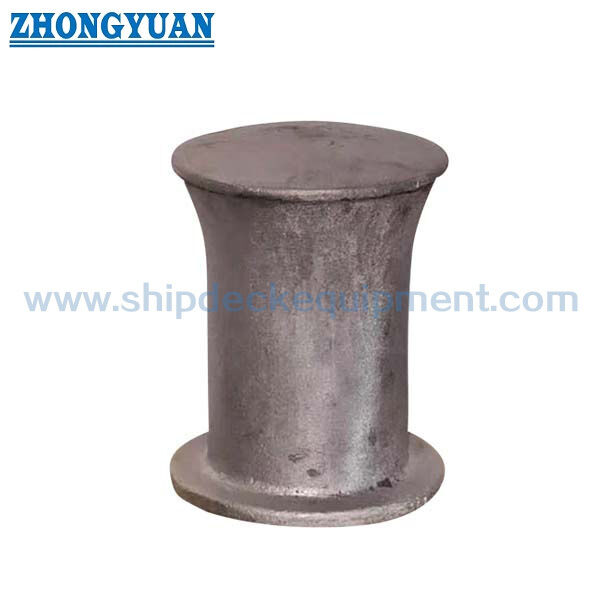

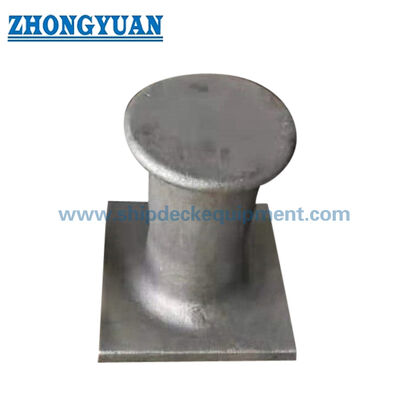

النطاق المقدم يغطي تكوينات الرأس الواحد بقياس 8 بوصات و 10 بوصات، بما في ذلك الأنواع الثقيلة عبر السطح ذات القاعدة المربعة، والأنواع عبر السطح ذات القاعدة المستديرة، والأنواع المسطحة ذات القاعدة المستديرة، بالإضافة إلى قطعة إضافية بقياس 8 بوصات ذات قاعدة مربعة تتطلب تأكيدًا نهائيًا للنوع. يجب تأكيد تتبع المواد، والمعالجة الحرارية، وسلامة الصب، وإعداد منطقة اللحام، ومراجعة تحليل العناصر المحدودة (FEA)، واختبار السحب، ونطاق فحص ABS / التصنيف وفقًا لمتطلبات مشروع السفينة.

مواصفات سريعة

• نوع المنتج: مرابط فولاذ مصبوب ذو رأس واحد → نقطة ربط سطح مدمجة للمراكب، والقاطرات، والزوارق، والسفن النهرية الصغيرة.
• قطر الرأس الاسمي: 8 بوصات و 10 بوصات → يتوافق مع اختيار الأجهزة القياسية ذات الأساس البوصة المستخدمة في سوق السفن الداخلية في أمريكا الشمالية.
• أشكال التركيب: عبر السطح الثقيل، عبر السطح ذو القاعدة المستديرة، النوع المسطح ذو القاعدة المستديرة، وخيار القاعدة المربعة → اختر وفقًا لاختراق السطح، وواجهة اللحام، ورسم الاستبدال.
• درجة المادة: فولاذ مصبوب C-Mn ASTM A27-70-36 أو ما يعادله → فولاذ مصبوب معالج حرارياً مع شهادة مادة وتقرير اختبار ميكانيكي وفقًا لنطاق الطلب.
• سطح ملامسة الحبل: أملس وخالٍ من النتوءات الضارة → يساعد على تقليل خطر قطع الحبل أثناء عمليات الربط، والتحقق، ومناولة حبال الربط.
• مراقبة جودة الصب: اختبار ميكانيكي للمادة، سجل المعالجة الحرارية، MT / PT / RT عند الحاجة → يتم التحكم في مسامية الغاز، وتضمين الخبث، والمؤشرات تحت السطحية ضمن معايير القبول المحددة.
• الدعم الهندسي: يمكن ترتيب حساب قوة تحليل العناصر المحدودة (FEA) واختبار السحب عند تحديده → مفيد لمراجعة تركيز الإجهاد عند جذر الرأس، وانتقال القاعدة، وواجهة السطح الملحومة.
• نطاق الشهادة: يمكن ترتيب موافقة ABS / فحص التصنيف وشهادة مادة المطحنة وفقًا لمتطلبات المشروع → لا تُعامل كافتراضية لكل طلب.

المعلمات الفنية الرئيسية

دليل الاختيار والاستعلام

الخطوة 1: تأكيد حجم الرأس المطلوب: 8 بوصات أو 10 بوصات، وتقديم رسم السفينة أو مرجع الجزء البديل إذا كان متاحًا.

الخطوة 2: تأكيد شكل التركيب: قاعدة مربعة، قاعدة مستديرة، عبر السطح، عبر السطح ثقيل، نوع مسطح، أو ترتيب سطح آخر.

الخطوة 3: تأكيد نوع السفينة التطبيقية: مركب نهري داخلي، قاطرة، زورق دفع، زورق عمل، سفينة خدمة صغيرة، أو تطبيق سطح بحري آخر.

الخطوة 4: تأكيد أساس الحمل قبل الإنتاج: حجم الخط / السلك المقصود، قوة كسر الحبل (MBL) إذا كانت معروفة، عامل الأمان التصميمي، الحمل التشغيلي الآمن المطلوب (SWL) إذا تم تحديده، متطلبات اختبار السحب، ورسم تقوية السطح.

الخطوة 5: تأكيد متطلبات المواد والفحص: ASTM A27-70-36 أو ما يعادله، المعالجة الحرارية، اختبار ميكانيكي للمادة، منطقة MT / PT / RT، ومعايير القبول.

الخطوة 6: تأكيد المعالجة السطحية، والطلاء بعد اللحام، والكمية، ووجهة التسليم، ووقت التسليم المطلوب، ونطاق فحص ABS / التصنيف، وحزمة الشهادات المطلوبة.

الهيكل

جسم مرابط فولاذ مصبوب ذو رأس واحد | عمود ملامسة حبل أملس | قاعدة مربعة أو مستديرة | تركيب عبر السطح أو لحام مسطح | منطقة تحضير اللحام | صب معالج حرارياً | ترتيب اختياري للفحص واختبار السحب

مزايا الصب واللحام والهندسة

• فولاذ مصبوب ASTM A27-70-36 أو ما يعادله مناسب لأجهزة الأسطح البحرية المصبوبة حيث يُطلب شكل رأس مدمج، وقاعدة قابلة للحام، وخصائص ميكانيكية مضبوطة.
• تم تصميم عمود الرأس، وانتقال القاعدة، ومناطق تغيير نصف القطر لتكون ناعمة لتقليل تركيز الإجهاد المحلي وتجنب الحواف الحادة التي قد تتلف حبل الربط.
• تدعم المعالجة الحرارية والاختبارات الميكانيكية للمواد اتساق القوة؛ يجب أن تتبع حزمة الشهادات الفعلية أمر الشراء ونطاق الفحص.
• يتم التحكم في مسامية الغاز، وتضمين الخبث، ومؤشرات الصب تحت السطحية ضمن معايير القبول المتفق عليها. تتجنب الصفحة عمدًا ادعاءات عدم وجود عيوب لأن المسبوكات البحرية يتم فحصها حسب مستوى القبول.
• يمكن تطبيق MT أو PT على الأسطح التي يمكن الوصول إليها، ويمكن ترتيب فحص RT / الأشعة السينية للمناطق الحرجة حيث يتركز القوة، مثل جذر الرأس وانتقال القاعدة، عند الحاجة.
• تعتمد قابلية اللحام على حالة الصب، وإعداد منطقة اللحام، ومادة السطح، وإجراءات اللحام (WPS)، ومتطلبات التصنيف. يجب تأكيد إجراء اللحام، والتسخين المسبق، وفحص ما بعد اللحام من قبل حوض بناء السفن أو مهندس المشروع.
• يمكن استخدام حساب قوة تحليل العناصر المحدودة (FEA) لمراجعة توزيع الإجهاد حول عمود الرأس الواحد، وانتقال القاعدة، واختراق السطح، وواجهة اللحام عندما يتطلب المشروع التحقق الهندسي.
• يمكن ترتيب اختبار السحب وفقًا لمتطلبات المشروع؛ يجب تحديد اتجاه السحب، وحمل الاختبار، ووقت الاحتفاظ، ومعايير القبول، ومتطلبات الشاهد قبل الإنتاج.

سمات مخصصة

• نوع المنتج: مرابط ذو رأس واحد → رأس عمودي واحد للربط المدمج على السطح، والتحقق، ومناولة حبال المراكب.
• التطبيق المستهدف: المراكب النهرية الداخلية / القاطرات / زوارق الدفع / زوارق العمل → مناسب لسوق السفن الداخلية في أمريكا الشمالية وأمريكا عند تأكيده برسم السفينة.
• المادة: فولاذ مصبوب C-Mn ASTM A27-70-36 أو ما يعادله → يجب تأكيد معادلة المادة النهائية وصياغة الشهادة قبل الطلب.
• التركيب: عبر السطح أو ترتيب لحام مسطح → يجب أن يتطابق اختراق السطح، وطول اللحام، وهيكل الدعم، والتقوية مع تصميم السفينة.
• المعالجة السطحية: السفع الرملي حسب البيانات المقدمة → عادة ما يتبع الطلاء النهائي مواصفات طلاء حوض بناء السفن بعد التركيب.
• مراقبة جودة الصب: التحكم في المسامية / الخبث ضمن المعايير المحددة → يمكن اختيار MT، PT، أو RT وفقًا لخطة الفحص.
• مراجعة تحليل العناصر المحدودة (FEA): متاحة حسب متطلبات المشروع → تستخدم لمراجعة تركيز الإجهاد وانتقال القاعدة، وليست بديلاً عن موافقة التصنيف.
• اختبار السحب: متاح حسب متطلبات المشروع → يجب تأكيد قيمة الحمل وطريقة الاختبار من قبل العميل، أو حوض بناء السفن، أو جمعية التصنيف.
• متطلبات الشهادة: شهادة مادة المطحنة، تقرير الاختبار، موافقة ABS / فحص التصنيف وفقًا لنطاق الطلب → توفر الشهادة يخضع لإجراءات موافقة المشروع.

كيف يعمل

يقترب خط الربط أو السلك من الرأس الواحد → يلتف الخط حول عمود الفولاذ المصبوب الأملس → يتم نقل قوة الربط أو التحقق أو الربط عبر الجسم المصبوب والقاعدة الملحومة → يتم توزيع الحمل على هيكل السطح المقوى وفقًا لتصميم السفينة

التطبيقات

المراكب النهرية الداخلية الأمريكية | القاطرات وزوارق الدفع | زوارق العمل | سفن الخدمة الصغيرة | سفن الموانئ | محطات الربط النهرية | مناولة حبال ربط المراكب والتحقق | مشاريع أجهزة الأسطح الجديدة والبديلة

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع، ونطاق الفحص، وتتبع المواد، وإجراءات موافقة جمعية التصنيف.

الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة.

الرسومات والصور

أسئلة وأجوبة

س1: كيف يجب على العميل الاختيار بين مرابط الرأس الواحد عبر السطح والنوع المسطح؟

ج1: يجب أن يتبع الاختيار ترتيب سطح السفينة. تُستخدم الأنواع عبر السطح عندما يمر الرأس عبر هيكل السطح السفلي أو يتصل به. تُستخدم التصميمات من النوع المسطح عندما يتطلب واجهة السطح وخلوص الجزء السفلي ترتيبًا ملحومًا أكثر إحكامًا. يجب تأكيد الاختيار النهائي من خلال رسم السطح، وتفاصيل التقوية، ومتطلبات تركيب حوض بناء السفن.

س2: هل فولاذ مصبوب ASTM A27-70-36 مناسب للحام بأسطح المراكب أو زوارق العمل؟

ج2: ASTM A27-70-36 هو مادة فولاذية مصبوبة تُستخدم لهذا النوع من أجهزة الأسطح، ولكن قبول اللحام يعتمد على حالة سطح الصب، وإعداد منطقة اللحام، ومادة فولاذ السطح، وإجراءات اللحام (WPS)، ومتطلبات التسخين المسبق، وقواعد فحص التصنيف أو حوض بناء السفن. يجب تأكيد تفاصيل إجراء اللحام قبل التركيب.

س3: هل تحدد جداول المعلمات المقدمة الحمل التشغيلي الآمن (SWL) للمرابط؟

ج3: لا. يوفر الجدول المقدم أوصاف الموديلات، والأبعاد الرئيسية، والأوزان. يجب تأكيد الحمل التشغيلي الآمن (SWL)، وحمل اختبار السحب، وقوة كسر الحبل / السلك (MBL)، وتقوية السطح، وحجم اللحام، وأساس الموافقة من خلال رسم المشروع أو الحساب الهندسي قبل استخدامها للاختيار أو التصديق.
