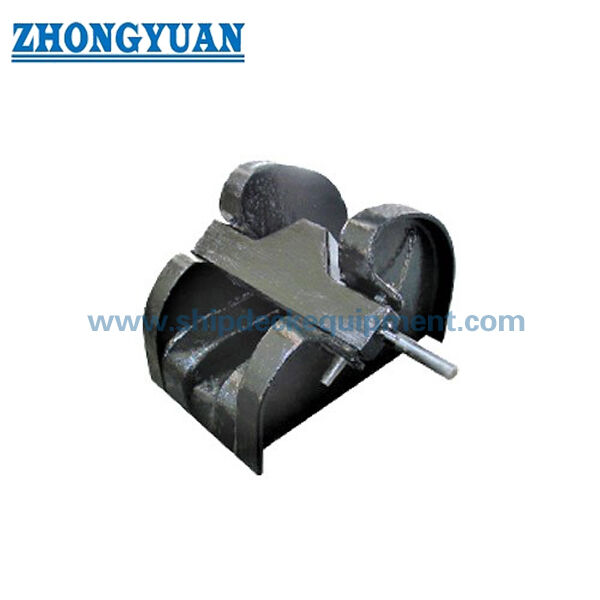

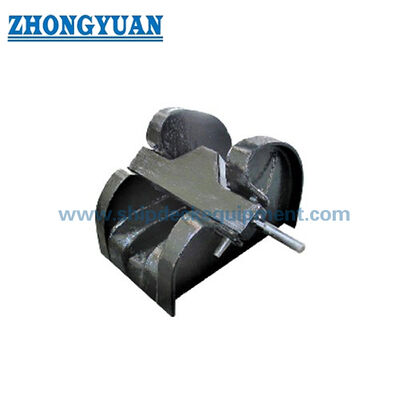

Cb * 286 من الصلب المصبوب رافعة نوع مرساة سلسلة سدادة السفينة معدات رسو
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | سي بي*286-84 | يكتب: | نوع الرافعة المصبوبة |
|---|---|---|---|
| حجم السلسلة: | 12.5-68 ملم | مواد: | ZG230-450 صب الفولاذ، الفولاذ الطري، الفولاذ C-Mn، صب الفولاذ المقاوم للصدأ، الفولاذ المطروق، |
| شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، مصلحة الضرائب، RS، رينا | المعالجة السطحية: | الرمل إلى S2.5 + طبقة واحدة من متجر الايبوكسي المتجر ، مجلفن ، مصقول ، معالجة السطح المخصصة المتاحة. |
| آحرون: | يمكن تخصيصها حسب متطلبات أحواض بناء السفن. | وزن الجسم:: | 20-363 كجم؛ |
| إبراز: | مرساة سدادة معدات الإرساء على متن السفينة,سدادة سلسلة المرساة من الصلب المصبوب,سدادة سلسلة المرساة نوع رافعة |
||
منتوج وصف
سدادة سلسلة مرساة من النوع المصبوب للسفن الصغيرة | سي بي* 286-84
نظرة عامة على المنتج
إن سدادة سلسلة المرساة من النوع الفولاذي المصبوب CB* 286-84 عبارة عن جهاز تأمين يتم تشغيله بواسطة رافعة يتم تثبيته عن طريق اللحام على أساس سطح السفينة أو أي أساس آخر لسلسلة المرساة المعتمدة. يتم ترتيب الجسم الفولاذي المصبوب وقضيب التشغيل في سلسلة المرساة بحيث يمكن للقضيب أن يشترك في مسار السلسلة ويقيد حركة السلسلة عندما تكون السفينة جارية أو عندما تحتاج سلسلة المرساة إلى تأمينها ميكانيكيًا.
تغطي سلسلة الحجم هذه سلسلة مرساة من 12.5 إلى 68 مم وهي مناسبة بشكل خاص للقوارب الصغيرة وسفن الممرات المائية الداخلية والصنادل وزوارق القطر الصغيرة وزوارق العمل ومراكب الميناء باستخدام ترتيب تثبيت مدمج. يمكننا أيضًا تنسيق مرساة المرساة، وأسطوانة توجيه السلسلة، وسدادة السلسلة، والخط المركزي للسلسلة، وواجهات الأساس كحزمة واحدة من معدات التثبيت. يعتبر CB* 286-84 معيارًا قديمًا؛ بالنسبة لمشاريع البناء الجديدة، يجب تأكيد المعيار المطلوب لأن CB/T 4462-2016 حل محل CB* 286-1984.
مواصفات سريعة
- نوع المنتج: سدادة سلسلة مرساة من نوع قضيب فولاذي مصبوب مع تشغيل رافعة ← توفر نقطة تأمين ميكانيكية في خط سلسلة المرساة.
- المرجع القياسي: CB* 286-84 / CB 286-1984 → تم الاحتفاظ به للتطبيقات المحددة من قبل المالك، والاستبدال، والإصلاح، وتطبيقات رسم السفن القديمة.
- تم تحديث الفحص القياسي: تم استبدال CB/T 4462-2016 بـ CB* 286-1984 → تأكيد المعيار المطلوب والرسم المعتمد لمشاريع البناء الجديدة.
- قطر سلسلة المرساة: من 12.5 إلى 68 ملم → حدد السدادة مباشرة من قطر سلسلة السفينة وأبعاد الوصلة التي تم التحقق منها.
- التثبيت: ملحومة بأساس سطح السفينة أو هيكل النشرة الجوية ← خط مركزي للسلسلة، وقوة الأساس، وتفاصيل اللحام، وتعزيز السطح تتطلب تأكيد المشروع.
- ترتيب التشغيل: قضيب يتم تشغيله بواسطة رافعة مع موازنة اختيارية للأحجام الأكبر ← يحسن التعامل حيث تصبح كتلة الشريط أعلى، مع مراعاة الرسم المؤكد.
- التركيز النموذجي للسفن: القوارب الصغيرة، وسفن الممرات المائية الداخلية، والصنادل، وزوارق القطر الصغيرة، وزوارق العمل، ومراكب الميناء.
- خيار الحزمة المتكاملة: مرساة مرساة + أسطوانة توجيه سلسلة + سدادة سلسلة ← يمكن إعداد سلسلة منسقة وأبعاد الواجهة وبيانات التثبيت لترتيب تثبيت واحد.
المعلمات التقنية الرئيسية
| سلسلة مرساة القطر (مم) |
ب | ح | ل | لحام القدم و |
وزن الجسم (كجم) |
| 12.5-14 | 142 | 162 | 235 | 5 | 20 |
| 16-17.5 | 170 | 190 | 270 | 6 | 25 |
| 19-20.5 | 193 | 216 | 320 | 6 | 30 |
| 22-24 | 219 | 241 | 345 | 7 | 37 |
| 26-28 | 241 | 270 | 385 | 7 | 46 |
| 30-32 | 274 | 305 | 435 | 9 | 56 |
| 34-36 | 304 | 342 | 490 | 9 | 69 |
| 38-40 | 336 | 378 | 540 | 10 | 85 |
| 42-44 | 366 | 412 | 590 | 10 | 108 |
| 46-48 | 397 | 450 | 640 | 12 | 139 |
| 50-52 | 428 | 491 | 695 | 12 | 173 |
| 54-56 | 457 | 528 | 745 | 13 | 210 |
| 58-60 | 488 | 564 | 795 | 13 | 255 |
| 62-64 | 517 | 600 | 850 | 14 | 305 |
| 66-68 | 547 | 635 | 900 | 14 | 363 |
دليل الاختيار والاستعلام
الخطوة 1:تأكد مما إذا كان الطلب يتبع CB* 286-84 للاستبدال/توافق الرسم القديم أو CB/T 4462-2016 لمشروع جديد قائم على المعايير.
الخطوة 2:تأكد من قطر سلسلة المرساة، ودرجة السلسلة، ومسافة الوصلة وعرضها، ومعيار سلسلة المرساة أو رسم سلسلة الشركة المصنعة. قد لا يحدد قطر السلسلة الاسمي وحده هندسة الارتباط بشكل كامل.
الخطوة 3:قم بتوفير ترتيب التثبيت أو رسم GA الذي يوضح بكرة توجيه أنبوب البوق / السلسلة، والسدادة، وعجلة سلسلة الرافعة، وارتفاع الخط المركزي للسلسلة، واتجاه الرصاص، ومساحة التثبيت المتاحة.
الخطوة 4:تأكد من درجة الهيكل الفولاذي المصبوب، ومتطلبات المواد لقضيب التشغيل، والعمود، وموازنة الموازنة الاختيارية، بالإضافة إلى المعالجة السطحية المطلوبة ونظام طلاء الوعاء النهائي.
الخطوة 5:تأكد من لوحة الأساس، وتعزيز السطح، وتفاصيل اللحام، ومتطلبات WPS، ونطاق الفحص، وإمكانية تتبع المواد، ومتطلبات مجتمع التصنيف قبل الإنتاج.
الخطوة 6:قم بتوفير الكمية ووقت التسليم المطلوب ووجهة التسليم ونوع السفينة وحالة المبنى الجديد أو الاستبدال والصور المرجعية أو رسم السدادة الموجود عند توفره.
بناء
جسم من الفولاذ المصبوب | شريط / شفرة تعمل برافعة | رمح محوري | منطقة جلوس وسلسلة مرساة | موازنة اختيارية | واجهة الأساس الملحومة | الطلاء المحدد للمشروع
مزايا ترتيب التثبيت والصب والتركيب
- تغطي سلسلة الأبعاد أقطار سلسلة صغيرة من 12.5 مم إلى سلسلة أكبر 68 مم، مما يسمح باستخدام نفس مفهوم السدادة الأساسي عبر القوارب الصغيرة والسفن الداخلية والصنادل وترتيبات تثبيت القطر الصغيرة.
- يوفر الجسم الفولاذي المصبوب دعمًا متكاملاً للسلسلة وهيكل التشغيل؛ يجب فحص جودة الصب ودقة الأبعاد والمحاذاة المحورية ومنطقة الاتصال بالسلسلة قبل الطلاء.
- يمنح الشريط الذي يتم تشغيله بواسطة الرافعة للطاقم طريقة تشغيل ميكانيكية مباشرة ومؤشرًا مرئيًا واضحًا لما إذا كان مسار السلسلة مفتوحًا أم مؤمنًا.
- يمكن النظر في موازنة اختيارية لترتيبات القضبان الأكبر والأثقل لتقليل جهد المناولة اليدوية، ولكن يجب أن تتبع هندسة ثقل الموازنة وخلوص التشغيل الرسم المعتمد.
- يساعد تنسيق الرافعة، وبكرة توجيه السلسلة، والسدادة، والخط المركزي للسلسلة كحزمة واحدة على تقليل عدم تطابق الواجهة، والتحميل الجانبي، وضعف سلسلة الرصاص، وإعادة صياغة التثبيت.
- يقوم الأساس الملحوم بنقل تفاعل السدادة إلى هيكل السطح الداعم؛ تظل عمليات مسح الأساس وتعزيز السطح وتسلسل اللحام والتفتيش خاضعة لموافقة حوض بناء السفن أو مصمم السفينة.
- يجب تحديد حمل الحمل واختبار الإثبات ومتطلبات القبول من خلال المعايير المعمول بها وقواعد الفئة ووثائق المشروع المعتمدة بدلاً من الاستدلال عليها من قطر السلسلة أو وزن الجسم.
السمات المخصصة
- القياسية: CB* 286-84 / CB 286-1984 → معيار سدادة سلسلة من نوع قضيب الفولاذ المصبوب القديم؛ تأكيد CB/T 4462-2016 لاستخدام المبنى الجديد.
- نطاق قطر السلسلة: 12.5-68 مم → اختر من قطر سلسلة مرساة السفينة وتحقق من أبعاد الوصلة الفعلية.
- الجسم الرئيسي: الفولاذ المصبوب → سيتم تأكيد الدرجة الدقيقة وحالة المعالجة الحرارية وشهادة المواد ونطاق NDT.
- التشغيل: شريط يعمل بالرافعة ← يفتح لحركة السلسلة ويغلق لإشراك مسار السلسلة.
- موازنة الموازنة: اختيارية للأحجام الأكبر ← تخضع لتصريح التشغيل والرسم المعتمد ومتطلبات العميل.
- التثبيت: السطح / الأساس الملحوم ← هيكل الأساس، وقاعدة اللحام، وWPS، وتعزيز السطح، والخط المركزي للسلسلة يتطلب تأكيدًا للرسم.
- المعالجة السطحية: التنظيف بالسفع Sa 2.5 + طلاء أساس من مادة الإيبوكسي كمرجع → الطلاء النهائي أو الجلفنة أو أي تشطيب آخر يتبع مواصفات المشروع والملاءمة الفنية.
- حزمة العرض: مرساة مرساة + بكرة توجيه سلسلة + سدادة سلسلة → تنسيق الواجهة متاح وفقًا لترتيب GA للسفينة والسلسلة.
كيف يعمل
تمتد سلسلة المرساة من ترتيب الصنبور / الدليل نحو الرافعة ← يتم رفع القضيب لدفع السلسلة أو رفعها ← يتم وضع السلسلة عند نقطة التثبيت المطلوبة ← يتم خفض القضيب الذي يعمل بالرافعة لتعشيق مسار السلسلة وتقييده ← تتبع فحوصات التأمين والتشغيل النهائية الإجراء المعتمد للسفينة
التطبيقات
قوارب صغيرة | سفن الممرات المائية الداخلية | الصنادل | زوارق القطر الصغيرة | زوارق العمل | حرفة الميناء | أنظمة تثبيت التنبؤات الجوية المدمجة | مشاريع البناء الجديدة والاستبدال والتحديث
الشهادات والمزايا
يمكن ترتيب الشهادات والتفتيش وفقًا لمتطلبات المشروع وإمكانية تتبع المواد والرسم المعتمد وإجراءات جمعية التصنيف. يجب تأكيد نطاق الشهادة قبل عرض الأسعار ويخضع لموافقة الفصل.
الاعتماد: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار صناع.

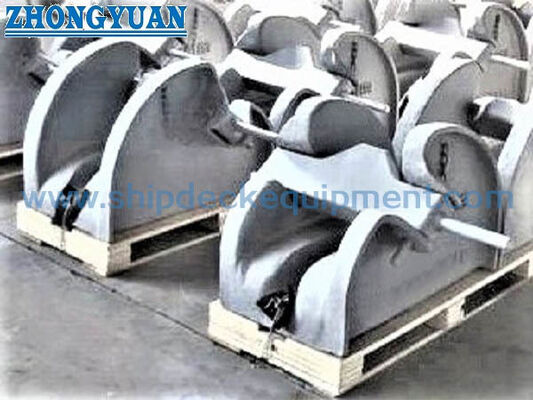

الرسم والصور
التعليمات
س1: هل لا يزال CB* 286-84 هو المعيار الذي يجب استخدامه للسفينة الجديدة؟
A1: يظل CB* 286-84 مناسبًا للاستبدال والإصلاح والسفن التي يحدد رسمها المعتمد التصميم القديم. حل CB/T 4462-2016 محل CB* 286-1984، لذلك يجب أن يؤكد مشروع البناء الجديد المعيار المطلوب مع حوض بناء السفن والمصمم والمالك وجمعية التصنيف.
س2: ما الذي يجب فحصه عند تزويد السدادة مع الرافعة وبكرة توجيه السلسلة؟
ج2: تأكد من مسار السلسلة الكامل، وارتفاع الخط المركزي للسلسلة، واتجاه الرصاص، وتوافق عجلة السلسلة، وموضع السدادة، وخلوص التشغيل، وواجهات الأساس، وتعزيز السطح، والوصول لتشغيل الطاقم وصيانته.
س 3: هل يحدد جدول الأبعاد المرفق حمل السدادة أو حمل الاختبار؟
A3: لا. يوفر الجدول المرفق قطر السلسلة، B، H، L، قدم اللحام f، ووزن الجسم. يجب تأكيد حمل الحمل واختبار الإثبات ومعايير القبول ونطاق الشهادة من المعيار المطبق ومتطلبات الفئة ووثائق المشروع المعتمدة.
