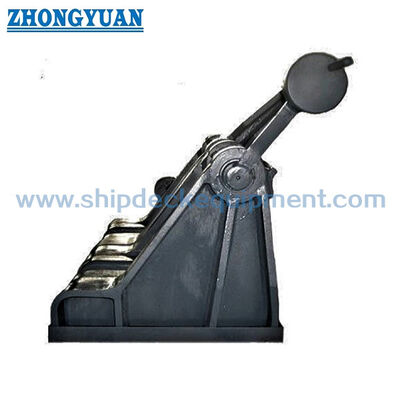

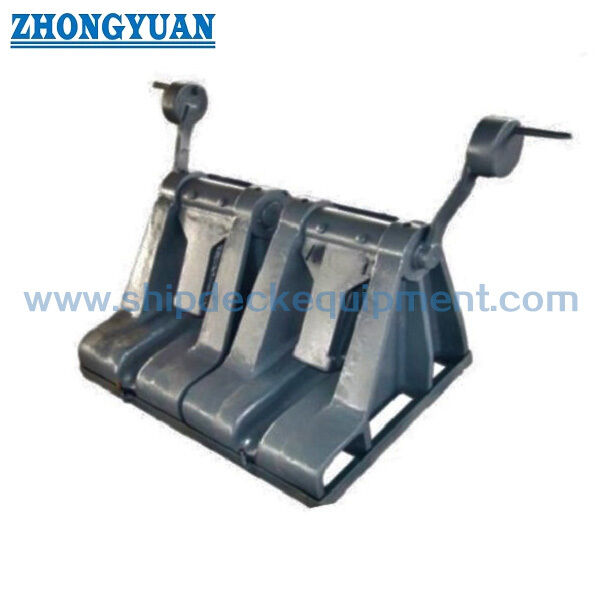

مانع جنزير مرساة من نوع مخلب فولاذي مصبوب | JIS F 2031:1998
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2031:1998; | يكتب: | صب الصلب نوع الدقرة، أ، ب؛ |
|---|---|---|---|
| حجم السلسلة: | 58-122 ملم؛ | مواد: | الفولاذ الطري، الفولاذ C-Mn، الفولاذ المصبوب، تزوير الفولاذ C-Mn، |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، وتتوفر معالجة سطحية مخصصة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، إلخ. |
| آحرون: | يمكن تخصيصها حسب طلب حوض بناء السفن | وزن: | 401 إلى 2900 كجم؛ |
| الحجم الاسمي:: | 60 إلى 122؛ | ||
| إبراز: | Jis f 2031 سدادة سلسلة من نوع pawl,سدادة سلسلة من الصلب المصبوب من نوع pawl,سدادة سلسلة من نوع pawl لإرساء السفن |
||
منتوج وصف
سلاسل الصلب المصبوب (السلسلة الراسخة)1998
لمحة عامة عن المنتج
مغلق سلسلة المرساة من النوع JIS F 2031:1998 هو جهاز عقد سلسلة نظام الارتكاز المشمول بالمرفق 3 من المعيار.وهي مخصصة في المقام الأول للسفن الكبيرة التي تستخدم سلسلة مرساة JIS F 3303 من الدرجة 2 أو الدرجة 3 ويتم تثبيتها عادةً بين القناة والأنبوب أو القناة. يُشغّل القضيب السلسلة بحيث يمكن نقل حمولة السلسلة المرساة من خلال أساس السدادة إلى هيكل السفينة.
هذا المنتج هو سدادة سلسلة، وليس جهاز رفع وليس قناة رصيف. يجب أن يستند الاختيار إلى قطر سلسلة المرساة والنوع، وطبقة قوة JIS المطلوبة،ربط الجانب العامل وسلسلة، قيود الاتصال ، أساس سطح السفينة والتعزيز ، رسم ترتيب معتمد ، ومتطلبات جمعية التصنيف.
مواصفات سريعة
• نوع المنتج: سدادة سلسلة المرساة من نوع قطب الصلب الصلب → JIS المرفق 3 تشكيل سلسلة عقدة لأنظمة الرساة.
• المعيار: JIS F 2031:1998، المرفق 3 (القانونية) → المرجع القياسي لقبض كابل السلسلة من النوع من الصلب المصبوب.
• سلاسل المرساة المطبقة: JIS F 3303 الدرجة 2 / الدرجة 3 ، 58 ٪ 122 ملم → تأكد من نوع السلسلة والقطر الدقيق قبل الاختيار.
• نطاق الأحجام الاسمية: 60122 → اثني عشر حجمًا اسميًا قياسيًا يتوافق مع نطاقات قطر السلسلة المحددة.
• قيود الارتباط: الحجم الاسمي 68 وأقل من ذلك يمكن استخدام قيود الارتباط أو قيود كينتر؛ الحجم 73 وأعلى يستخدم قيود كينتر → تحقق من ترتيب سلسلة الوعاء.
• أساس المواد القياسية: إطار الجسم الجانبي SCW410 ، SC410 pawl ، S35C pawl shaft و BC6 bush → شهادات مواد المكونات تعتمد على نطاق الطلب.
• الكتلة المحسوبة: حوالي 401 ≈ 2،900 كجم → ذات الصلة للتعامل، وتخطيط التثبيت، والتعبئة والشحن.
• تصنيف المقاومة: قواعد تصميم JIS للصف A / الفئة B هي 80٪ / 40٪ من الحمل الرئيسي المعمول به لقطع السلسلة → هذه القيم ليست SWL للمنتج.
المعلمات التقنية الرئيسية
الأبعاد الرئيسية للاختيار من JIS F 2031:1998 المرفق 3. الأبعاد هي في الملم ؛ الكتلة المحسوبة هي في كجم.
|
الاسمية |
السلسلة المطبقة |
ب |
(ل) |
أنا |
h2 |
الساق الحامدة |
الحسابات |
|---|---|---|---|---|---|---|---|
| 60 | 58 ¢60 | 600 | 780 | 540 | 394 | 11 | 401 |
| 64 | 62 64 | 630 | 835 | 576 | 421 | 12 | 473 |
| 68 | 6668 | 660 | 885 | 612 | 446 | 12 | 567 |
| 73 | 70 ¢73 | 700 | 950 | 657 | 478 | 13 | 682 |
| 78 | 76 ¢ 78 | 750 | 1015 | 702 | 511 | 14 | 818 |
| 84 | 81 84 | 800 | 1095 | 756 | 550 | 14 | 1030 |
| 90 | 87 ¢90 | 850 | 1170 | 810 | 588 | 16 | 1220 |
| 95 | 92 ¥95 | 900 | 1235 | 855 | 620 | 16 | 1420 |
| 102 | 97102 | 950 | 1350 | 918 | 665 | 17 | 1830 |
| 107 | 105 ¥ 107 | 1000 | 1400 | 972 | 703 | 18 | 2130 |
| 114 | 111 114 | 1050 | 1480 | 1026 | 742 | 19 | 2410 |
| 122 | 117 ¥ 122 | 1120 | 1585 | 1098 | 790 | 19 | 2900 |
دليل الاختيار والتحقيق
•الخطوة الأولى:تأكيد JIS F 2031:1998 المرفق 3 نوع قطب الفولاذ المصبوب واختيار الحجم الاسمي من قطر سلسلة المرساة الفعلي.
•الخطوة الثانيةتأكيد سلسلة JIS F 3303 من الدرجة 2 أو الدرجة 3، قطر السلسلة، أساس شهادة السلسلة، وتنسيق القيود / Kenter.
•الخطوة الثالثةتأكيد فئة قوة JIS المطلوبة (الفئة A أو الفئة B) ، الجانب التشغيلي، وأي قاعدة فئة أو متطلبات مالك محددة للمشروع قبل الموافقة.
•الخطوة الرابعةتوفير ترتيب أنبوب النفخة إلى النفخة / القيادة العادلة ، وقيادة السلسلة ، والمساحة المتاحة على سطح السفينة ، وموقف الوقاية ، وتفاصيل الأساس ، ومعلومات تعزيز سطح السفينة.
•الخطوة الخامسةتأكيد قابلية تتبع المواد، نظام الطلاء، نطاق التفتيش / NDT، شهادة جمعية التصنيف، ومتطلبات الشهادة.
•الخطوة السادسةحدد الكمية ونوع الوعاء وموقع التثبيت والرسومات المعتمدة أو المرجعية ومكان التسليم والوقت المطلوب للتسليم.
الهيكل
الإطار الجانبي للجسم من الصلب الخرساني عضواً في عقدة الطائفة
مزايا الاحتفاظ بالسلسلة والتركيب والهندسة
• يوفر الجهاز وظيفة مؤكدة ميكانيكية للسلسلة مستقلة عن محرك الوقود ، مع نقل حمولة الاحتفاظ من خلال جسم الوقاية والأساس إلى هيكل الهيكل.
• المرفق 3 مخصص في المقام الأول للسفن الكبيرة من الدرجة 2 / الدرجة 3 ترتيبات سلاسل المرساة في نطاق 58122 ملم.
• يُميز المعيار بين قواعد قوة JIS من الفئة A والفئة B. يجب تأكيد الفئة المعمول بها من مواصفات الوعاء ولا يجوز تحويلها إلى بيان SWL.
• بالنسبة للقياس الاسمي 68 وأقل ، يمكن أن يستوعب ترتيب الاتصال قياس التوصيل أو قياس كينتر ؛ يتم ترتيب مقاس 73 وأكثر لقياس كينتر.
• المادة القياسية لإطار الجسم الجانبي هي SCW410. يسمح المرفق 3 أيضًا ببناء إطار الجانبي للصفائح الفولاذية المطاومة ذات القوة المماثلة ، مع مراعاة التصميم المطبق والموافقة على المشروع.
• إن وضع السلسلة بشكل صحيح، وربط السلسلة، وترتيب الأساس مهم لتجنب الاتصال المحلي غير الطبيعي والتحميل غير المقصود لخط السلسلة.
• يجب أن تبقى إمكانية الوصول إلى جهاز التثبيت والصيانة.
سمات مخصصة
• المعيار: JIS F 2031:1998 → يعتمد المعيار الرئيسي على ISO 6325:1987؛ نوع الدرع الصلب المسبوب هو محدد في المرفق 3.
• نوع المنتج: سدادة كابل سلسلة من النوع الصلب الصلب → معدات الاحتفاظ بالسلسلة الراسخة ، وليس أدوات توجيه أو أدوات رفع.
• الحجم الاسمي: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122
• السلسلة المطبقة: JIS F 3303 الدرجة 2 / الدرجة 3، 58 ≈ 122 ملم → يجب تأكيد الدرجة الدقيقة والقطر من وثائق السلسلة.
• قاعدة المواد القياسية: إطار الجسم الجانبي SCW410 S35C S35C S35C
• فئة المقاومة: فئة A أو فئة B JIS → يعتمد التصميم على الحمل الاسمي المطبق لقطع السلسلة ؛ لا يذكر كمنتج SWL.
• التثبيت: عادة ما يتطلب بين أنابيب النفخة والحفرة أو الرأس العادل → خط السلسلة النهائي ، وضع الوقاية ، الحامة وتعزيز سطح السفينة مراجعة رسم السفينة.
• معالجة السطح: يمكن استخدام Sa 2.5 التفجير + البرايمر محل الايبوكسي كمرجع إمدادات المشروع → نظام الطلاء النهائي لمتابعة مواصفات طلاء السفينة / حوض بناء السفن المعتمدة.
• متطلبات الشهادة: متوفرة وفقا لمتطلبات المشروع → حضور الفصول الدراسية، شهادات المواد ونطاق التفتيش يجب تأكيدها قبل الطلب.
كيف يعمل
Anchor chain is led through the stopper → Chain link is positioned in the seating area → Pawl is closed and secured → Anchor-chain holding force is transferred through the stopper body and foundation → Pawl is released only under the approved operating procedure when the chain is ready to run
التطبيقات
Large ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding and drawing-compatible replacement projects
الشهادات والمزايا
يمكن ترتيب التفتيش والشهادة وفقًا لمتطلبات المشروع ، ويمكن تتبع المواد ، ونطاق الطلب ، وقواعد الفئة المعمول بها ونقاط الشهود المتفق عليها.
شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.
الرسم والصور
الأسئلة الشائعة
س1:ما هو الفرق بين مغلق سلسلة المرساة من النوع pawl وسلسلة مرساة المرساة؟
A1:يُدعم أو يغير عجلة الدليل أساسًا خط السلسلة. مغلق السلسلة من النوع pawl هو جهاز عقد السلسلة مثبت على هيكل السفينة ويتم اختياره وفقًا لحجم السلسلة ، والصنف ،فئة القوة، ترتيب السلسلة ومتطلبات الأساس.
س2:هل قيم فئة A 80٪ و الفئة B 40٪ تمثل SWL المنتج؟
A2:لا. إنها قواعد قوة التصميم JIS المعبّرة كنسبة مئوية من الحمل الاسمي للكسر لأعلى درجة، أكبر قطر للسلسلة التي يهدف إليها المغلق.يجب ألا تنشر باسم SWL، MBL أو حمولة الاختبار.
السؤال 3:ما هي المعلومات المطلوبة قبل الاقتراض والموافقة التقنية؟
A3:تأكيد الحجم الاسمي لـ JIS ، قطر سلسلة الارتكاز والصنف ، فئة القوة المطلوبة ، الجانب التشغيلي ، قيود الاتصال ، سلك السلسلة ، أساس سطح السفينة والتعزيز ،متطلبات المواد / الطلاء، ومتطلبات الفئة، والكمية، والرسومات، والوجهة وجدول التسليم.
