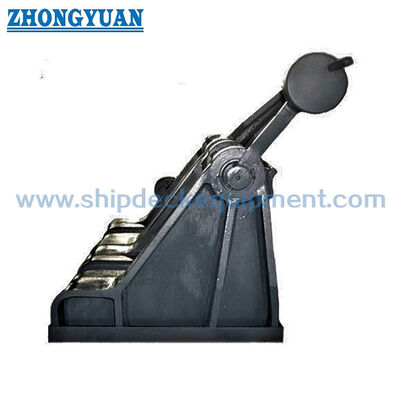

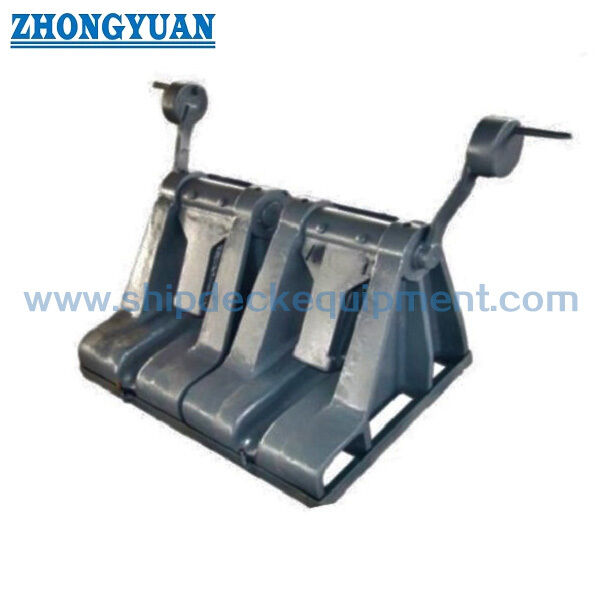

JIS F 2031 صب الفولاذ المقاوم للصدأ نوع سلسلة سدادة معدات رباط السفينة

سدادة سلسلة المرساة من الصلب المصبوب

لمحة عامة عن المنتج

سدادة سلسلة المرساة من نوع JIS F 2031 هو جهاز ترسيخ على سطح السفينة مثبت بين قناة المرساة والأنبوب لضغط وتأمين سلسلة المرساة.يستخدم للحفاظ على السلسلة أثناء الإبحار، والرصيف، وتخزين الرصيف، بحيث يمكن نقل جزء كبير من حمولة سلسلة الاحتفاظ من خلال أساس السدادة بدلا من أن يتم حملها فقط من قبل الفرامل.

يختلف هذا الوقاية السلسلة من نوع الوقاية من عجلة سلاسل المرساة أو دليل السلسلة. عجلة السلسلة تعدل بشكل رئيسي اتجاه السلسلة،في حين أن سدادة السلسلة من النوع pawl هي عنصر عقد الحمل لسلسلة مرساة U2 / U3يجب التحقق من الاختيار جنبا إلى جنب مع حجم السلسلة ، ودرجة السلسلة ، والحد الأدنى من قوة الكسر ، وتخطيط الشراع ، وأساس سطح السفينة ، ورسم التثبيت ، ومتطلبات جمعية التصنيف.

مواصفات سريعة

• نوع المنتج: طابعة الصلب الصلبة نوع سدادة سلسلة المرساة → جهاز عقد سلسلة لترتيبات سحاب المرساة، وليس دليل قاطرة سلسلة.
• المعيار: JIS F 2031:1998 → مرجع لأبعاد سدادة سلسلة من نوع pawl ، واختيار الحجم الاسمي ، وتكوين النوع A / النوع B.
• سلسلة مرساة قابلة للتطبيق: سلسلة مرساة U2 / U3 ، 58 ٪ 122 مم → مناسبة لأنظمة مرساة السفن المتوسطة والكبيرة ضمن نطاق الأحجام الموردة.
• نطاق الحجم الاسمي: 60 إلى 122 → يتم اختياره وفقًا لقطر السلسلة ، ودرجة السلسلة ، وتنظيم مرساة السفينة.
• الوزن التقريبي: 401 كجم إلى 2900 كجم → مهمة للتعامل، ترتيب الرفع أثناء التثبيت، والتعبئة، وتخطيط الشحن.
• موقع التثبيت: بين الفرامل والأنابيب الهاوية → يساعد على تأمين سلسلة الارتكاز وتقليل طلب الحمل على فرامل الفرامل عندما يتم دمجها بشكل صحيح.
• تركيز البناء: جسد الصلب المصبوب، إشراك الطاقم، سطح مقعد السلسلة، تركيب الدبوس / المفصل، ونقل حمولة الأساس → نقاط التفتيش الرئيسية للاقتباس والموافقة.
• معالجة السطح: Sa 2.5 التفجير + طبقة واحدة من البرايمر المعدني الايبوكسي كمرجع → يجب أن يتبع نظام الطلاء النهائي مواصفات طلاء السفينة أو متطلبات حوض بناء السفن.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

• الخطوة الأولى: تأكيد JIS F 2031 طابقة الصلب المصبوب طابقة سلسلة مغلق، نوع A أو نوع B، والحجم الاسمي 60 إلى 122 وفقا لقطر سلسلة المرساة ورسم الوعاء.
• الخطوة 2: تأكيد درجة سلسلة المرساة وحجم السلسلة ، بما في ذلك متطلبات U2 / U3 ، والحد الأدنى من قوة الكسر ، وأي قاعدة قواعد الفئة الخاصة بالمشروع.
• الخطوة الثالثة: تأكيد موقع التثبيت بين أنابيب الوقود والحفرة، اتجاه خط السلسلة، أساس السدادة، تعزيز سطح السفينة، والمساحة المتاحة على سطح السفينة.
• الخطوة 4: تأكيد المواد ومتطلبات التتبع: جسم الفولاذ المصبوب، مادة القماش / الدبوس، الأدوات المقلدة أو المصنعة، مستوى شهادة المواد، ونطاق التفتيش.
• الخطوة 5: تأكيد معالجة السطح: المطبخ الابتدائي، نظام الطلاء النهائي، طلب التغليف / الطلاء الخاص، الإعفاء من التآكل، أو متطلبات الملحقات من الفولاذ المقاوم للصدأ إذا تم تحديدها.
• الخطوة 6: قدم الكمية، الوجهة، وقت التسليم المطلوب، متطلبات جمعية التصنيف، رسم GA، رسم ترتيب السلسلة، والصور المرجعية إذا كانت متاحة.

الهيكل

جسم غطاء الفولاذ الساطع. ترتيب قفل الحافلة. خروط مقعد السلسلة. تجميع المفصل / الدبوس. واجهة نقل الحمل الأساسية.

فوائد وقف السلسلة والتركيب والهندسة

• إشراك باول يوفر وظيفة الاحتفاظ السلسلة الميكانيكية لتأمين سلسلة المرساة،في حين يجب التحقق من قدرة الاحتفاظ النهائية وقاعدة الموافقة على أساس الحد الأدنى لقوة الكسر للسلسلة ومتطلبات الفئة.
• جسم الصلب المصبوب مناسب لقطر السلسلة الكبير وترتيبات ترسانة سطح السفينة المدمجة حيث يجب على السدادة نقل قوة السلسلة إلى هيكل الهيكل الداعم.
• يجب أن يرتدي سطح مقعد السلسلة ومنطقة الاتصال بالسلسلة ويتم فحصها للحد من الاتصال المحلي غير الطبيعي ، وخطر قفز السلسلة ، واللبس غير الضروري أثناء التشغيل.
• يجب مراجعة واجهة أساس الوقاية مع تعزيز سطح السفينة ، ترتيب اللحام / البراغي ، ومسار الحمل إلى هيكل القوس قبل التثبيت.
• تعتبر مساحات الإفراج عن الدبوس والمفصلات والمفصلات مهمة لفتح وإغلاق وتفتيش موثوق به ؛ يجب النظر في التشحيم وحماية التآكل في خطة الصيانة.
• عندما يتم ترتيب مغلق السلسلة بشكل صحيح ، يمكن تصميم نظام الفرامل والتحرك للخلفية والتحقق منه في ظل حالات حمل الخلفية / المغلق ذات الصلة المطلوبة من قبل المشروع.
• يمكن ترتيب تتبع المواد والفحص البصري والفحص الأبعاد والاختبار غير المدمر وفقًا لنطاق الطلب ومتطلبات جمعية التصنيف.

سمات مخصصة

• المعيار: JIS F 2031:1998 → تستخدم عندما تتطلب مواصفات حوض بناء السفن أو المالك أبعاد مغلق كابل سلسلة JIS.
• النوع: النوع A / النوع B → اختر وفقا لرسم المشروع والتكوين القياسي.
• الحجم الاسمي: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → حدد من خلال قطر سلسلة المرساة وتخطيط مرساة السفينة.
• السلسلة المطبقة: سلاسل مرساة U2 / U3 ، 58 ′′ 122 ملم → درجة السلسلة ، الحد الأدنى من قوة الكسر ، ومتطلبات الشهادة يجب تأكيدها قبل الاقتباس.
• المادة: جسد الصلب المصبوب مع الصلب الخفيف ، الصلب C-Mn ، الصلب المصبوب ، أو قطع الصلب C-Mn المكافحة كما هو محدد → الصفات الدقيقة ومستوى التتبع ليتم تأكيده.
• التثبيت: بين أنابيب النفخة والحفرة → يجب تأكيد أساس السدادة وتعزيز سطح السفينة وقيادة السلسلة ومساحة التشغيل عن طريق الرسم.
• معالجة السطح: Sa 2.5 التفجير + البرايمر محل البوقسي كمرجع → الطلاء النهائي يتبع مواصفات طلاء السفينة أو طلب حوض بناء السفن.
• متطلبات الشهادة: متوفرة وفقًا لمتطلبات المشروع → يجب تأكيد فئة التفتيش وشهادة المواد ونطاق اختبار الشهود قبل الطلب.

كيف يعمل

Anchor chain is led from the hawse pipe toward the windlass → Chain link sits in the stopper seating area → Pawl is closed and secured over the chain → Chain holding load is transferred through the stopper body and foundation → Windlass brake and drive system are relieved according to the approved anchoring arrangement

التطبيقات

Ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding projects | Repair and replacement of chain stoppers

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، ويمكن تتبع المواد ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

الرسم والصور

الأسئلة الشائعة

س1: ما هو الفرق بين سدادة سلسلة من النوع pawl و عجلة رجل سلسلة المرساة؟

A1: عجلة عجلة السلسلة تقود بشكل رئيسي أو تغير اتجاه سلسلة المرساة. مغلق السلسلة من النوع pawl هو جهاز عقد السلسلة يستخدم لضغط السلسلة وتثبيتها ،ويجب أن يتم التحقق وفقا لحجم السلسلة، درجة السلسلة ، أساس سطح السفينة ، ومتطلبات الموافقة.

السؤال 2: هل يعني أن أساس حمولة 45٪ / 80٪ للسلسلة أن المنتج لديه SWL ثابت؟

الجواب: لا، الأرقام 45٪ / 80٪ هي الحالات الحمولة تصميم سحاب وتوقف السلسلة المستخدمة في ترتيبات الارتكاز.لا ينبغي كتابتها على أنها SWL منتج ثابت دون تأكيد الحد الأدنى من قوة الكسر للسلسلة، أساس قواعد الفئة، طريقة الاختبار، ونطاق الموافقة.

س3: ما هي المعلومات اللازمة قبل الاقتباس؟

A3: تأكيد نوع JIS F 2031 ، الحجم الاسمي ، قطر سلسلة الارتكاز ، نوع السلسلة ، الحد الأدنى من قوة الكسر ، نوع المواد ، معالجة السطح ، الكمية ، متطلبات الشهادة ، رسم التثبيت ،وجهة التسليم، والوقت المطلوب للتسليم.
