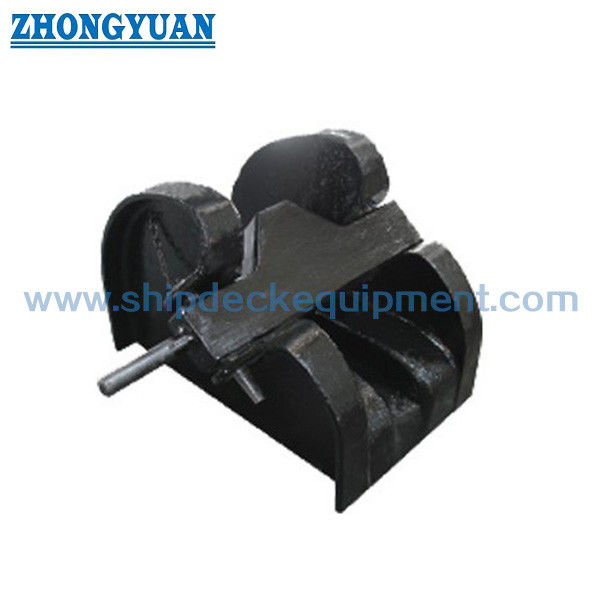

17 ′′ 36 ملم نوع شريط سلاسل المرساة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipmen |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| رقم الموديل: | قياسي أو مخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | Based on quotation |
| تفاصيل التغليف: | تصدير البليت القياسية أو التعبئة المخصصة |
| وقت التسليم: | بناء على متطلبات المشروع |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | إنتاج مخصص على أساس متطلبات المشروع |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2023-1976 | يكتب: | نوع الشريط |
|---|---|---|---|
| حجم السلسلة: | 17-36 ملم | مواد: | صب الصلب، تزوير الصلب، |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، وتتوفر معالجة سطحية مخصصة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| آحرون: | يمكن تخصيصها حسب طلب حوض بناء السفن | الوزن 401 إلى 2900 كجم؛: | 17 إلى 92 كجم |
| الحجم الاسمي:: | 19 - 36 | ||
| إبراز: | JIS F 2031 سدادة سلسلة المرساة |
||
منتوج وصف
مانع جنزير نوع القضيب 17-36 مم | معدات ترسي بحرية JIS F 2023
نظرة عامة على المنتج
مانع جنزير بحري من النوع القضيب JIS F2023 هو جهاز ترسي مدمج مصمم لأحجام الجنازير الصغيرة.
يستخدم بشكل أساسي على السفن الصغيرة والعوامات والجسور العائمة لتثبيت جنازير المرساة وتقاسم الحمل مع الونش.
مصنوع من الفولاذ المصبوب مع عمليات صب وفحص خاضعة للرقابة، مما يضمن أداءً موثوقًا لإيقاف الجنزير.
يضمن التصميم تداخلًا مناسبًا بين الجنزير والكلب، مما يحقق قفلًا فعالًا وآمنًا للجنزير.
مواصفات سريعة
- حجم الجنزير: 17-36 مم → يحدد توافق جنزير المرساة للسفن الصغيرة
- المعيار: JIS F2023-1976 → معيار الامتثال البحري
- النوع: نوع القضيب → تصميم مدمج بدون بكرة
- الوظيفة: إيقاف الجنزير → يتقاسم الحمل مع الونش
- التركيب: ملحوم / مثبت بمسامير → تركيب مرن على السطح
- المادة: فولاذ مصبوب / أجزاء مطروقة → القوة والمتانة
- الفحص: MT + UT → يضمن جودة الصب واللحام
- السطح: Sa2.5 + برايمر → حماية من التآكل
- التطبيق: سفن صغيرة → حل ترسي فعال من حيث التكلفة
المعلمات الفنية الرئيسية
| رقم | 19 | 22 | 25 | 28 | 32 | 36 |
| قطر جنزير المرساة المطبق | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| أ | 190 | 216 | 241 | 270 | 305 | 342 |
| ب | 270 | 310 | 345 | 385 | 435 | 490 |
| ج | 200 | 226 | 256 | 280 | 320 | 254 |
| د | 134 | 153 | 175 | 193 | 220 | 246 |
| الوزن (كجم) | 17 | 24 | 33 | 44 | 68 | 92 |
دليل الاختيار
الخطوة 1 - اختيار حجم الجنزير → 17-36 مم بناءً على جنزير المرساة
الخطوة 2 - تأكيد نوع السفينة → سفينة صغيرة، عوامة، أو جسر عائم
الخطوة 3 - تأكيد طريقة التركيب → قاعدة ملحومة أو مثبتة بمسامير
الخطوة 4 - تأكيد زاوية توجيه الجنزير → قاعدة اختيارية لمطابقة أنبوب المرساة ومحاذاة الونش
الخطوة 5 - تأكيد متطلبات الجودة → فحص MT + UT لأجزاء اللحام
الخطوة 6 - تأكيد المعالجة السطحية → برايمر ورشة أو طلاء مخصص
الهيكل والمكونات
جسم من الفولاذ المصبوب | آلية قفل من نوع القضيب | كلب مطروق | قاعدة مقواة | قاعدة تركيب اختيارية
سمات مخصصة
- حجم الجنزير: 17-36 مم → توافق السفن الصغيرة
- الوظيفة: إيقاف الجنزير → تقاسم الحمل مع الونش
- الكلب: مطروق → يضمن مقاومة التآكل والقوة
- القاعدة: ملحومة / مثبتة بمسامير → تركيب مرن
- المحاذاة: قاعدة قابلة للتعديل → تطابق زاوية الجنزير
- الفحص: MT + UT → ضمان الجودة
- السطح: مطلي → حماية من التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم حجم الجنزير، نوع السفينة، طريقة التركيب، حالة زاوية الجنزير، ومتطلبات الطلاء.
كيف يعمل
يتم قفل جنزير المرساة بواسطة آلية القضيب والكلب. يمسك المانع الجنزير وينقل جزءًا من الحمل من الونش، مما يضمن ترسيًا آمنًا.
التطبيقات
سفن صغيرة | عوامات | جسور عائمة | أنظمة ترسي خفيفة الوزن
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة؛ تصميم فعال من حيث التكلفة، قفل جنزير موثوق، جودة صب خاضعة للرقابة، تركيب قابل للتكيف.
الرسومات والصور

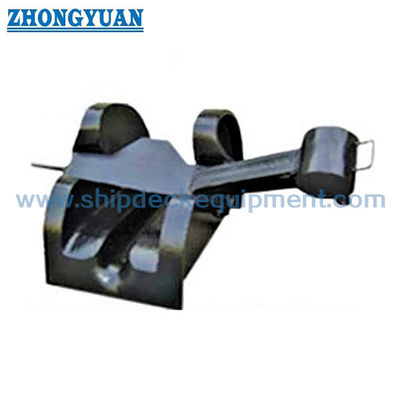

رسم تخطيطي عام | صور المنتج
الطلب
الحد الأدنى للطلب: وحدة واحدة | وقت التسليم: 30-60 يومًا | التخصيص متاح
أسئلة وأجوبة
س 1: ما الفرق بين مانع الجنزير من نوع القضيب ونوع البكرة؟
ج: نوع القضيب أبسط ومناسب للجنازير الصغيرة، بينما يستخدم نوع البكرة للجنازير الأكبر مع تشغيل أكثر سلاسة.
س 2: كيف نضمن تداخل الجنزير المناسب؟
ج: يضمن التصميم المطابقة بين الجنزير والكلب، ويجب تأكيد المحاذاة الصحيحة أثناء التركيب.
س 3: هل يمكن تعديل التركيب لزاوية الجنزير؟
ج: نعم، يمكن إضافة قاعدة اختيارية لمطابقة أنبوب المرساة وزاوية توجيه الجنزير للونش.
