17 ′′ 36mm نوع شريط سلاسل المرساة مغلق JIS F2023 للسفن الصغيرة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Zhongyuan Marine Equipment |
| إصدار الشهادات: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| رقم الموديل: | قياسي ومخصص |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | As per quotation |
| تفاصيل التغليف: | البليت أو حسب الطلب |
| وقت التسليم: | حسب العرض |
| شروط الدفع: | ترينيداد وتوباغو، خطاب الاعتماد |
| القدرة على العرض: | تلبية احتياجات العملاء |
|
معلومات تفصيلية |
|||
| المعيار الفني: | جيس F2023-1976 | يكتب: | نوع الشريط |
|---|---|---|---|
| حجم السلسلة: | 17-36 ملم | مواد: | صب الصلب، تزوير الصلب، |
| المعالجة السطحية: | السفع الرملي إلى S2.5 + طبقة واحدة من طلاء إيبوكسي التمهيدي، وتتوفر معالجة سطحية مخصصة. | شهادات التصنيف: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، إلخ. |
| آحرون: | يمكن تخصيصها حسب طلب حوض بناء السفن | الوزن 401 إلى 2900 كجم؛: | 17 إلى 92 كجم |
| الحجم الاسمي:: | 19 - 36 | ||
| إبراز: | JIS F 2031 سدادة سلسلة المرساة |
||
منتوج وصف
مانع جنزير نوع القضيب 17-36 مم | JIS F2023 للسفن الصغيرة الرباط
نظرة عامة على المنتج
مانع جنزير نوع القضيب JIS F2023 هو جهاز تثبيت مدمج مصمم لأحجام الجنازير الصغيرة.
يستخدم بشكل أساسي على السفن الصغيرة والعوامات والجسور العائمة لتثبيت جنازير المرساة وتقاسم الحمل مع الونش.
مصنوع من الفولاذ المصبوب مع عمليات صب وفحص خاضعة للرقابة، مما يضمن أداءً موثوقًا لتثبيت الجنزير.
يضمن التصميم تداخلًا مناسبًا بين الجنزير والكلب، مما يحقق قفلًا فعالًا وآمنًا للجنزير.
مواصفات سريعة
- حجم الجنزير: 17-36 مم → يحدد توافق جنزير المرساة للسفن الصغيرة
- المعيار: JIS F2023-1976 → معيار الامتثال البحري
- النوع: نوع القضيب → تصميم مدمج بدون بكرة
- الوظيفة: تثبيت الجنزير → يتقاسم الحمل مع الونش
- التركيب: ملحوم / مثبت بمسامير → تركيب مرن على السطح
- المادة: فولاذ مصبوب / أجزاء مطروقة → القوة والمتانة
- الفحص: MT + UT → يضمن جودة الصب واللحام
- السطح: Sa2.5 + برايمر → حماية من التآكل
- التطبيق: السفن الصغيرة → حل تثبيت فعال من حيث التكلفة
المعلمات الفنية الرئيسية
| رقم | 19 | 22 | 25 | 28 | 32 | 36 |
| قطر جنزير المرساة المطبق | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| أ | 190 | 216 | 241 | 270 | 305 | 342 |
| ب | 270 | 310 | 345 | 385 | 435 | 490 |
| ج | 200 | 226 | 256 | 280 | 320 | 254 |
| د | 134 | 153 | 175 | 193 | 220 | 246 |
| الوزن (كجم) | 17 | 24 | 33 | 44 | 68 | 92 |
دليل الاختيار
الخطوة 1 – اختر حجم الجنزير → 17-36 مم بناءً على جنزير المرساة
الخطوة 2 – تأكيد نوع السفينة → سفينة صغيرة، عوامة، أو جسر عائم
الخطوة 3 – تأكيد طريقة التركيب → قاعدة ملحومة أو مثبتة بمسامير
الخطوة 4 – تأكيد زاوية توجيه الجنزير → قاعدة اختيارية لمطابقة أنبوب المرساة ومحاذاة الونش
الخطوة 5 – تأكيد متطلبات الجودة → فحص MT + UT لأجزاء اللحام
الخطوة 6 – تأكيد المعالجة السطحية → برايمر ورشة عمل أو طلاء مخصص
الهيكل والمكونات
جسم من الفولاذ المصبوب | آلية قفل من نوع القضيب | كلب مطروق | قاعدة مقواة | قاعدة تثبيت اختيارية
سمات مخصصة
- حجم الجنزير: 17-36 مم → توافق السفن الصغيرة
- الوظيفة: تثبيت الجنزير → تقاسم الحمل مع الونش
- الكلب: مطروق → يضمن مقاومة التآكل والقوة
- القاعدة: ملحومة / مثبتة بمسامير → تركيب مرن
- المحاذاة: قاعدة قابلة للتعديل → تطابق زاوية الجنزير
- الفحص: MT + UT → ضمان الجودة
- السطح: مطلي → حماية من التآكل
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم حجم الجنزير، نوع السفينة، طريقة التركيب، حالة زاوية الجنزير، ومتطلبات الطلاء.
كيف يعمل
يتم قفل جنزير المرساة بواسطة آلية القضيب والكلب. يمسك المانع الجنزير وينقل جزءًا من الحمل من الونش، مما يضمن تثبيتًا آمنًا.
التطبيقات
السفن الصغيرة | العوامات | الجسور العائمة | أنظمة التثبيت خفيفة الوزن
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة؛ تصميم فعال من حيث التكلفة، قفل جنزير موثوق، جودة صب خاضعة للرقابة، تركيب قابل للتكيف.
الرسومات والصور

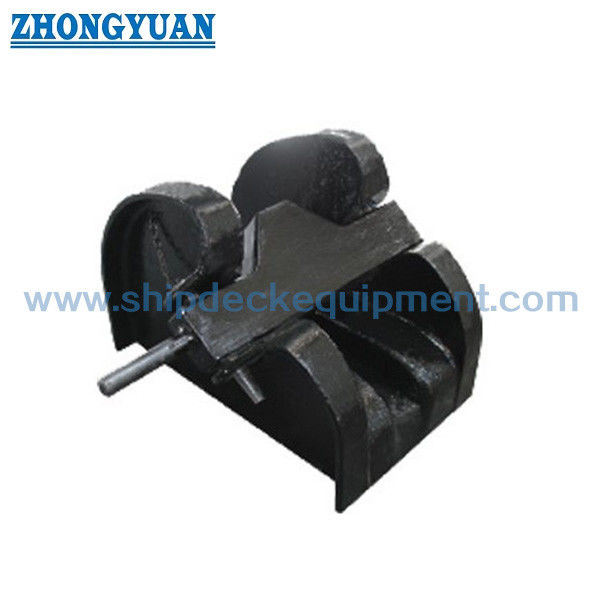

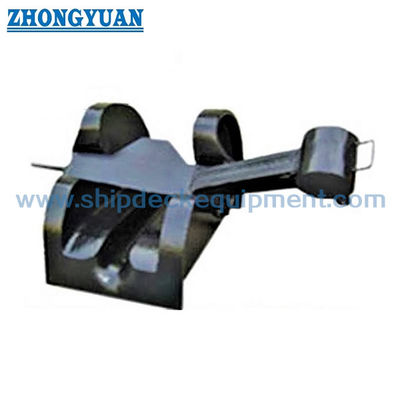

رسم تخطيطي عام | صور المنتج
الطلب
الحد الأدنى للطلب: وحدة واحدة | وقت التسليم: 30-60 يومًا | التخصيص متاح
أسئلة وأجوبة
س1: ما الفرق بين مانع الجنزير من نوع القضيب ونوع البكرة؟
ج1: نوع القضيب أبسط ومناسب للجنزير الصغير، بينما يستخدم نوع البكرة للجنزير الأكبر مع تشغيل أكثر سلاسة.
س2: كيف نضمن تداخل الجنزير المناسب؟
ج2: يضمن التصميم التوافق بين الجنزير والكلب، ويجب تأكيد المحاذاة الصحيحة أثناء التركيب.
س3: هل يمكن تعديل التركيب لزاوية الجنزير؟
ج3: نعم، يمكن إضافة قاعدة اختيارية لمطابقة زاوية توجيه الجنزير بين أنبوب المرساة والونش.
