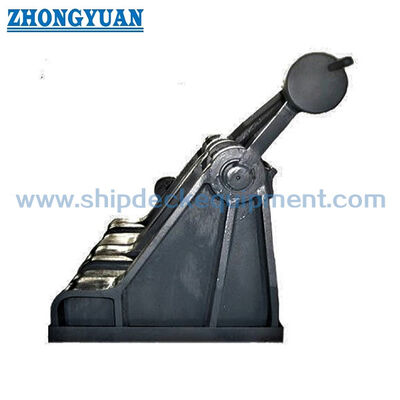

JIS F2031 معدات ترسانة السفن عجلة طراز كابل سلاسل

JIS F 2031 قفل سلاسل السلسلة النوع الركيزة

لمحة عامة عن المنتج

The JIS F 2031 roller pawl type anchor chain stopper is a deck-welded cable stopper used in the anchor chain line between the anchor windlass / cable lifter and the hawse pipe or chain pipe arrangementوهي مصممة للحفاظ على سلسلة المرساة ضد التوتر المرتبط بالمرساة وتقليل حمولة الاحتفاظ التي يتم نقلها مرة أخرى إلى الرافعة بعد تأمين سلسلة المرساة.

هذا النوع من عجلات الدوار مصمم للسلسلة الراسخة الكبيرة قطرها من 70 ملم إلى 132 ملم. يدعم الدوار توجيه السلسلة أثناء التشغيل ،بينما يتم استخدام آلية التشنج للحفاظ على السلسلة وفقًا لإجراءات ترسيخ السفينةيجب تأكيد الاختيار مع قطر السلسلة ، ودرجة السلسلة ، وتخطيط الشراع ، والعمل اليد اليسرى / اليد اليمنى ، أساس سطح السفينة ، تفاصيل لحام ، فئة الحمل ،وطلب التصنيف.

مواصفات سريعة

• نوع المنتج: سدادة سلاسل المرساة من نوع الدوار → معدات الاحتفاظ بالسلسلة وتوجيه السلسلة لترتيبات مرساة السفن.
• المعيار التقني: JIS F 2031-1998 → مرجع قياسي لمغلقات الكابلات المستخدمة مع أشرطة الهواء البحرية وقوائم المرساة.
• قطر سلاسل المرساة المطبق: 70132 ملم → مناسبة لترتيبات الكابلات السلاسل الكبيرة حيث يحدد رسم الوعاء نوع قاطع العجلات.
• النطاق الاسمي: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → اختر حسب قطر السلسلة ورسم المشروع.
• شكل التثبيت: أساس مصفح أو تركيب سطح السفينة → يجب تأكيد أساس سطح السفينة ، ساق الصف ، التعزيز ، واتجاه خط السلسلة.
• خيارات المواد الرئيسية: الصلب الخفيف ، الصلب C-Mn ، الفولاذ المقاوم للصدأ ، الصلب الصلب ، الصلب العقدي ، وصلب التصنيع → يجب تأكيد نوع المواد النهائي قطعة قطعة قبل الإنتاج.
• معالجة السطح: Sa2.5 التفجير + طبقة واحدة من البرايمر في متجر الايبوكسي ، المصقول أو الملمع أو المخصصة → نظام الحماية النهائي يتبع متطلبات التآكل والطلاء للمشروع.
• نطاق الكتلة المحسوبة: 932 ≈ 4840 كجم → مهمة لتصميم أسس سطح السفينة، ومعالجة ورشة العمل، والرفع أثناء التثبيت، والتعبئة، وتخطيط الشحن.

المعلمات التقنية الرئيسية

دليل الاختيار والتحقيق

• الخطوة الأولى: تأكيد سدادة كابل سلسلة من نوع JIS F 2031 والرقم الاسمي وفقًا لقطر سلسلة مرساة السفينة.
• الخطوة 2: تأكيد درجة سلسلة المرساة ، ورسم كابل السلسلة ، وموقف المرفع / رفع الكابل ، وموقف أنبوب الهاوز ، وترتيب التشغيل اليساري أو اليميني.
• الخطوة الثالثة: تأكيد أساس الحمل المصمم، وطبقة الحمل المطلوبة، وحمل الاختبار، ومعايير القبول، ومتطلبات FEA، وما إذا كان هناك حاجة إلى شهادة الفئة.
• الخطوة الرابعة: تأكيد أساس سطح السفينة الأمامية، وقدم اللحام، وتعزيز سطح السفينة، ومساحة التثبيت، واتجاه خط السلسلة، وأي قيود تثبيت ساحة السفن.
• الخطوة 5: تأكيد مسار المواد للجسم ، والمرور ، والحبل ، والمحاور ، والشجيرات ، والغسالة ، والأساس المطاوئ ؛ قد تتطلب أجزاء مختلفة درجات مختلفة من المواد.
• الخطوة السادسة: تأكيد معالجة السطح: البرايمر المكتبي، الطلاء النهائي، التشغيل المعالج، التشغيل الملمع، أو نظام حماية مخصص.
• الخطوة 7: قدم الكمية، وجهة التسليم، وقت التسليم المطلوب، متطلبات شهادة الفئة، رسم GA، رسم الأساس، والصور المرجعية إذا كانت متاحة.

الهيكل

الإطار الجانبي / الجسم المطاوم مقطع سلسلة المرساة تجميع الدوال آلية قفل الدوال محور الدوال محور الدوالملمع، أو التشطيب السطحي المخصص

مزايا التثبيت والبنية والهندسة

• تكوين الدوار يجمع بين توجيه السلسلة والمساندة الميكانيكية للسلسلةوهو مفيد عندما يجب أن تكون سلسلة الارتكاز محسومة بين أنبوب الارتكاز والأنبوب الهاوسي مع تأمينها بعد الارتكاز.
• يساعد ترتيب الدوال في توجيه كابل السلسلة من خلال السدادة ويمكن أن يقلل من الاتصال المحلي القاسي بالمقارنة مع ترتيب العقد غير الدوال ، شريطة محاذاة السلسلة الصحيحة.
• آلية القيود توفر واجهة محددة للسلسلةوينبغي التحقق من منطقة الاتصال مقابل مواصفات كابل السلسلة الفعلية.
• يقوم الأساس المطاوئ بنقل حمولة سلسلة المرساة إلى هيكل السفينة بدلاً من الاعتماد على الدرع للحفاظ على حمولة المرساة.يجب تأكيد تعزيز سطح السفينة وتفاصيل اللحام من قبل حوض بناء السفن أو مكتب التصميم.
• المجموعة الاسمية من رقم 73 إلى رقم 132 تغطي قطرات السلاسل الكبيرة ؛ يجب النظر في زيادة حجم الهيكل وكتلة التركيب لرفع التركيب والوصول إلى سطح السفينة وقوة الأساس.
• يمكن توفير حساب القوة القائم على FEA وفقًا لمتطلبات المشروع لمراجعة توزيع الإجهاد حول مقعد الدرج ، ومنطقة محور الدوار ، الإطار الجانبي ، والأساس المطاوئ.
• يمكن ترتيب اختبار السحب، واختبار الحمل، اختبار التحليل غير الملموس، وتفتيش الشاهد في الفئة وفقًا لمجال التفتيش المتفق عليه ؛ يجب تأكيد معايير حمولة الاختبار وقبولها قبل الاقتراح.

سمات مخصصة

• المعيار: JIS F 2031-1998 → تستخدم عندما تتطلب مواصفات حوض بناء السفن أو مالك السفن أبعاد وتخطيط سدادات كابلات JIS.
• فئة المنتج: مغلق سلسلة المرساة → معدات سطح المرساة لحمل كابل السلسلة ، وليس عقدة رصيف أو قناة حبل.
• النوع: نوع الدوار → يجمع بين مرور السلسلة الموجهة بالدوار مع عقد السلسلة من نوع الدوار.
• حجم السلسلة المطبق: 70 ∼ 132 ملم → اختر حسب قطر سلسلة المرساة الفعلي ودرجة السلسلة.
• الرقم الاسمي: 73 إلى 132 → يطابق الرقم الاسمي مع قطر السلسلة المعمول به ورسم الوعاء.
• التثبيت: أساس السفينة المطاطي أو تركيب السفينة الأمامية → يجب تأكيد رسم الأساس وتعزيز السفينة قبل الإنتاج.
• خيارات المواد: الصلب الخفيف / الصلب C-Mn / الصلب المقاوم للصدأ / الصلب المصبوب / الحديد المصبوب العقودي / صلب التزييف → يجب تأكيد نوع المواد النهائية وتخصيص الجزء.
• معالجة السطح: Sa2.5 التفجير + البرايمر محل البوقسي / مصقول / مطلي / مخصصة → حماية السطح النهائي يتبع متطلبات المشروع.
• مراجعة FEA: متوفرة وفقًا لمتطلبات المشروع → تستخدم للتحقق من الإجهاد المحلي ومسار الحمل عند طلبها من قبل حوض بناء السفن أو المالك أو الفئة.
• اختبار السحب / اختبار الحمل: متاح وفقًا لمتطلبات المشروع → يجب تأكيد طريقة الاختبار وقيمة الحمل ووقت الاحتفاظ ونطاق الشاهد.
• متطلبات الشهادة: متوفرة عند الطلب وفقًا لنطاق الطلب → يجب الاتفاق على شهادة المصنع أو شهادة المواد أو شهادة الفئة أو تقرير الشاهد قبل الإنتاج.

كيف يعمل

Anchor chain runs between the windlass and hawse pipe → Roller guides the chain cable through the stopper → Pawl is engaged when the chain needs to be secured → Anchor chain load is transferred through the stopper body and welded foundation to the reinforced ship structure → Windlass holding load is reduced after the chain is properly secured

التطبيقات

Forecastle deck anchoring arrangement | Anchor windlass system | Large anchor chain cable route | Ocean-going vessels | Bulk carriers | Tankers | Container vessels | Engineering vessels | Newbuilding and replacement projects

الشهادات والمزايا

يمكن ترتيب الشهادات وفقًا لمتطلبات المشروع ، ونطاق التفتيش ، وتتبع المواد ، ومتطلبات الاختبار ، وإجراءات الموافقة على المجتمع الطبقي.

شهادة: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، شهادة اختبار المصنعين.

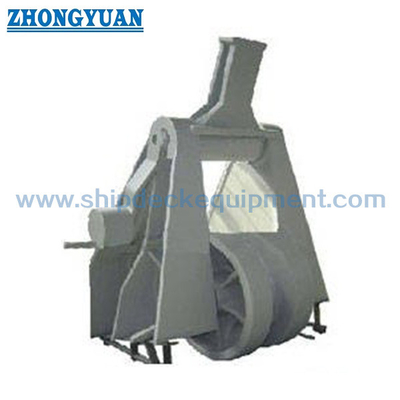

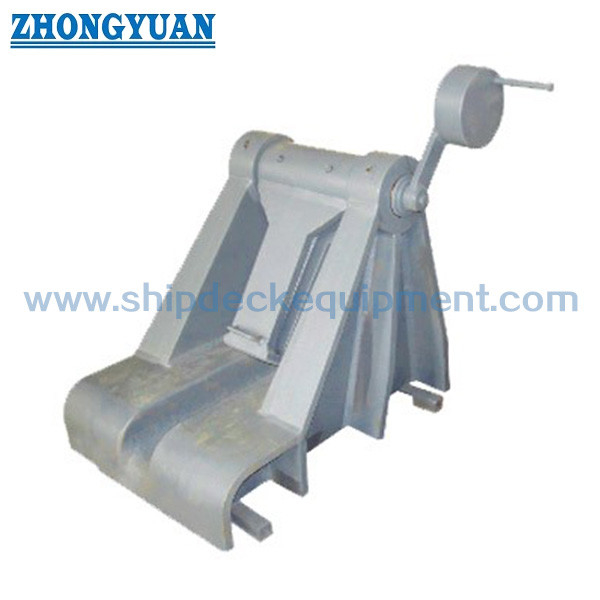

الرسم والصور

الأسئلة الشائعة

س1: هل هذا المنتج هو قطعة معدات رصيف أم قطعة معدات ترسيخ؟

ج1: يجب التعامل معها على أنها معدات سطح المرساة. يتم استخدامها في خط سلسلة المرساة للحفاظ على سلسلة المرساة وتوجيهها. إنها ليست حبلًا يربط الحبل ، أو محركًا عادلًا ، أو قوسًا ، أو جهاز رفع.

س2: كيف يجب اختيار الرقم الاسمي الصحيح؟

A2: حدد الرقم الاسمي وفقا لقطر سلسلة المرساة، درجة السلسلة، ترتيب السحاب، موقف أنابيب الهاوس، اتجاه خط السلسلة، يد السدادة، أساس سطح السفينة،ورسم تصميم الوعاءالجدول في صفحة الويب هو للاختيار الأولي للنموذج وتأكيد العرض.

السؤال 3: هل يمكن توفير FEA ، اختبار السحب ، وشهادة الفئة؟

ج3: نعم ، يمكن ترتيبها وفقًا لمتطلبات المشروع ونطاق الطلب. أساس الحمل التصميمي وحمل الاختبار ومعايير القبول وطريقة التفتيش ،ويجب تأكيد حاجة الشاهد قبل الاقتباس والإنتاج.
