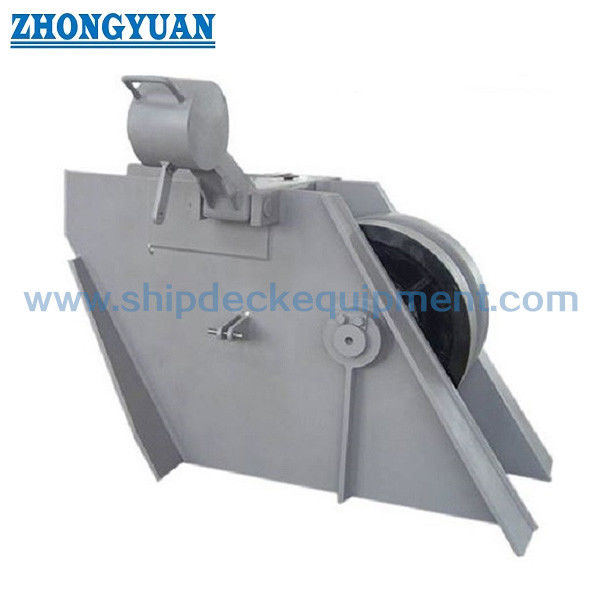

مانع سلسلة بكرة 70-132 مم | تثبيت حمل سلسلة مرساة JIS F2031 للسفن

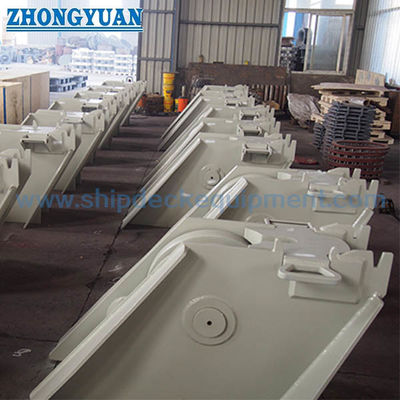

نظرة عامة على المنتج
مانع السلسلة من نوع البكرة هو مكون أمان حاسم في أنظمة الإرساء، ويستخدم لتثبيت سلسلة المرساة ونقل الحمل من الونش إلى هيكل السفينة.
مصمم وفقًا لمعيار JIS F2031-1998، ويتميز بآلية بكرة وكلب لقفل السلسلة بشكل موثوق تحت الحمل.
يأخذ التصميم في الاعتبار زاوية توجيه السلسلة من أنبوب المرساة إلى الونش، مما يضمن تشابكًا سلسًا وتقليل حمل التأثير.
مواصفات سريعة
- حجم السلسلة: 70-132 مم → يحدد توافق سلسلة المرساة
- المعيار: JIS F2031-1998 → الامتثال للتصميم البحري
- الوظيفة: تثبيت الحمل → ينقل الحمل من الونش
- اللوحة الجانبية: مقواة → تحسن القوة الهيكلية
- الكلب: فولاذ مطروق → صلابة عالية ومقاومة للتآكل
- المحمل: جلبة نحاسية → تحسن المتانة
- عمود البكرة: مزلق → يقلل التآكل
- التشغيل: ثقل موازن / أسطوانة هيدروليكية → يتيح فتح وإغلاق الكلب الثقيل
- المادة: فولاذ عالي القوة → أداء قوي
- اختياري: خطاف سلسلة → وظيفة تثبيت إضافية
المعلمات الفنية الرئيسية
| رقم. | قطر سلسلة المرساة المطبقة | الإطار الجانبي للجسم | ||||||||||||||
| ب | ب1 | ب2 | ب3 | ب4 | ب5 | ب6 | ل | د3 | د4 | ح1 | ح2 | ح3 | ر1 | ت2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| رقم. | بكرة | محور الكلب | محور البكرة | جلبة | غسالة | ساق اللحام | مرجع | |||
| د | د | ل6 | د2 | ل7 | ت3 | د1 | ت4 | ف | الكتلة المحسوبة (كجم) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
دليل الاختيار
الخطوة 1 - اختر حجم السلسلة → 70-132 مم بناءً على سلسلة المرساة
الخطوة 2 - أكد متطلبات الحمل → يجب أن تتطابق مع حمل المرساة
الخطوة 3 - أكد زاوية السلسلة (داخل/خارج) → تأكد من المحاذاة مع أنبوب المرساة والونش
الخطوة 4 - أكد الارتفاع والطول → تناسب تخطيط السطح ومساحة التركيب
الخطوة 5 - أسطوانة هيدروليكية اختيارية → للتشغيل الثقيل والسلامة
الخطوة 6 - خطاف سلسلة اختياري → متطلب تثبيت إضافي
الهيكل والمكونات
إطار جانبي مقوى | بكرة | كلب مطروق | عمود مزلق | محمل جلبة نحاسية | ثقل موازن | أسطوانة هيدروليكية (اختياري)
سمات مخصصة
- حجم السلسلة: 70-132 مم → التوافق
- وظيفة الحمل: تثبيت المرساة → السلامة
- اللوحة الجانبية: مقواة → القوة
- الكلب: مطروق → مقاومة التآكل
- المحمل: جلبة نحاسية → المتانة
- التشغيل: ثقل موازن / هيدروليكي → سهولة التعامل
- المادة: فولاذ عالي القوة → قوي
- اختياري: خطاف سلسلة → قفل إضافي
- الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة
دليل الاستفسار
قدم حجم السلسلة، وزاوية توجيه السلسلة، وأبعاد السطح، ومتطلبات الحمل، وطريقة التشغيل المفضلة (يدوي أو هيدروليكي).
كيف يعمل
تمر سلسلة المرساة فوق البكرة ويتم قفلها بواسطة الكلب. يساعد الثقل الموازن أو الأسطوانة الهيدروليكية في الفتح والإغلاق، مما يضمن تشغيلًا آمنًا وفعالًا.
التطبيقات
نظام إرساء السفن | تثبيت سلسلة قوي
الشهادات والمزايا
الشهادات: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، شهادة اختبار الشركة المصنعة؛ هيكل مقوى، كلب مطروق، تشغيل بمساعدة هيدروليكية، محاذاة سلسلة محسنة.
الرسومات والصور
رسم عام | تخطيط التركيب | صور المنتج
الطلب
الحد الأدنى للطلب: 1 | التسليم: 60-120 يومًا | التخصيص متاح
الأسئلة الشائعة
س1: كيف يتم تشغيل الكلب الثقيل؟
ج: يمكن تشغيله بواسطة ثقل موازن أو أسطوانة هيدروليكية لسهولة التعامل والأمان.
س2: لماذا نستخدم كلبًا مطروقًا؟
ج: يوفر صلابة أعلى، ومقاومة للتآكل، وعمر خدمة أطول.
س3: ما هي المعلمات المطلوبة للاختيار؟
ج: حجم السلسلة، وزاوية توجيه السلسلة، ومساحة السطح، ومتطلبات الحمل هي عوامل رئيسية.
س4: لماذا يلزم وجود مانع سلسلة في نظام الإرساء؟
ج: ينقل حمل المرساة من الونش إلى هيكل السفينة، مما يحمي الونش من الحمل الثقيل المستمر.
س5: ما الذي يجعل هذا المانع مناسبًا للتشغيل الثقيل؟
ج: تضمن الألواح الجانبية المقواة، والكلب المطروق، ومحامل الجلبة النحاسية قوة عالية، ومقاومة للتآكل، وعمر خدمة طويل.
